Цель работы. Изучение физических основ электропроводности диэлектриков и методики измерения удельных объемного и поверхностного сопротивлений диэлектриков; исследование влияния различных факторов на проводимость диэлектриков.
Порядок выполнения работы
Удельное объемное и удельное поверхностное сопротивления обычно определяют на одном и том же образце, снабженном тремя электродами (рис.1).
Рисунок 1 - Схема расположения круглых электродов для измерения удельных сопротивлений плоского образца диэлектрика.
В данной лабораторной работе испытания материалов производится с помощью зеркального гальванометра, по методу непосредственного отклонения.
Схема измерения объемного сопротивления плоского образца диэлектрика по этому методу представлена на рис. 2.
Рисунок 2 - Схема измерения удельного объемного сопротивления образца диэлектрика.
Зная приложенное к образцу напряжение U (в вольтах), можно определить объемное сопротивление образца:
где ρv – удельное объемное сопротивление;
h – толщина образца, м
S – площадь электрода А, м2.
Выражая S через диаметр электрода:
получим окончательную формулу для определения величины объемного удельного сопротивления испытуемого образца:
Схему измерения поверхностного сопротивления плоского образца (рис.3) от предыдущей схемы отличает способ включения образца.

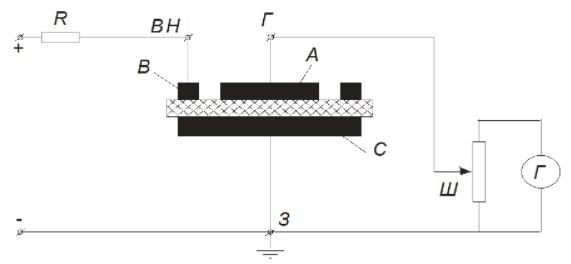

Рисунок 3 - Принципиальная схема измерения удельного поверхностного сопротивления диэлектриков.
Зная напряжение U (в вольтах), приложенное к образцу, и поверхностный ток утечки можно определить поверхностное сопротивление образца:
Зная поверхностное сопротивление RS, можно рассчитать ρS по формуле:
Ход работы:
Впишем постоянные для всех опытов:
1. Измерение удельного объемного сопротивления трех образцов.
1.1) Образец желтого цвета:
Таблица 1
Наименование материала |
U,В |
h, cm |
d1, cm |
d2, cm |
ἀ1, mm |
ἀ2, mm |
ρ, Ом*см* 10^13 |
ἀ, мм |
n |
Жёлтый |
2000 |
0,1009 |
10 |
10,3 |
39 |
39 |
1,477679046 |
39 |
1 |
2320 |
0,1009 |
10 |
10,3 |
46 |
46 |
1,453265219 |
46 |
1 |
|
2640 |
0,1009 |
10 |
10,3 |
53 |
53 |
1,435300326 |
53 |
1 |
|
2960 |
0,1009 |
10 |
10,3 |
62 |
62 |
1,375671525 |
62 |
1 |
|
3280 |
0,1009 |
10 |
10,3 |
71 |
71 |
1,331159884 |
71 |
1 |
График зависимости ρV=F(U), для желтого образца (рис.1):
Рисунок 1
1.2) Образец чёрного цвета:
Таблица 2
Наименование материала |
U,В |
h, cm |
d1, cm |
d2, cm |
ἀ1, mm |
ἀ2, mm |
ρ, Ом*см* 10^10 |
ἀ, мм |
n |
Чёрный |
50 |
0,0555 |
10 |
10,3 |
27 |
27 |
0,970105908 |
27 |
100 |
70 |
0,0555 |
10 |
10,3 |
51 |
51 |
0,719019673 |
51 |
100 |
|
90 |
0,0555 |
10 |
10,3 |
89 |
89 |
0,529743226 |
89 |
100 |
|
110 |
0,0555 |
10 |
10,3 |
141 |
141 |
0,408682915 |
141 |
100 |
|
130 |
0,0555 |
10 |
10,3 |
23 |
23 |
0,296093195 |
23 |
1000 |
График зависимости ρV=F(U), для чёрного образца (рис.2):
Рисунок 2
1.3) Образец бежевого цвета:
Таблица 3
Наименование материала |
U,В |
h, cm |
d1, cm |
d2, cm |
ἀ1, mm |
ἀ2, mm |
ρ, Ом*см* 10^13 |
ἀ, мм |
n |
Бежевый |
2000 |
0,1143 |
10 |
10,3 |
29 |
29 |
1,754250706 |
29 |
1 |
2320 |
0,1143 |
10 |
10,3 |
37 |
37 |
1,594945777 |
37 |
1 |
|
2640 |
0,1143 |
10 |
10,3 |
44 |
44 |
1,526198114 |
44 |
1 |
|
2960 |
0,1143 |
10 |
10,3 |
53 |
53 |
1,420612081 |
53 |
1 |
|
3280 |
0,1143 |
10 |
10,3 |
62 |
62 |
1,345680058 |
62 |
1 |
График зависимости ρV=F(U), для бежевого образца (рис.3):
Рисунок 3
2. Измерение удельного поверхностного сопротивления трех образцов.
2.1) Образец жёлтого цвета:
Таблица 4
Наименование материала |
U,В |
h, cm |
d1, cm |
d2, cm |
ἀ1, mm |
ἀ2, mm |
ρ, Ом*см* 10^13 |
ἀ, мм |
n |
Жёлтый |
2000 |
0,1143 |
10 |
10,3 |
25 |
21 |
0,68424433 |
23 |
1 |
2100 |
0,1143 |
10 |
10,3 |
22 |
16 |
0,869710556 |
19 |
1 |
|
2200 |
0,1143 |
10 |
10,3 |
16 |
14 |
1,154092103 |
15 |
1 |
|
2300 |
0,1143 |
10 |
10,3 |
16 |
14 |
1,206550835 |
15 |
1 |
|
2400 |
0,1143 |
10 |
10,3 |
13 |
13 |
1,452703347 |
13 |
1 |
|
2500 |
0,1143 |
10 |
10,3 |
13 |
13 |
1,513232653 |
13 |
1 |
|
2600 |
0,1143 |
10 |
10,3 |
13 |
13 |
1,573761959 |
13 |
1 |
График зависимости ρS=F(U), для желтого образца (рис.4):
Рисунок 4
