Министерство науки и высшего образования Российской Федерации

Федеральное государственное автономное образовательное учреждение

высшего образования

«Пермский национальный исследовательский политехнический университет»

Кафедра микропроцессорных средств автоматизации

Курсовой проект

по дисциплине: Электрические машины

Тема: Проектирование и расчет асинхронного двигателя с фазным ротором

Вариант 8

Выполнил студент гр. ЭЭ-20-3б

Киряков Д.А.__________

(Фамилия И.О.)

_________20-ЭТФ-332____________

(номер зачетной книжки)

_________________________________

(дата, подпись)

Проверил ___доцент каф. МСА_____

(должность)

__________Даденков Д.А._________

(Фамилия И.О)

________________________________

(оценка)

________________________________

(дата, подпись)

Пермь 2022 г.

Содержание

Введение

Техническое задание на учебное проектирование асинхронного двигателя содержит номинальные данные проектируемой машины и указания о режиме ее работы, исполнении по способу монтажа, степени защиты от воздействия окружающей среды и системе охлаждения. Кроме того, могут быть заданы дополнительные требования к проектируемому двигателю, например, наименьшие допустимые значения кратности максимального и минимального моментов. В отношении требований, не оговоренных в задании, спроектированная машина должна удовлетворять соответствующим ГОСТам.

Целью работы является проектирование асинхронного двигателя с фазным ротором.

Для достижения данной цели были поставлены задачи:

1. Выбор главных размеров двигателя.

2. Расчет параметров статора.

3. Расчет параметров ротора.

4. Расчет магнитной цепи.

5. Расчет параметров цепей статора и ротора.

6. Расчет потерь.

7. Расчет рабочих характеристик.

8. Тепловой расчет.

9. Чертеж асинхронного двигателя с фазным ротором в разрезе (с обозначением и основных элементов).

  1. Техническое задание

Спроектировать асинхронный двигатель с фазным ротором:

Исполнение по способу защиты - IP44

Класс нагревостойкости изоляции – F

P2 = 30 кВт

U1л = 660 В

2p = 8

n = 750 об/мин

Mкр/Mн=2.4

  1. Выбор главных размеров и расчет обмотки статора

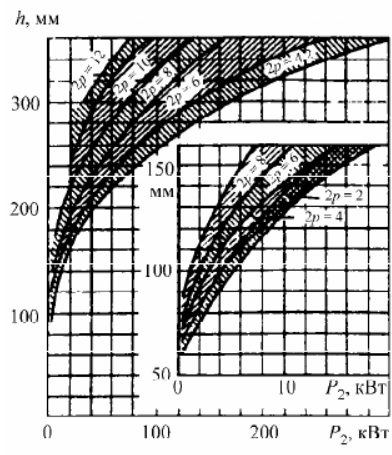

Рисунок 2.1 - Высота оси вращения h двигателей различных мощностей и частоты вращения со степенью защиты IP44.

Высота оси вращения выбирается (предварительно) по рис. 2.1 а, выбираем ближайшее стандартное значение h = 225 мм.

По табл. 1 находим для данной оси вращения внешний диаметр статора

Внутренний диаметр статора (по табл. ).

Полюсное деление

Расчетную мощность рассчитываем по формуле:

(отношение ЭДС обмотки статора к номинальному напряжению) находим по рис. 2.

Электромагнитные нагрузки находим предварительно по рис. 4б.

; .

Коэффициент формы поля .

Обмоточный коэффициент выбираем в зависимости от обмотки статора: для двухслойной обмотки для 2p>2

Синхронная угловая частота двигателя Ω, рассчитывается по формуле:

Расчетная длина магнитопровода:

Критерием правильности выбора главных размеров служит отношение – значение удовлетворяет пределам, указанным на рис. 5а (1,6 2,1).

В асинхронных двигателях, длина сердечников которых не превышает 250…300 мм, вентиляционные каналы не делают. Сердечники шихтуются в один пакет. Для такой конструкции .
