Отчет по практической работе №8
«Предварительное планирование беспроводной локальной сети 802.11»
По дисциплине: «Передача данных в беспроводных сетях»
Цель работы:
Ознакомиться с принципами предварительного планирования беспроводной сети IEEE 802.11.
Исходные данные:
Тип перегородок - деревянные
802.11g
802.11n
1. Оценить требуемое количество точек доступа, исходя из заданных параметров.
Определим коэффициент эфирного времени (airtime) для каждого из типов устройств.
At = F/Ft
print('Airtime for tablet = ', At)
Al = F/Fl
print('Airtime for laptop = ', Al)
Получим значения:
Airtime for tablet = 0.05714285714285714
Airtime for laptop = 0.02857142857142857
Общий коэффициент эфирного времени для всех устройств каждого типа будет равен
At_all = At*N*Dt
print('Airtime for all tablet = ', At_all)
Al_all = Al*N*Dl
print('Airtime for all laptop = ', Al_all)
Получим значения:
Airtime for all tablet = 5.0285714285714285
Airtime for all laptop = 2.057142857142857
Общий коэффициент эфирного времени с учетом служебного трафика будет равен
A = (At_all + Al_all)*1.25
print('Airtime = ', A)
Получим значения:
Airtime = 8.857142857142858
Далее необходимо определить количество радиомодулей, работающих в диапазоне 2,4 ГГц, и радиомодулей, работающих в диапазоне 5 ГГц.
N_2_4 = math.ceil(A*D_2_4)
print('Количество радиомодулей, работающих в диапазоне 2,4 ГГц =', N_2_4)
N_5 = math.ceil(A*D_5)
print('Количество радиомодулей, работающих в диапазоне 5 ГГц = ', N_5)
Получим значения:
Количество радиомодулей, работающих в диапазоне 2,4 ГГц = 6
Количество радиомодулей, работающих в диапазоне 5 ГГц = 4
2. Рассчитать радиус сети 802.11g на открытом пространстве и определить зону покрытия сети на схеме, показанной на рис. 2.1 для заданных размера ячейки и материала перегородок. Номер канала взять любой из разрешенного в РФ диапазона. Расчет радиуса провести для максимальной скорости 54 Мбит/с.
Для расчета радиуса сети 802.11g возьмем 7 канал МГц f = 2442МГц
При скорости 54 Мбит/с для сети 802.11g дБм
F_k_2_4 = 2442
SOM = 10
Pmin_7 = -66
Vpd_7 = 54
Y = Pt + Gt + Gr - Pmin_7
FSL = Y - SOM
D_2_4g_7 = 10**((FSL-33)/20 - math.log10(F_k_2_4))*1000
print('D(2,4ГГц) =', D_2_4g_7, 'м')
Получаем значения:
D(2,4ГГц) = 23.027900294445082 м
Так как тип перегородок – деревянные стены, то после прохождения первой стены радиус уменьшится до 30%, т.е. до 6.91 м
После прохождения второй стены радиус уменьшится до 2,073 м
3. Распределить точки доступа 802.11g по схеме 2.1, исходя из рассчитанной зоны покрытия. Привести частотный план — указать, на каком канале должна работать каждая точка доступа. При распределении каналов использовать только те, которые разрешены на территории РФ.
В данной части будем использовать каналы:
F_k_2_4_1 = 2412
F_k_2_4_5 = 2432
F_k_2_4_9 = 2452
F_k_2_4_13 = 2472
SOM = 10
Pmin = -66
Vpd = 54
Y = Pt + Gt + Gr - Pmin
FSL = Y - SOM
D_2_4g_1 = 10**((FSL-33)/20 - math.log10(F_k_2_4_1))*1000
D_2_4g_5 = 10**((FSL-33)/20 - math.log10(F_k_2_4_5))*1000
D_2_4g_9 = 10**((FSL-33)/20 - math.log10(F_k_2_4_9))*1000
D_2_4g_13 = 10**((FSL-33)/20 - math.log10(F_k_2_4_13))*1000
print('D(2,4ГГц) - Канал 1 =', D_2_4g_1, 'м')
print('D(2,4ГГц) - Канал 5 =', D_2_4g_5, 'м')
print('D(2,4ГГц) - Канал 9 =', D_2_4g_9, 'м')
print('D(2,4ГГц) - Канал 13 =', D_2_4g_13, 'м')
Получаем значения:
D(2,4ГГц) - Канал 1 = 23.314316964774008 м
D(2,4ГГц) - Канал 5 = 23.122587384471597 м
D(2,4ГГц) - Канал 9 = 22.933985529785843 м
D(2,4ГГц) - Канал 13 = 22.748435485046475 м
4. Рассчитать радиус сети 802.11n (5 ГГц) на открытом пространстве и определить зону покрытия сети на схеме, показанной на рис. 2.1 для заданных размера ячейки и материала перегородок. Номер канала взять любой из разрешенного в РФ диапазона. Расчет радиуса провести для максимальной скорости 150 Мбит/с (ширина канала 40 МГц).
Для расчета радиуса сети 802.11n возьмем 36 канал МГц f = 5180 МГц
При скорости 150 Мбит/с для сети 802.11n дБм
F_k_5 = 5180
SOM = 10
Pmin = -74
Vpd = 150
Y = Pt + Gt + Gr - Pmin
FSL = Y - SOM
D_5g_36 = 10**((FSL-33)/20 - math.log10(F_k_5))*1000
print('D(5ГГц) =', D_5g_36, 'м')
Получаем значения:
D(5ГГц) = 27.269064568006826 м
Так как тип перегородок – деревянные стены, то после прохождения первой стены радиус уменьшится до 30%, т.е. до 8,181 м
После прохождения второй стены радиус уменьшится до 2,45 м

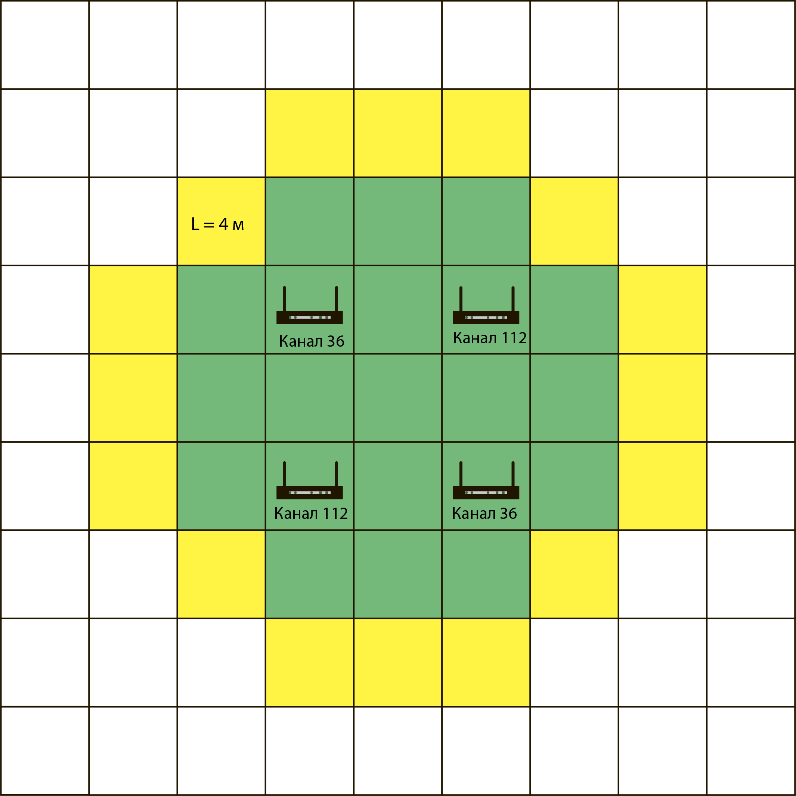

5. Распределить точки доступа 802.11n (5 ГГц) по схеме 2.1, исходя из рассчитанной зоны покрытия. Привести частотный план — указать, на каком канале должна работать каждая точка доступа. При распределении каналов использовать только те, которые разрешены на территории РФ.
В данной части будем использовать каналы:
F_k_5_36 = 5180
F_k_5_112 = 5560
SOM = 10
Pmin = -74
Vpd = 150
Y = Pt + Gt + Gr - Pmin
FSL = Y - SOM
D_5g_36 = 10**((FSL-33)/20 - math.log10(F_k_5_36))*1000
D_5g_112 = 10**((FSL-33)/20 - math.log10(F_k_5_112))*1000
print('D(5ГГц) - Канал 36 =', D_5g_36, 'м')
print('D(5ГГц) - Канал 112 =', D_5g_112, 'м')
Получаем значения:
D(5ГГц) - Канал 36 = 27.269064568006826 м
D(5ГГц) - Канал 112 = 25.405351521991978 м
