ФЕДЕРАЛЬНОЕ АГЕНСТВО СВЯЗИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ ИМ. ПРОФ. М. А. БОНЧ-БРУЕВИЧА

Кафедра сетей связи и передачи данных

Отчет по лабораторной работе №13

«Построение кодера Хэмминга в симуляторе Logisim»

По дисциплине: «Многофункциональный синтез в системах передачи данных»

Цель работы:

Научиться строить схемы кодеров Хэмминга разных типов в симуляторе Logisim.

Ход выполнения работы:

Вариант 7

13.3.1. Систематический кодер на n+r тактов

1. Построить в симуляторе Logisim схему систематического кодера на n + r тактов для кода Хэмминга (15,11), образованного полиномом g(x) = 1 + x + x4.

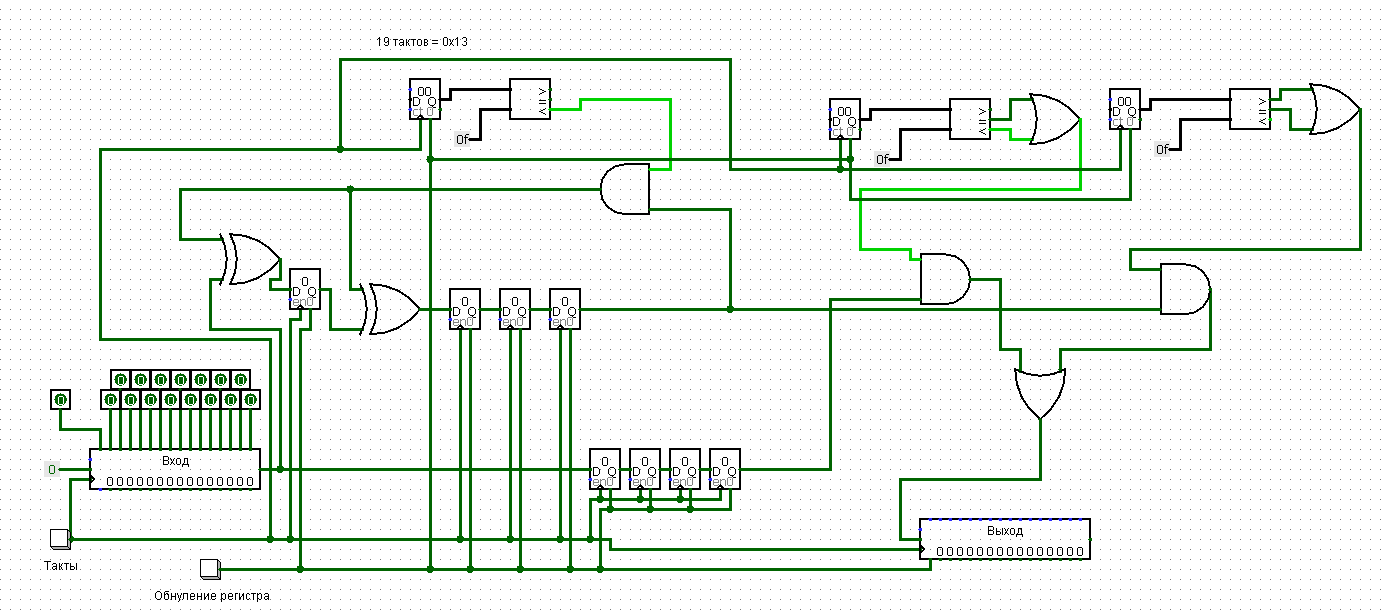

Рисунок 1. Систематический кодер на n+r тактов построенный в симуляторе Logisim

2. Для заданного информационного вектора провести процедуру кодирования.

Информационный вектор

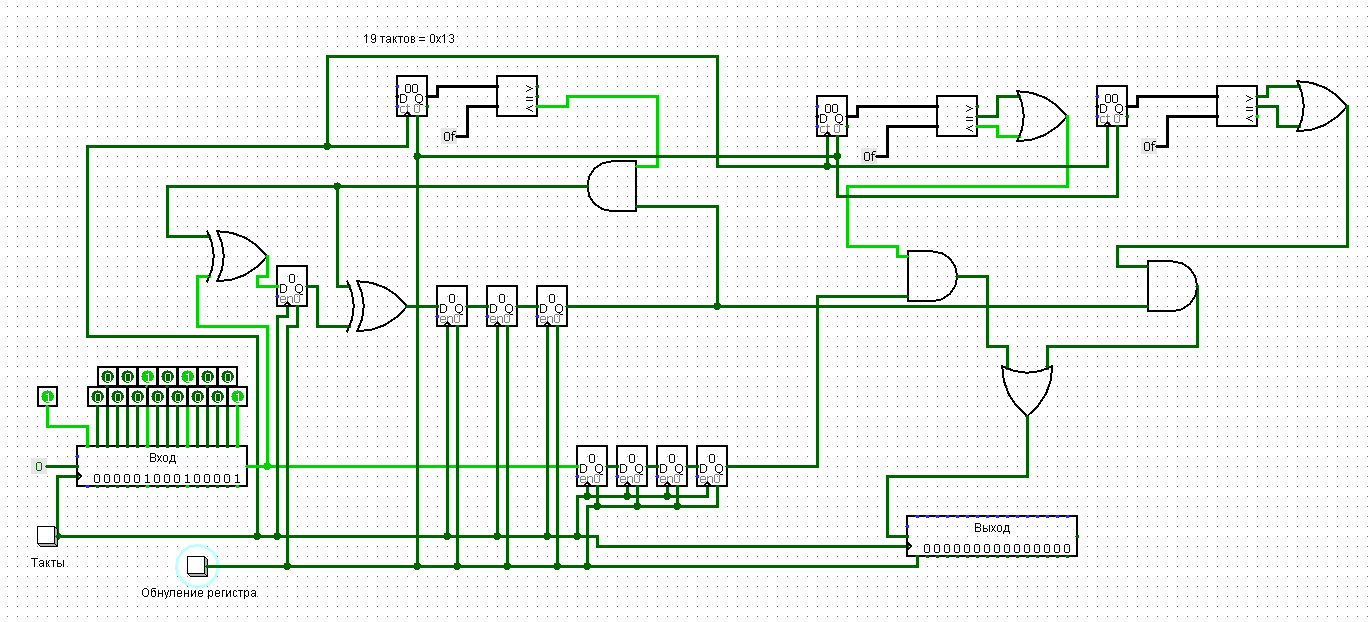

Рисунок 2. Входное значение

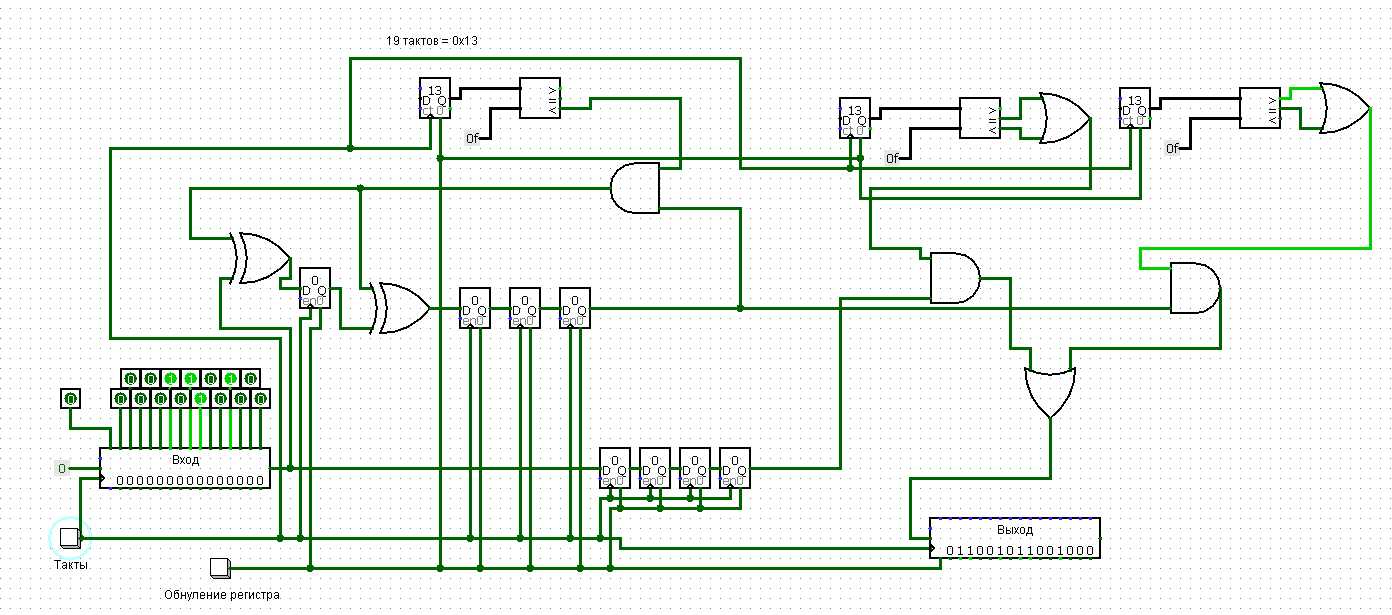

Рисунок 3. Выходное значение полученное через 19 тактов

Получаем закодированный информационный вектор

13.3.2. Систематический кодер на n тактов

1. Построить в симуляторе Logisim схему систематического кодера на n тактов для кода Хэмминга (15,11), образованного полиномом g(x) = 1 + x + x4.

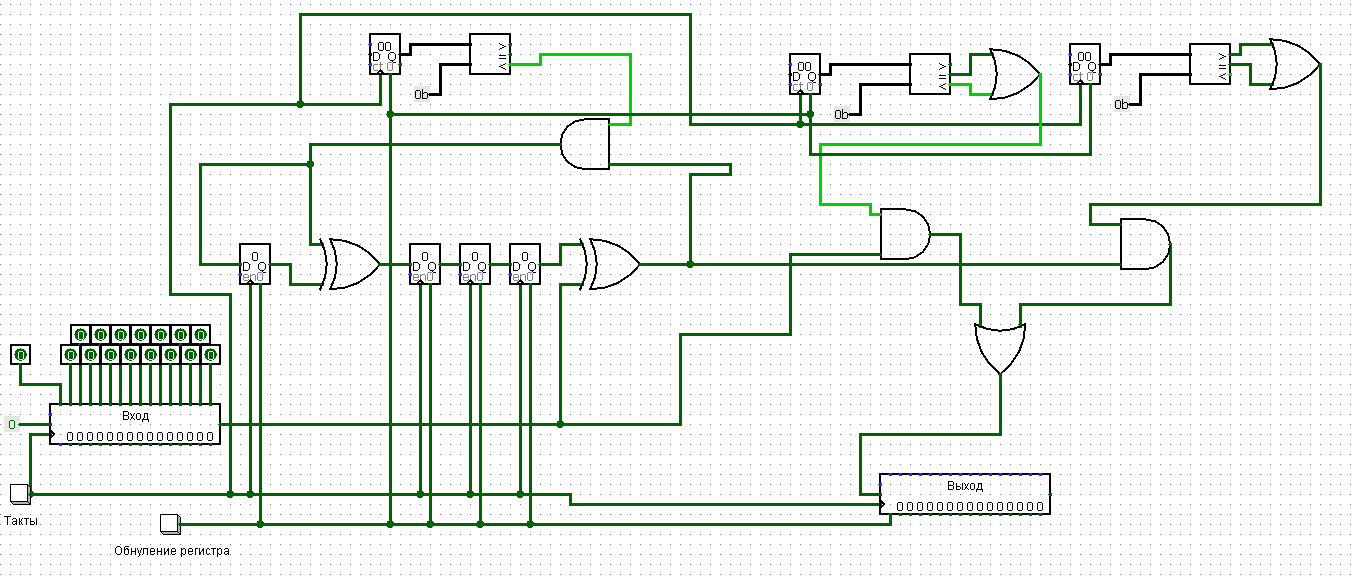

Рисунок 4. Систематический кодер на n тактов построенный в симуляторе Logisim

2. Для заданного информационного вектора провести процедуру кодирования.

Информационный вектор

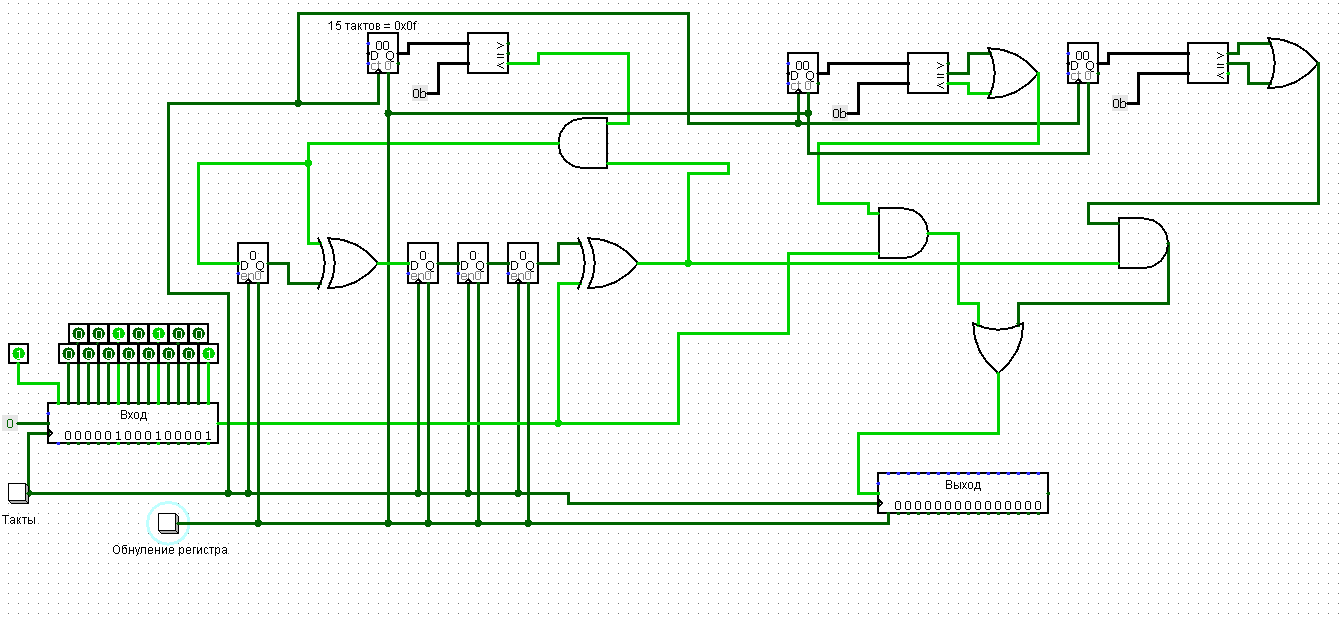

Рисунок 5. Входное значение

Рисунок 6. Выходное значение полученное через 15 тактов

Получаем закодированный информационный вектор

Вариант 18

1. Для заданного информационного вектора провести процедуру кодирования.

Информационный вектор

Рисунок 1. Входное значение

Рисунок 2. Выходное значение полученное через 19 тактов

Получаем закодированный информационный вектор

13.3.2. Систематический кодер на n тактов

1. Для заданного информационного вектора провести процедуру кодирования.

Информационный вектор

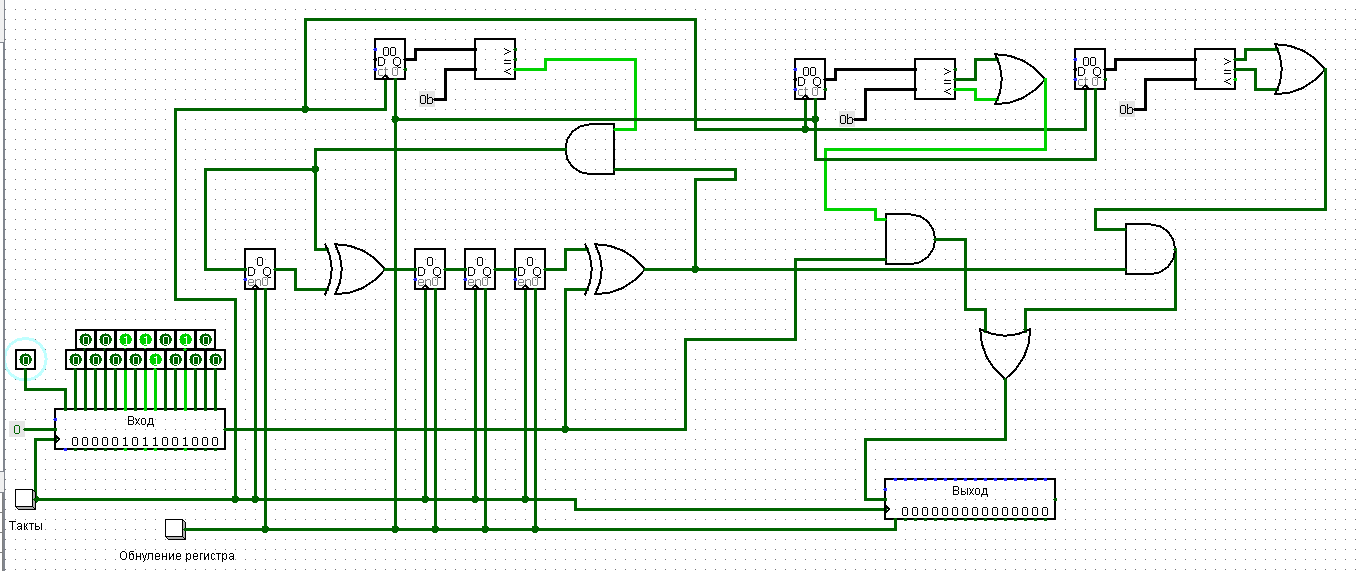

Рисунок 3. Входное значение

Рисунок 4. Выходное значение полученное через 15 тактов

Получаем закодированный информационный вектор

Вариант 24

1. Для заданного информационного вектора провести процедуру кодирования.

Информационный вектор

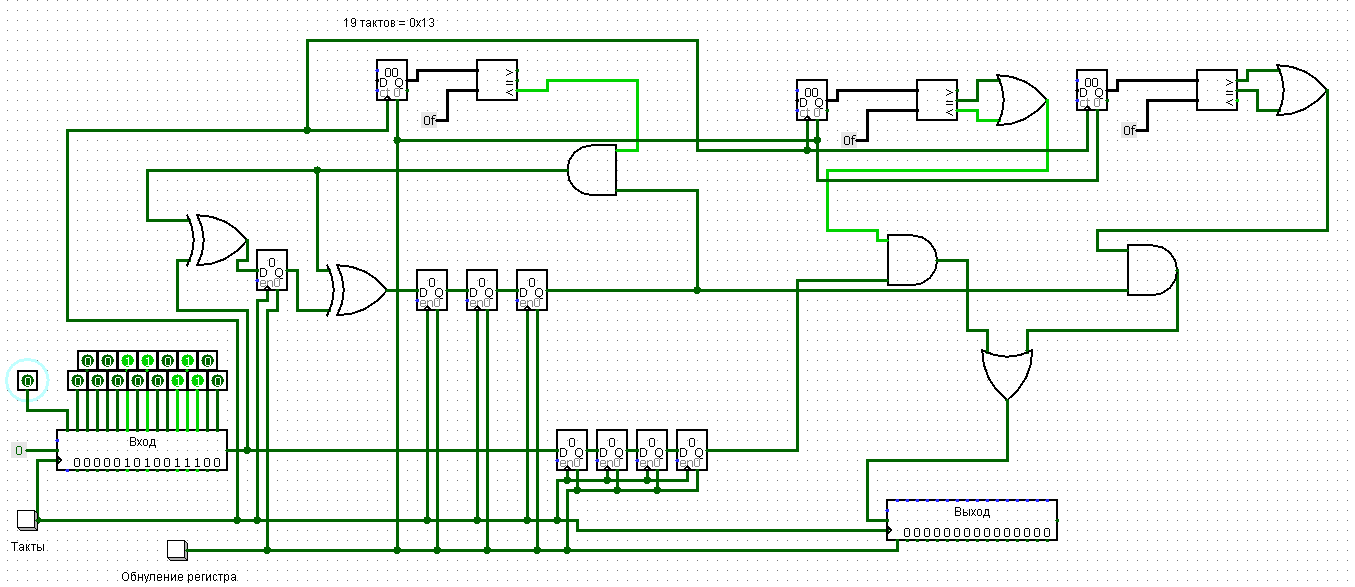

Рисунок 1. Входное значение

Рисунок 2. Выходное значение полученное через 19 тактов

Получаем закодированный информационный вектор

13.3.2. Систематический кодер на n тактов

1. Для заданного информационного вектора провести процедуру кодирования.

Информационный вектор

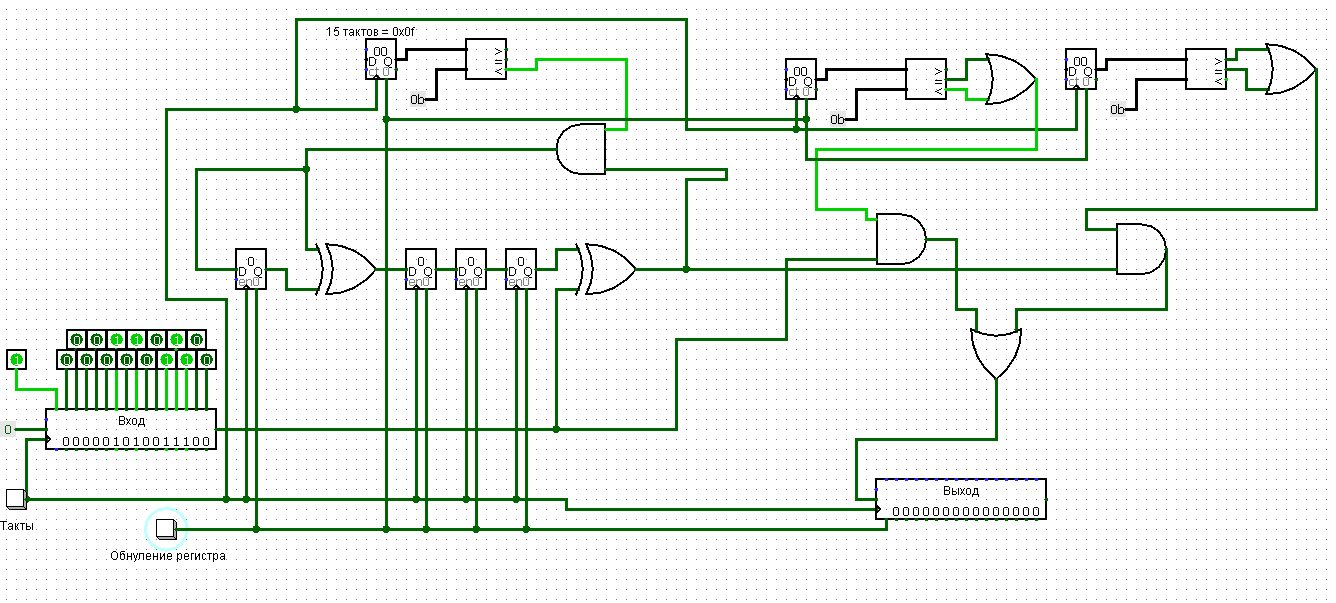

Рисунок 3. Входное значение

Рисунок 4. Выходное значение полученное через 15 тактов

Получаем закодированный информационный вектор
