Отчет по лабораторной работе №6
«Изучение инструмента визуального моделирования Xcos из пакета Scilab»
По дисциплине: «Многофункциональный синтез в системах передачи данных»
Цель работы:
Изучить общие принципы работы с инструментов визуального моделирования Xcos из пакета Scilab.
Ход выполнения работы:
6.4.1. Построение одноразрядного полусумматора
Построить одноразрядный полусумматор на основе базовых логических элементов. Научиться использовать тоннели.

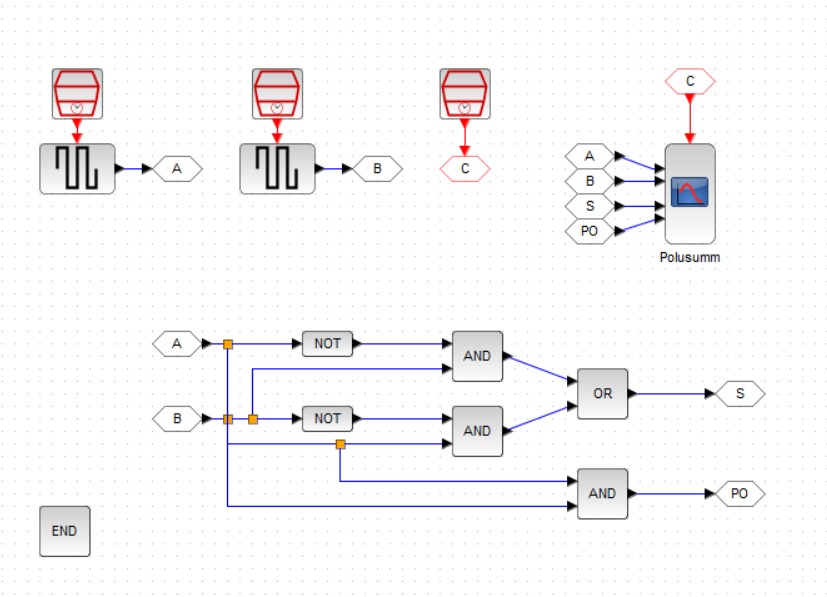

Рисунок 1. Модель двоичного одноразрядного полусумматора в Xcos
Рисунок 2. Осциллограмма двоичного одноразрядного полусумматора в Xcos.
6.4.2. Построение генератора случайных бит
Построить генератор случайных битовых элементов на основе генератора случайных чисел — ГСЧ
Рисунок 3. Генератор случайных битовых элементов на основе генератора случайных чисел.
Рисунок 4. Осциллограмма генератора случайных битовых элементов на основе генератора случайных чисел.
6.4.3. Суммирование сигналов
Построить схему, суммирующую сигналы от двух генераторов синусоидальных сигналов. Научиться использовать мультиплексор для построения графиков на одновходовом осциллографе.
Рисунок 5. Схема суммирования сигналов от двух генераторов синусоидальных сигналов.
Рисунок 6.1. Осциллограмма схемы суммирования сигналов от двух генераторов синусоидальных сигналов.
Рисунок 6.2. Осциллограмма схемы суммирования сигналов от двух генераторов синусоидальных сигналов.
