ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ

Федеральное государственное бюджетное образовательное

учреждение высшего образования

«Санкт-Петербургский государственный университет телекоммуникаций

им. проф. М. А. Бонч-Бруевича»

_____________________________________________________________________________

Кафедра электроники и схемотехники

Дисциплина «Электроника»

Лабораторная работа № 9

«Исследование основных характеристик и параметров операционного усилителя»

Исследование основных характеристик и параметров операционного усилителя.

Цель работы:

1. Освоить методику экспериментального исследования интегральных схем.

2. Исследовать основные характеристики и параметры операционного усилителя.

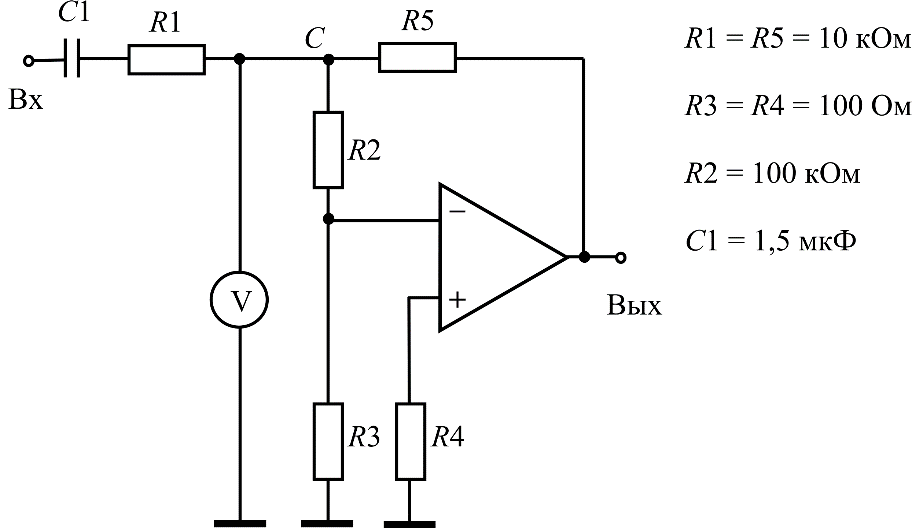

2. Исследование АЧХ ОУ.

Таблица 9.1

fГ	Гц	1000	250	100	20
UC	В	0,50	0,22	0,11	0,025
UВЫХ	В	0,52	0,95	1,20	1,35
КU	-	1040	4318	10909	54000

График 9.1 осциллограмма входного и выходного сигналов при частоте 100 Гц

График 9.2 Зависимость коэффициента усиления от частоты входного сигнала.

2. Определение скорости нарастания выходного напряжения ОУ.

V_{U вых} = ΔU_вых / Δt = 0,416 В/мкс

Δt = 60 мкс

ΔU_вых = 25 В

График 9.2 осциллограмма входного и выходного сигналов при частоте 21 кГц

2. Определение напряжения смещения и входного тока ОУ

U_см = |U_вых2 – U_вых1|(R₁ / R₃) = 0,6 мВ

I_вх = U_см / R₁ = 0, 06 мкА

Паспортные данные:

К_U ≥ 50000 на частоте 10-20 Гц;

V_Uвых ≥ 0,3 В / мкс;

U_СМ ≤ 2 мВ; I_ВХ ≤ 0,2 мкА.

Выводы:

1. Входной и выходной сигнал находятся в противофазах

2. При увеличении частоты коэффициент по напряжению уменьшается

3. Результаты соответствуют паспортным данным
