§3.2 Параметры и объекты диаграмм в Microsoft Office Excel
Имя. Диаграмме дается имя, под которым она включается в состав электронной таблицы.
Область. Ограничивает поле чертежа построения диаграммы.
Размещение. Диаграмма может размещаться либо на том же листе, что и таблица, либо на отдельном листе.
Ряд. Диаграмма может быть построена как по одному ряду, так и по нескольким рядам. Для выделенного диапазона ячеек построение диаграммы ведется по нескольким рядам данных. В этом случае в качестве каждого ряда принимается соответствующая строка или столбец выделенного диапазона. Ряд может содержать подписи отображаемых значений.
Ось. Каждая из осей диаграммы характеризуется следующими параметрами:
- Вид определяет отображение внешнего вида оси на экране.
- Шкала определяет минимальное и максимальное значения шкалы, цену основных и промежуточных делений, точку пересечения с другими осями.
- Число определяет формат шкалы в соответствии с типами данных находящихся в диапазоне.
Заголовок. Заголовком служит текст определяемый пользователем; как правило заголовок размещается над диаграммой.
Легенда. При выводе к диаграмме можно добавить легенду – список названий рядов (обозначений переменных).
Область построения. Это область ограниченная осями и предназначенная для размещения рядов данных. Для удобства анализа результатов на область построения может наноситься сетка.
4. Построение графиков и диаграмм
в Microsoft Office Excel
Рассмотрим построение диаграмм на определенном примере (прилож.1). Т.к. наиболее часто используют такие типы диаграмм как график, гистограмму и круговую диаграмму. Мы рассмотрим построение именно этих типов диаграмм.
Итак, выделяем нужную нам область таблицы (рис.7) Рис. 7
З атем, нажимаем Вставка→Диаграммы→Выбираем тип: например, гистограмма. (рис.8)
Рис.8
М
Рис. 9

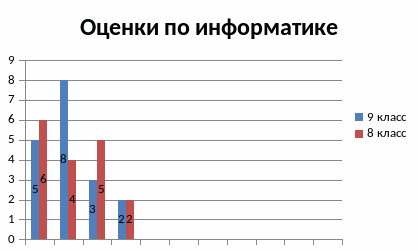

ожно добавить подписи данных. Это делается следующим образом: выделяем область построения диаграммы→Вкладка Макеты→Подвкладка Подписи данных→Выбрать местоположения подписи: например, в центре (рис.9) .Д ля использования диаграмм в презентациях целесообразно увеличить шрифт: Выделить необходимый объект→Вкладка Главная→Изменяем размер шрифта.
П
Рис. 10
ри работе с диаграммами иногда возникает необходимость в добавлении сетки. Это можно сделать следующим образом: выделяем область построения диаграммы→Вкладка Макеты→Подвкладка Сетка→Выбираем направление горизонтальное или вертикальное (рис.10).Очень часто диаграмма отображается без названия (рис.11).
Рис. 11
Добавить название диаграммы можно следующим образом: Выделить область диаграммы→Макет→Название диаграммы→Выбираем местоположение (рис.12).
Р ис.12
Изменить цвет области построения можно так: Выделяем область построения диаграммы→Формат→Заливка фигуры.
А
Рис. 33
налогичным образом можно залить и область диаграммы, и сетку (рис.13).Можно поменять цвет шрифта в названии диаграммы и в подписях данных (рис.14).
Рис. 14
Ч
Рис.14
асто возникает необходимость представить одни и те же данные различными способами (например, для сравнения величин). Для этого, используя одну и ту же таблицу, достаточно изменить тип диаграммы (рис.15).Возьмем первоначальную гистограмму. Выделяем область диаграммы→Конструктор→Изменить тип диаграммы: например, график (рис.16).
Рис. 15
Например, круговая диаграмма(рис.17). Рис.16
Типов диаграмм очень много. Использование диаграмм того или иного типа зависит от конкретной поставленной задачи.
В табличном редакторе Microsoft Office Excel гораздо удобнее при работе с цифрами и формулами использовать диаграммы, в отличие от текстового редактора Microsoft Office Word. Внесение изменений в данные приводит к изменению значений в ячейке, содержащей формулу, и, соответственно, в диаграмме (чего не происходит в текстовом редакторе). Рассмотрим это на примере. В таблице 1 и на диаграмме (рис.18) приведены исходные данные.
Т аблица 2
Наименования |
Длина |
Ширина |
Площадь рулона |
Кол-во рулонов |
Образец 1 |
15 |
0,5 |
6,75 |
6 |
Образец 2 |
10,5 |
0,6 |
5,67 |
7 |
Образец 3 |
10,5 |
0,7 |
6,62 |
6 |
Образец 4 |
13 |
0,5 |
5,85 |
7 |
Образец 5 |
13 |
0,6 |
7,02 |
6 |
Образец 6 |
13 |
0,7 |
8,19 |
5 |
Рисунок 17
Изменив данные (таблица 2), можно наблюдать за изменением диаграммы (рис.19). Причем это происходит одновременно.
Рис. 18
Таблица 3
Наименования |
Длина |
Ширина |
Площадь рулона |
Кол-во рулонов |
Образец 1 |
25 |
0,5 |
11,25 |
4 |
Образец 2 |
12 |
0,6 |
6,48 |
6 |
Образец 3 |
50 |
0,7 |
31,50 |
2 |
Образец 4 |
25 |
0,5 |
11,25 |
4 |
Образец 5 |
25 |
0,6 |
13,50 |
3 |
Образец 6 |
25 |
0,7 |
15,75 |
3 |
