Томский политехнический университет
Отделение естественных наук ШБИП
Отчет по лабораторной работе В-O07
ОПРЕДЕЛЕНИЕ РАДИУСА КРИВИЗНЫ ЛИНЗЫ ИНТЕРФЕРЕНЦИОННЫМ МЕТОДОМ
Студент(ка) гр.
Ф.И.О.
к выполнению лабораторной работы ДОПУЩЕН
________________________
подпись преподавателя
Цель работы: определение радиуса кривизны линзы на установке по наблюдению колец Ньютона и определение длины волны падающего излучения.
КРАТКОЕ ТЕОРЕТИЧЕСКОЕ СОДЕРЖАНИЕ РАБОТЫ
Когерентным источником света называется – источники волн,
обеспечивающие постоянную разность фаз колебаний в каждой точке
пространства
Условие максимума и минимума при интерференции в тонких пленках в отраженном свете
–
Условие минимума
Установка для наблюдения колец Ньютона состоит из соприкасающихся выпуклой линзы малой кривизны и стекла
Кольца Ньютона – это полосы равной толщины
Радиус темного (светлого) кольца Ньютона в отраженном свете
10
9

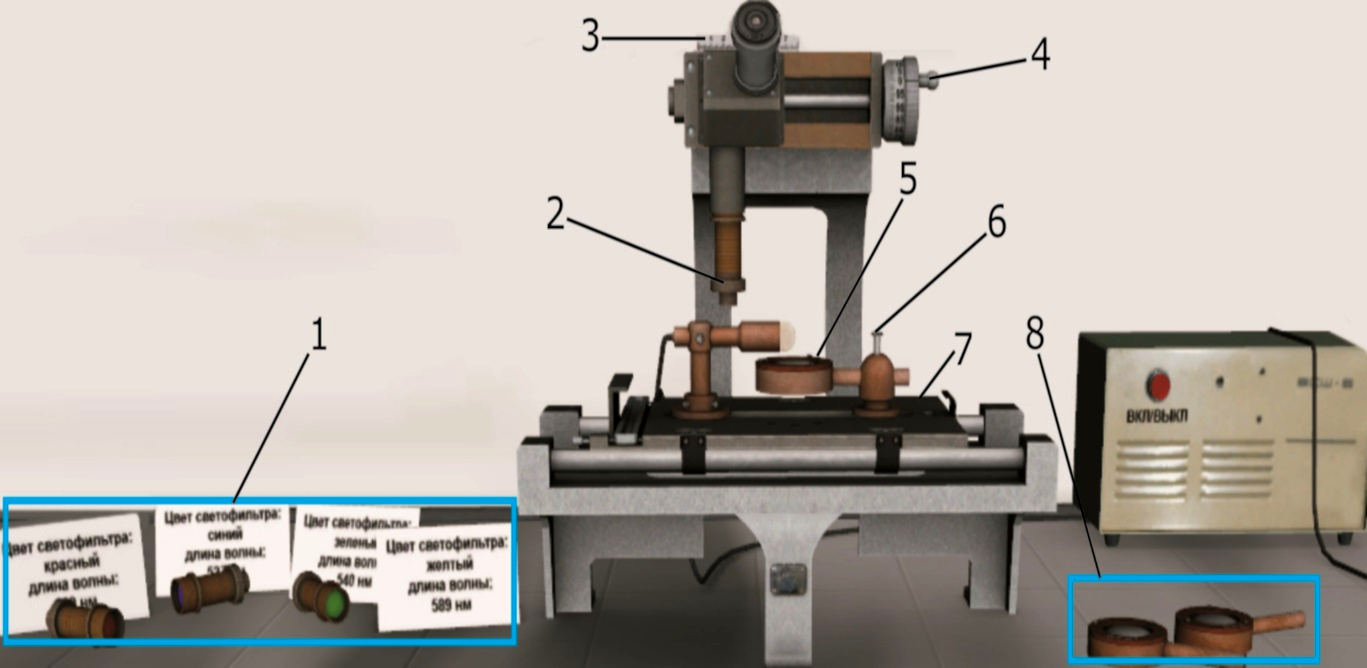

Схема установки:
1- объективы со встроенными светофильтрами;
2 – установленный
объектив;
3 - миллиметровая шкала;
4 – микровинт;
5 - нижний накатанный
поясок;
6 - крепежный винт;
7 – столик;
8 - линзы с пластинками в
кольцевых оправах,
9 - источник питания осветителя,
10 - окуляр
РАБОЧИЕ ФОРМУЛЫ
(С пояснением величин, в них входящих)
длина волны для данного светофильтра, здесь – диаметры и радиусы колец, измеренные для неизвестной длины волны с номерами m и n; – диаметры и радиусы колец, измеренные для известной длины волны с теми же номерами m и n.
, где – , m и n – порядковые номера колец
, где - - квадрат радиуса кольца, m – порядковый номер кольца, R – радиус кривизны линзы.
РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ
Вариант № 2
Упражнение 1
Цвет светофильтра и его λ, нм |
Номер кольца |
Номер измерения |
Отсчеты по шкале |
Среднее значение диаметра, (мм) |
Среднее значение радиуса, (мм) |
Квадрат радиуса, (мм2) |
|||||
слева |
справа |
диаметр кольца (мм) |
|||||||||
Светофильтр с известной длиной волны (эталонный) КРАСНЫЙ λЭ=670 нм |
2 |
1 |
51,917 |
52,067 |
0,15 |
0.1497 |
0.0748 |
0.0056 |
|||
2 |
51,926 |
52,075 |
0,149 |
||||||||
3 |
51,933 |
52,083 |
0,15 |
||||||||
3 |
1 |
51,883 |
52,1 |
0,217 |
0.2157 |
0.1078 |
0.0116 |
||||
2 |
51,892 |
52,107 |
0,215 |
||||||||
3 |
51,901 |
52,116 |
0,215 |
||||||||
4 |
1 |
51,85 |
52,132 |
0,282 |
0.2823 |
0.1412 |
0.0199 |
||||
2 |
51,859 |
52,141 |
0,282 |
||||||||
3 |
51,867 |
52,15 |
0,283 |
||||||||
5 |
1 |
51,817 |
52,166 |
0,349 |
0.3487 |
0.1743 |
0.0304 |
||||
2 |
51,825 |
52,174 |
0,349 |
||||||||
3 |
51,834 |
52,182 |
0,348 |
||||||||
6 |
1 |
51,784 |
52,199 |
0,415 |
0.415 |
0.2075 |
0.0431 |
||||
2 |
51,8 |
52,207 |
0,407 |
||||||||
3 |
51,793 |
52,216 |
0,423 |
||||||||
Светофильтр с неизвестной длиной волны Цвет зеленый
λх= 446.204 нм |
2 |
1 |
51,932 |
52,055 |
0,123 |
0.1223 |
0.0612 |
0.0037 |
|||
2 |
51,939 |
52,061 |
0,122 |
||||||||
3 |
51,946 |
52,068 |
0,122 |
||||||||
3 |
1 |
51,904 |
52,081 |
0,177 |
0.1763 |
0.0882 |
0.0078 |
||||
2 |
51,912 |
52,087 |
0,175 |
||||||||
3 |
51,918 |
52,095 |
0,177 |
||||||||
4 |
1 |
51,878 |
52,108 |
0,23 |
0.2303 |
0.1152 |
0.0133 |
||||
2 |
51,884 |
52,115 |
0,231 |
||||||||
3 |
51,891 |
52,121 |
0,23 |
||||||||
5 |
1 |
51,85 |
52,136 |
0,286 |
0.2843 |
0.1422 |
0.0202 |
||||
2 |
51,858 |
52,142 |
0,284 |
||||||||
3 |
51,864 |
52,147 |
0,283 |
||||||||
6 |
1 |
51,824 |
52,164 |
0,34 |
0.3397 |
0.1698 |
0.0288 |
||||
2 |
51,83 |
52,169 |
0,339 |
||||||||
3 |
51,837 |
52,177 |
0,34 |
\
Используя известную длину волны Э, находим радиус кривизны линзы R:
по кольцам 2 и 4 R1 =0.011 м;
по кольцам 3 и 5 R2 =0,014 м;
по кольцам 2 и 6 R3 =0,01398 м;
<R> = 0,013 м
Зная R, определяем неизвестную длину волны :
по кольцам 2 и 4 =369.339 нм;
по кольцам 3 и 5 =482,445 нм;
по кольцам 2 и 6 =486,828 нм;
< > = 446,204 нм
ОБРАБОТКА РЕЗУЛЬТАТОВ
Упражнение 2. Определение длины волны и радиуса кривизны линзы графическим способом.
R=
λx= 448.453 нм
Упражнение 3.
Проверка неравенства или .
Вычислите толщину воздушного зазора для тёмного кольца с номером m, для m=5:
Рассчитайте разность хода лучей по известному значению для ;
Оцените длину когерентности световой волны из соотношения , предполагая, что . м,
Сравните значение с разностью хода лучей, вычисленной по формуле .
.
Сделайте вывод о возможности наблюдения интерференционной картины
Исходя из того, что условием интерференции является когерентность(согласованность) источников. А независимые естественные источники света, излучающие электромагнитные волны некогерентны между собой, что связано с механизмом излучения. Излучение светящегося тела слагается из волн, испускаемых атомами этого тела.
Поэтому мгновенные интерференционные картины, даваемые независимыми источниками, сменяются настолько быстро, что на экране наблюдается лишь равномерное распределение освещенности, следовательно, интерференция от реального источника наблюдаться не будет.
