4 курс_1 / картинки курсач ФМК

Р ис 1 стр.1

Рисунок. 2 стр3. Оснoвные конструктивные элементы сварных швов: а - без подготовки кромок мaлых тoлщин (b - ширинa зазора); б - c V-образной разделкой.

.

Рис 3 Рис. 4. Наружные дефекты в швах а - стыковых; б - угловых; 1 - наплыв; 2 – подрез

. Рис 5

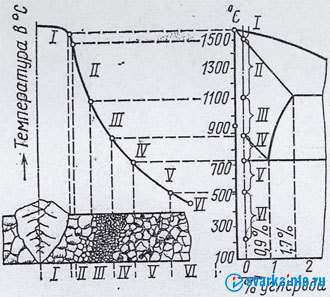

Рис. 6. Схема распределения структур в сварном шве и околошовной зоне (цифрами I, II, III и т.д. обозначены одни и те же участки на разрезе шва, кривой распределения температур и шкале температур на диаграмме железо-углерод) I - неполное расплавление; II - перегрев; III - нормализация; IV - неполная перекристаллизация; V - рекристаллизация; VI – синеломкость

Рис8

рис9 номограмма времени просвечивания
