Нижегородский Государственный Технический Университет
Имени Р.Е.Алексеева
Кафедра “Электропривод и автоматизация промышленных установок”
Отчет по лабораторной работе №3
“ Исследование механических характеристик асинхронного электродвигателя с фазным ротором”
Выполнили:
Симагин М. Федоров К. Петухов Н. Муравьев В. Мукин И.
Проверил:
Слузов А.П.
Нижний Новгород
2021 г.
Цель: исследование электромеханических свойств и характеристик электропривода на базе асинхронного двигателя с фазным ротором в двигательном и тормозных режимах.
Исходные данные:
Вариант 3. Двигатель 4А100S2У3
Pн, кВт |
Uф, В |
ω0, рад/с |
η |
cosφ |
sн, % |
R1д, Ом |
R2д, Ом |
Rт, Ом |
4 |
220 |
314 |
0.865 |
0.89 |
3.3 |
1.5 |
1 |
10 |
Параметры схемы замещения
Xµ |
R1 |
X1 |
R2’ |
X2’ |
|
|
|
|
3.4 |
0.054 |
0.055 |
0.036 |
0.1 |
|
|
|
|
Торможение – противовключением.

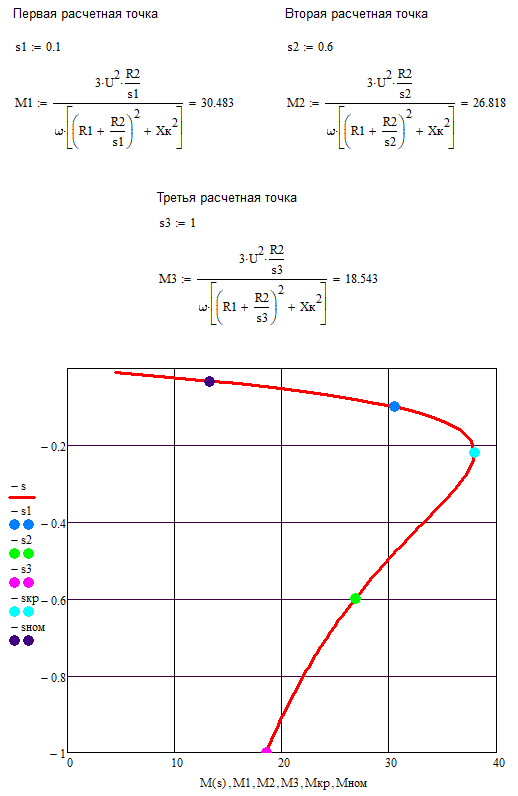

1. Естественная характеристика
Построить естественную механическую характеристику
Искусственная характеристика:
Построить искусственную характеристику при уменьшении напряжения обмотки статора на 50%.
Построить искусственную характеристику при введении добавочного сопротивления R1д в цепь статора.
П
остроить
искусственную характеристику при
введении добавочного сопротивления
R2д
в цепь ротора.
Торможение противовключением:
Построить характеристику заданного торможения с введением в цепь ротора добавочного сопротивления Rт.
Вывод:
1. Мы рассчитали основные параметры электродвигателя с фазным ротором, а также изобразили его естественную характеристику.
2. Мы рассчитали искусственные характеристики электродвигателя путем введения добавочного сопротивления R1д в цепь статора; при введении добавочного сопротивления R2д в цепь ротора, а также уменьшением напряжения обмотки статора на 50%. А также сравнили полученные искусственные характеристики с естественной.
3. Мы рассчитали тормозную характеристику электродвигателя при торможении противовключением. Изобразили ее на графике и показали переход из точки работы с номинальным моментом с естественной характеристики на характеристику торможения, и дальнейшее перемещение рабочей точки.
