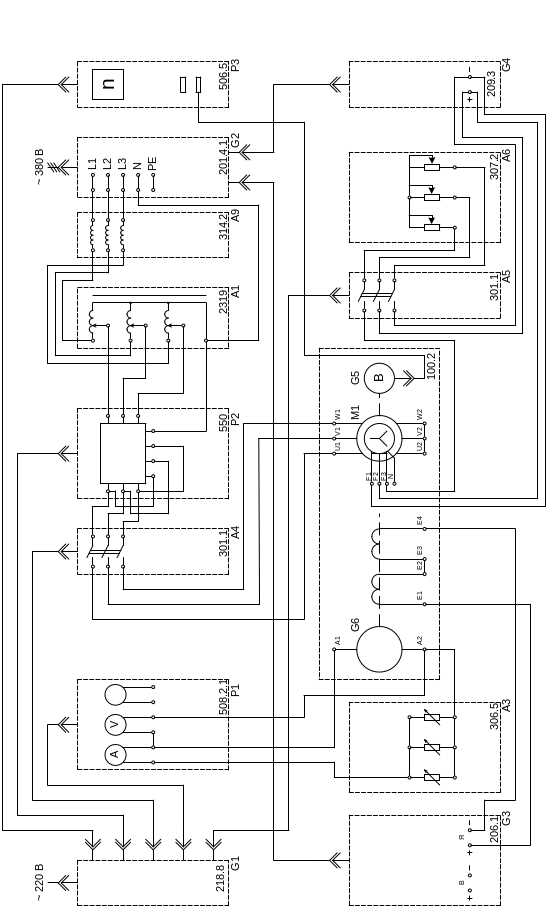

Электрическая схема соединений

Перечень аппаратуры

Обозначение	Наименование	Тип	Параметры
G1	Однофазный источник питания	218.8	~ 220 В / 6 А
G2	Трехфазный источник питания	201.4.1	~ 400 В / 6 А
G3	Источник питания двигателя постоянного тока	206.1	 0…250 В / 3 А (якорь) /  200 В / 1 А (возбуждение)
G4	Возбудитель синхронной машины	209.2	 0…40 В / 3,5 А
G5	Преобразователь угловых перемещений	104	6 вых. каналов / 2500 импульсов за оборот
G6	Машина постоянного тока	101.2	90 Вт / 220 В / 0,56 А (якорь) / 2×110 В / 0,25 А (возбуждение)
М1	Машина переменного тока	102.1	100 Вт / ~ 230 В / 1500 мин
А1	Трехфазный регулируемый автотрансформатор	2319	~3×0…240 В / 2 А
А3	Активная нагрузка	306.5	220 В / 30…30 Вт;
А4, А5	Трехполюсный выключатель	301.1	~ 400 В / 10 А
А6	Реостат для цепи ротора машины переменного тока	307.2	3  0…40 Ом / 1 А
А9	Линейный реактор	314.2	3  0,3 Гн / 0,5 А
Р1	Блок мультиметров	508.2.1	3 мультиметра 0...1000 В / 0...10 А / 0…20 МОм
Р2	Многофункциональный электроизмерительный прибор	550	Трехфазный для четырехпроводной сети / 3×0…220 В / 0…1 А
Р3	Указатель частоты вращения	506.5	-2000…0…2000 мин1

Указания по проведению эксперимента

• Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.

• Соберите электрическую схему соединений тепловой защиты машины переменного тока (стр. 5).

• Соедините гнезда защитного заземления " " устройств, используемых в эксперименте, с гнездом "РЕ" трехфазного источника питания G2.

• Соедините аппаратуру в соответствии с электрической схемой соединений.

• Переключатели режима работы возбудителя G4 и выключателей А4 и А5 установите в положение "РУЧН.".

• Регулировочную рукоятку возбудителя G4 поверните против часовой стрелки до упора.

• Установите регулировочную рукоятку автотрансформатора А1 в положение 127 В.

• Установите в каждой фазе реостата А6 сопротивление 8 Ом.

• Включите источник G1.

• Включите выключатель «СЕТЬ» выключателей А4 и А5, измерительного прибора Р2, указателя частоты вращения Р3.

• Включите выключатель А5 кнопкой «ВКЛ».

• Включите источник G2. О наличии напряжений фаз на его выходе должны сигнализировать светящиеся лампочки.

• Включите выключатель «СЕТЬ» возбудителя G4 и, вращая его регулировочную рукоятку, установите на его выходе напряжение равным 20 В.

• Включите выключатель А4 кнопкой «ВКЛ». При этом двигатель М1 должен начать вращаться.

• Нажмите кнопку "ВКЛ." возбудителя G4. Двигатель М1 при этом должен перейти из асинхронного в синхронный режим работы с сетью.

• Нажмите кнопку "ВКЛ." источника G3.

• Вращая регулировочную рукоятку источника G3 , изменяйте ток I статорной обмотки двигателя М1 и заносите показания прибора Р2 (ток I, активную мощность P₁, коэффициент мощности cos  двигателя М1), амперметра Р1.2 и вольтметра Р1.3 (ток I_а и напряжение U_а якорной обмотки генератора G6) в таблицу 8.3.1.

Таблица 8.3.1

I, A
P1, Вт
cos 
Ia, A
Uа, В

• По завершении эксперимента отключите выключатель А4 и источники G1, G2.

• Выключите выключатели «СЕТЬ» блоков, задействованных в эксперименте.

• Используя данные таблицы 8.3.1, вычислите для каждого значения тока I значения, полезной активной мощности Р₂, полезного механического момента М и коэффициента полезного действия  синхронного двигателя по формулам

где r – активное сопротивление статорной обмотки двигателя М1

и занесите полученные результаты в таблицу 8.3.2.

Таблица 8.3.2

I, A
P2, Вт
М, Нм
, %

• Используя данные таблиц 8.3.1 и 8.3.2 постройте искомые рабочие характеристики I=f(P₂), P₁=f(P₂), =f(P₂), cos=f(P₂), M=f(P₂) трехфазного синхронного двигателя.
