Нижегородский Государственный Технический Университет
Имени Р.Е.Алексеева
Кафедра “Теоретическая и общая электротехника”
Отчет по лабораторной работе №3
“Трехфазный синхронный двигатель”
Выполнили:
Симагин М. Федоров К. Петухов Н. Муравьев В.
Проверил:
Кралин А.А.
Нижний Новгород
2021 г.
Цель работы: ознакомиться с трехфазным синхронным двигателем и исследовать его характеристики

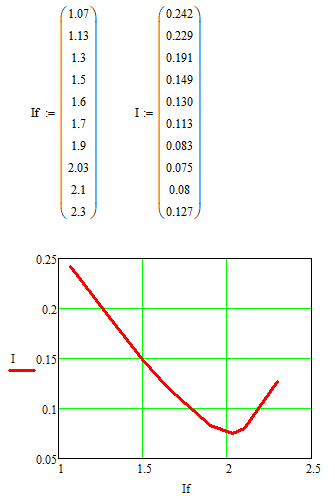

1. Снятие U-образной характеристики I=f(If) трехфазного синхронного двигателя
If – ток возбуждения двигателя I – ток статорной обмотки двигателя
If, A |
1.07 |
1.13 |
1.3 |
1.5 |
1.6 |
1.7 |
1.9 |
2.03 |
2.1 |
2.3 |
I, A |
0.242 |
0.229 |
0.191 |
0.149 |
0.130 |
0.113 |
0.083 |
0.075 |
0.08 |
0.127 |

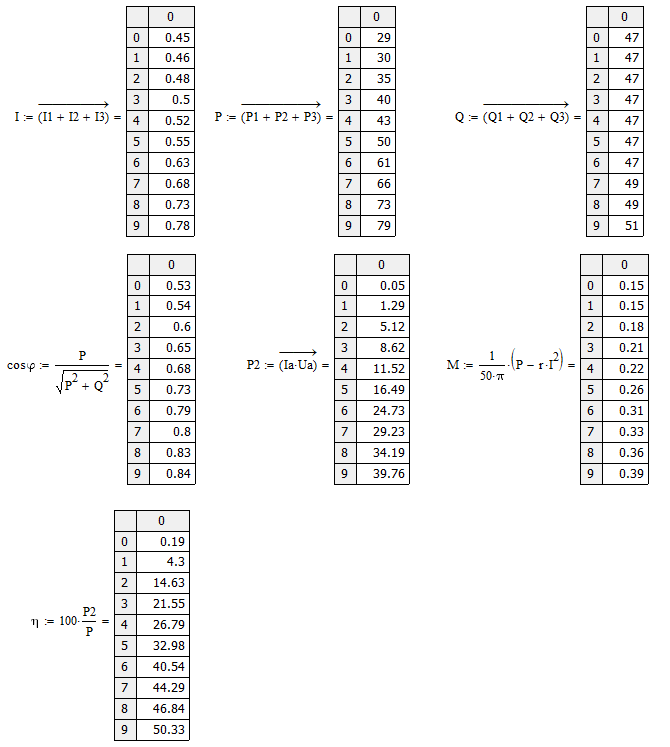

2. Определение рабочих характеристик I=f(P2), P1=f(P2), =f(P2), cos=f(P2), M=f(P2) трехфазного синхронного двигателя
I1, I2, I3 – токи каждой фазы двигателя
P1, P2, P3 – активная мощность каждой фазы двигателя
Q1, Q2, Q3 – реактивная мощность каждой фазы двигателя
cos – коэффициент мощности двигателя
Ia – ток якорной обмотки генератора
Ua – напряжение якорной обмотки генератора
I – ток статорной обмотки двигателя
P2 – полезная активная мощность
M – полезный механический момент
– кпд синхронного двигателя
r – активное сопротивление статорной обмотки двигателя, равное 30 Ом
I1, A |
0.156 |
0.159 |
0.167 |
0.174 |
0.18 |
0.192 |
0.215 |
0.23 |
0.247 |
0.263 |
|
||||||||||
I2, A |
0.142 |
0.144 |
0.151 |
0.157 |
0.164 |
0.176 |
0.20 |
0.215 |
0.232 |
0.249 |
|
||||||||||
I3, A |
0.150 |
0.152 |
0.159 |
0.167 |
0.174 |
0.187 |
0.212 |
0.23 |
0.246 |
0.265 |
|
||||||||||
P1, Вт |
10 |
10 |
12 |
13 |
14 |
17 |
20 |
22 |
24 |
26 |
|
||||||||||
P2, Вт |
9 |
9 |
11 |
13 |
14 |
16 |
20 |
21 |
24 |
26 |
|
||||||||||
P3, Вт |
10 |
11 |
12 |
14 |
15 |
17 |
21 |
23 |
25 |
27 |
|
||||||||||
Q1, Вар |
17 |
17 |
17 |
17 |
17 |
17 |
17 |
17 |
17 |
18 |
|
||||||||||
Q2, Вар |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
16 |
16 |
16 |
|
||||||||||
Q3, Вар |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
16 |
16 |
17 |
|
||||||||||
cos |
0.53 |
0.54 |
0.6 |
0.65 |
0.68 |
0.73 |
0.79 |
0.8 |
0.83 |
0.84 |
|
||||||||||
Ia, A |
0.018 |
0.05 |
0.1 |
0.13 |
0.15 |
0.18 |
0.22 |
0.24 |
0.26 |
0.28 |
|
||||||||||
Ua, В |
3 |
25.8 |
51.2 |
66.3 |
76.8 |
91.6 |
112.4 |
121.8 |
131.5 |
142 |
|
||||||||||
I, A |
0.45 |
0.46 |
0.48 |
0.5 |
0.52 |
0.55 |
0.63 |
0.68 |
0.73 |
0.78 |
|||||||||||
P2, Вт |
0.05 |
1.29 |
5.12 |
8.62 |
11.52 |
16.49 |
24.73 |
29.23 |
34.19 |
39.76 |
|||||||||||
М, Нм |
0.15 |
0.15 |
0.18 |
0.21 |
0.22 |
0.26 |
0.31 |
0.33 |
0.36 |
0.39 |
|||||||||||
, % |
0.19 |
4.3 |
14.63 |
21.55 |
26.79 |
32.98 |
40.54 |
44.29 |
46.84 |
50.33 |
|||||||||||
