Нижегородский Государственный Технический Университет
Имени Р.Е.Алексеева
Кафедра “Теоретическая и общая электротехника”
Отчет по лабораторной работе №1
“Трехфазный асинхронный двигатель с короткозамкнутым ротором”
Выполнили:
Симагин М. Федоров К. Петухов Н. Муравьев В.
Проверил:
Кралин А.А.
Нижний Новгород
2021 г.
Цель работы: ознакомиться с двигателем с короткозамкнутым ротором и исследовать его характеристики
Uф - фазное напряжение, Uл - линейное напряжение, P0 - активная мощность, Q0 – реактивная мощность, I0 – ток хх, cosф – коэффициент мощности для хх.
Ход работы:

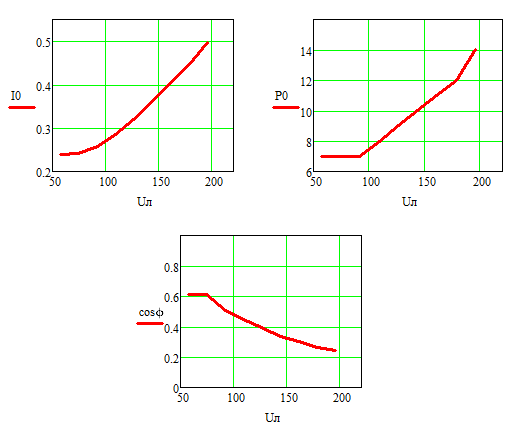

1.Снятие характеристик холостого хода I0=f(U), P0=f(U), cosφ=f(U).
-
Uф, В
33
43
53
63
73
83
93
103
113
Uл, B
57,16
74,48
91,8
109,1
126,4
143,7
161,1
178,4
195,7
I0, A
0,239
0,241
0,257
0,285
0,32
0,362
0,404
0,447
0,496
Р0, Вт
7
7
7
8
9
10
11
12
14
Q0, ВАР
9
9
12
16
21
28
35
44
55
cosφ
0,61
0,61
0,5
0,45
0,39
0,34
0,3
0,26
0,25

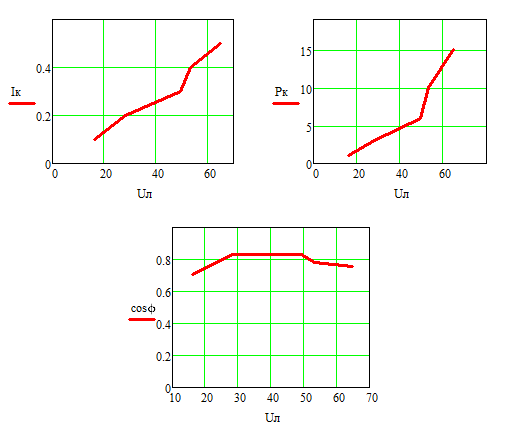

2. Снятие характеристик короткого замыкания Iк=f(U), Pк=f(U), cosφ=f(U).
Uф - фазное напряжение Uл - линейное напряжение, Pк – активная мощность,
Qк - реактивная мощность, Iк – ток кз, cosф – коэффициент мощности для кз.
-
Uф, В
9,3
16,3
28,5
30,8
37,5
Uл, В
16,1
28,2
49,3
53,3
64,9
Iк, A
0,1
0,2
0,3
0,4
0,5
Рк, Вт
1
3
6
10
15
Qк, ВАР
1
2
4
8
13
cosφ
0.71
0.83
0.83
0.78
0.76

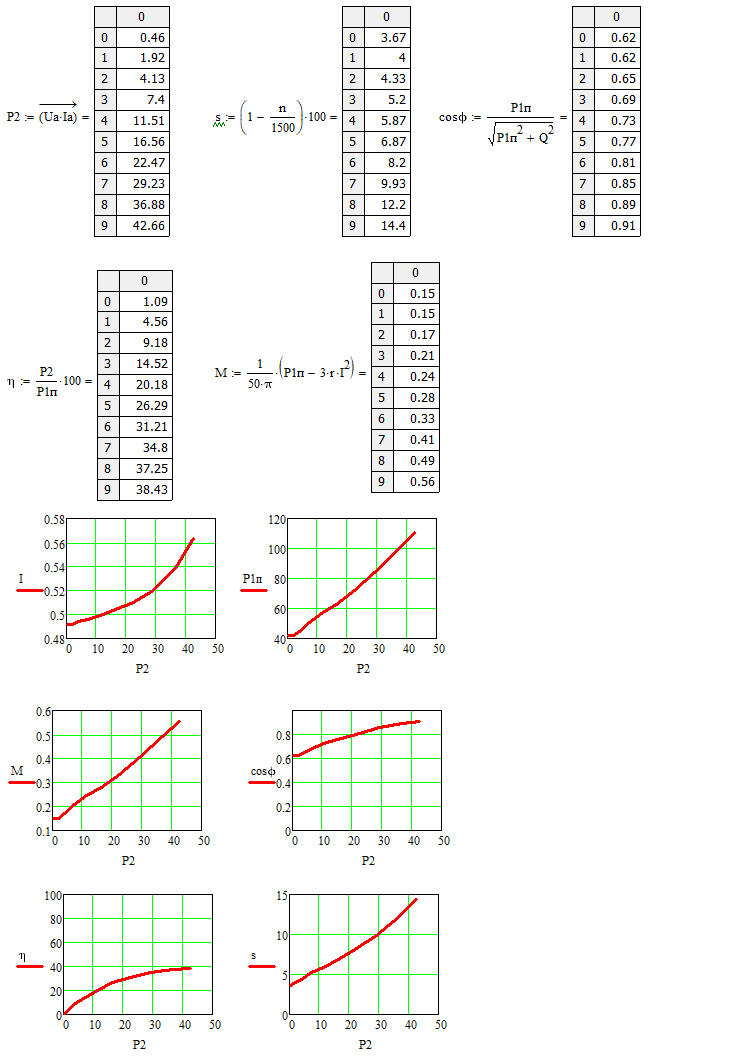

3. Определение рабочих характеристик I=f(P2), P1п=f(P2), M=f(P2), η=f(P2), s=f(P2), cosφ=f(P2).
P1 – активная мощность одной фазы, Q – реактивная мощность, I – ток cosф – коэффициент мощности Iа – ток якорной обмотки генератора Uа – напряжение якорной обмотки генератора η – КПД M – полезный механический момент, s – скольжение n – частота вращения двигателя P2 – полезная активная мощность, P1п – полная активная мощность r – сопротивление статорной обмотки = 25 Ом
I, A |
0.492 |
0.492 |
0.494 |
0.496 |
0.499 |
0.504 |
0.51 |
0.52 |
0.54 |
0.563 |
Р1, Вт |
14 |
14 |
15 |
17 |
19 |
21 |
54 |
58 |
33 |
37 |
P1п, Вт |
42 |
42 |
45 |
51 |
57 |
63 |
72 |
84 |
99 |
111 |
Q, ВАР |
53 |
53 |
53 |
53 |
53 |
53 |
52 |
51 |
51 |
51 |
n, мин-1 |
1445 |
1440 |
1435 |
1422 |
1412 |
1397 |
1377 |
1351 |
1317 |
1284 |
Ia, А |
0.03 |
0.06 |
0.09 |
0.12 |
0.15 |
0.18 |
0.21 |
0.24 |
0.27 |
0.29 |
Uа, В |
15.3 |
31.4 |
45.9 |
61.7 |
76.7 |
92 |
107 |
121.8 |
136.6 |
147.1 |
cosφ |
0.62 |
0.62 |
0.65 |
0.69 |
0.73 |
0.77 |
0.81 |
0.81 |
0.85 |
0.91 |
I, A |
0.492 |
0.492 |
0.494 |
0.496 |
0.499 |
0.504 |
0.5 |
0.52 |
0.54 |
0.563 |
Р2, Вт |
0.46 |
1.92 |
4.13 |
7.4 |
11.51 |
16.56 |
22.47 |
29.23 |
36.88 |
42.66 |
М, Н*м |
0.15 |
0.15 |
0.17 |
0.21 |
0.24 |
0.28 |
0.33 |
0.41 |
0.49 |
0.56 |
s, % |
3.67 |
4 |
4.33 |
5.2 |
5.87 |
6.87 |
8.2 |
9.93 |
12.2 |
14.4 |
η, % |
1.09 |
4.56 |
9.18 |
14.5 |
20.1 |
26.3 |
31.2 |
34.8 |
37.2 |
38.4 |
