Оздоровление воздушной среды
Москва 2021 г.
1. ЦЕЛЬ РАБОТЫ
Определить необходимое количество воздуха и кратность воздухообмена общеобменной вентиляции, предназначенной для удаления избытков тепла в кабине наблюдения и управления производственным процессом.
2. МЕТОДИКА РАСЧЕТА
Для удаления избыточного тепла из производственного помещения количество вентиляционного воздуха рассчитывается по формуле:
|
= |
1300 ∙ изб |
, |
(1.3) |
|
||||
вент |
|
С ∙ ( ух − пр) |
|
|
|
|
|
где Qизб — выделение в помещении явного тепла, Вт; С — теплоемкость
воздуха (С = 1,03 · 103 Дж/кг); r — плотность воздуха (r = 1,3 кг/м3 ); tyx и tпр
— температура удаляемого и приточного воздуха, о С; для города Екатеринбурга среднегодовая температура приточного воздуха принимается равной tпр = 17,5 о С.
Теплый воздух в помещении поднимается вверх. Поэтому температура удаляемого воздуха в верхней части помещения выше, чем на уровне пола. При расположении вытяжных проемов в верхней части помещения температуру удаляемого воздуха можно определить из формулы:
tyx = tpз + d (h – 2), |
(1.4) |
где tpз — температура воздуха в рабочей зоне, tpз = 24 |
С; d — |
коэффициент нарастания температуры на каждый метр высоты (d = 1,5 град/м); h — высота помещения. Количество избыточного тепла определяется из теплового баланса как разность между теплом, поступающим в помещение, и теплом, удаляемым из помещения и поглощаемым в нем.
Qизб = Qприх – Qpacx. |
(1.5) |
Поступающее в помещение тепло определяется суммой всех |
|
источников, выделяющих тепло в помещении: |
|
Qприх = Qoбop + Qл + qосв + Qрад, |
(1.6) |
где Qoбop — тепло от работы оборудования; Qл — тепло, поступающее от людей; qосв — тепло от источников освещения; Qрад — тепло от солнечной радиации через окна. Тепло от работы оборудования зависит от электрической мощности установленного оборудования:
Qобор= η ∙ Руст,
где η — доля энергии, переходящей в тепло; Руст — мощность электрооборудования. Тепло, поступающее от людей, зависит от количества работающих в помещении людей и степени физической тяжести работы:
Qл = n ∙ q, |
(1.8) |
где n — количество работающих в помещении; q — количество тепла, выделяемого человеком при работе (q = 90 Вт для легкой физической нагрузки). Тепло от источников освещения зависит от электрической
мощности установленных источников освещения: |
|
qосв = Росв ∙ kл, |
(1.9) |
где Росв — мощность осветительной установки; |
kл = 0,4 для |
люминесцентных ламп. Тепло от солнечной радиации через окна зависит от площади оконных проемов и их светопропускающей способности:
Qрад = A · k · Sо · m, |
(1.10) |
где А— теплопоступление в помещение с1м2 стекла (А= 127…234Вт/м2
); Sо — площадь окна (Sо = 3, 4, 5, 6), м2 ; m — количество окон (m = 3, 2, 1); k — коэффициент, учитывающий характер остекления. Потери тепла через не
плотности в наружных ограждениях здания: |
|
|||
Qрасх = 0,1 ∙ Qприх. |
(1.11) |
|||
Определив Qизб, по формуле (3.1.3) находим необходимый объем |
|
|||
воздуха для воздухообмена — Vвент. Кратность воздухообмена определяется |
||||
по формуле: |
|
|||
= |
вент |
|
(1.12) |
|
|
||||
|
|
|||
|
пом |
|
где Vпом — объем помещения, м3.
3. ЗАДАНИЕ
Определить необходимое количество воздуха и кратность воздухообмена общеобменной вентиляции, предназначенной для удаления избытков тепла в кабине наблюдения и управления производственным процессом. Исходные данные для расчета взять из табл. 1. Результаты расчета свести в табл. 2. В выводе проанализировать результаты расчета.
![](/html/70644/137/html_rizGE_SXJd.7MVx/htmlconvd-l3FNUL4x1.jpg)

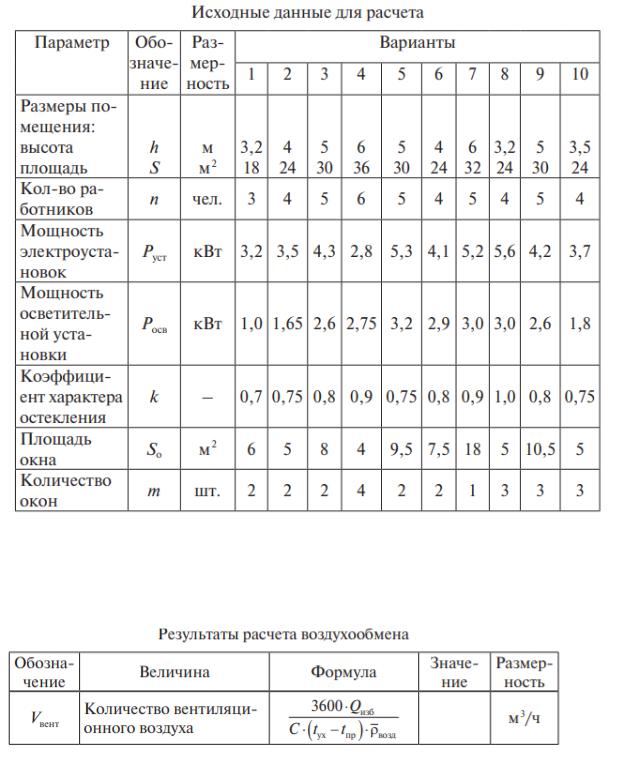

ТАБЛИЦА 1

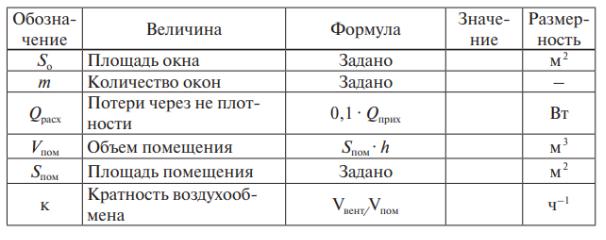

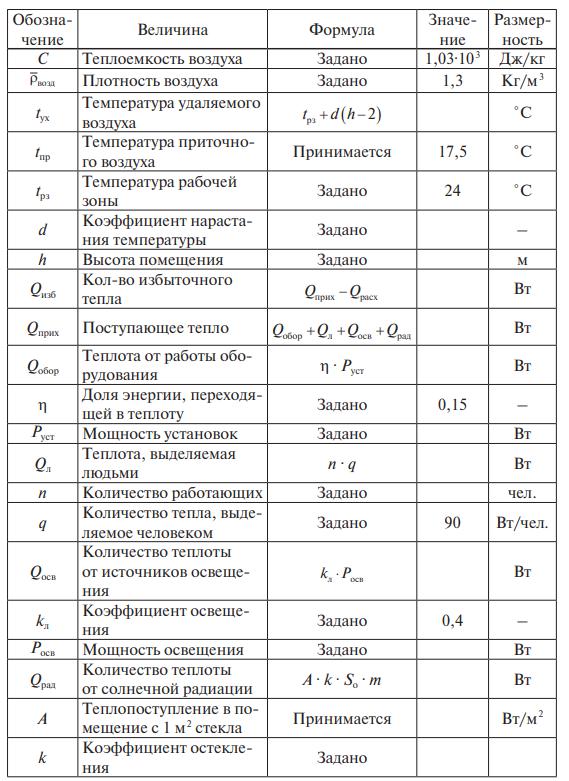

ТАБЛИЦА 2
![](/html/70644/137/html_rizGE_SXJd.7MVx/htmlconvd-l3FNUL5x1.jpg)
![](/html/70644/137/html_rizGE_SXJd.7MVx/htmlconvd-l3FNUL6x1.jpg)
ЛИТЕРАТУРА:
1.КУРБАТОВ В.А. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ. Конспект лекций для бакалавров. Учебное пособие. – М.: МТУСИ, 2015 г., ПЭВ.
2.ДОЛИН П.А. ОСНОВЫ ТЕХНИКИ БЕЗОПАСНОСТИ В ЭЛЕКТРИЧЕСКИХ УСТАНОВКАХ М.: ЭНЕРГОАТОМИЗДАТ, 1984, 450 С
