ЛАБОРАТОРНАЯ РАБОТА № 7Э
«Исследование электромагнитных полей радиодиапазона в условиях мегаполиса»
Выполнил:
--------------------------
Группа: -------
Факультет: ------
Проверил:
Старший преподаватель
------------.
_________________
Москва 0000
ЦЕЛЬ РАБОТЫ
Изучить методику измерения интенсивности излучения электромагнитной энергии в диапазоне СВЧ и исследовать эффективность защиты экранированием и расстоянием.
ЗАДАНИЕ
Исследовать зависимость интенсивности излучения электромагнитной энергии в радиодиапазоне от различных параметров источника излучения в условиях мегаполиса. Сравнить полученные результаты с допустимыми нормами. Изучить методы снижения электромагнитной нагрузки на людей.
ВЫПОЛНЕНИЕ
Таблица 1. Метровые волны.
Расстояние |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
Напряженность поля Е |
122.38 |
54.39 |
30.59 |
19.58 |
13.59 |
9.99 |
7.64 |
6.04 |
4.89 |
Напряженность поля Н |
0.325 |
0.144 |
0.081 |
0.051 |
0.036 |
0.026 |
0.020 |
0.016 |
0.0129 |

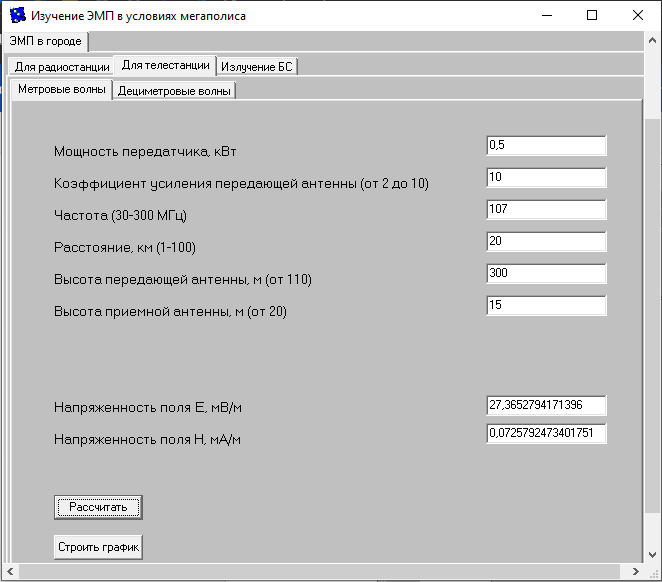

Рисунок 1 - Для телестанции метровые волны
Рисунок 1 - График для метровых волн Е

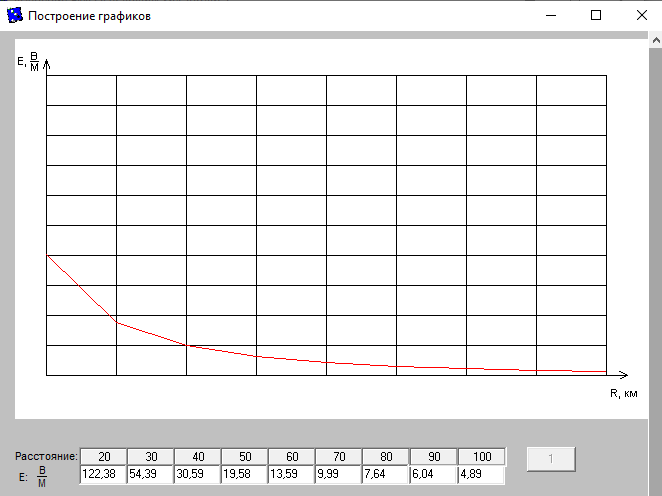

На рисунке 2 изображен график телестанции в диапазоне метровых волн (или очень высокие частоты) амплитуды векторов напряженности Е. По графику видно, что при увеличении расстояния, напряженность Е падает.
Рисунок 2 - График для метровых волн Н
На рисунке 3 изображен график телестанции в диапазоне метровых волн (или очень высокие частоты), рассматривается амплитуда векторов напряженности Н. По графику видно, что при увеличении расстояния, напряженность Н падает.
Таблица 2. Дециметровые волны.
Расстояние |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Уровень напряженности поля Е |
158.15 |
146.11 |
139.07 |
134.07 |
130.19 |
127.03 |
124.35 |
122.03 |
119.98 |
ППЭ |
867.39 |
54.21 |
10.70 |
3.38 |
1.38 |
0.669 |
0.361 |
0.2117 |
0.132 |

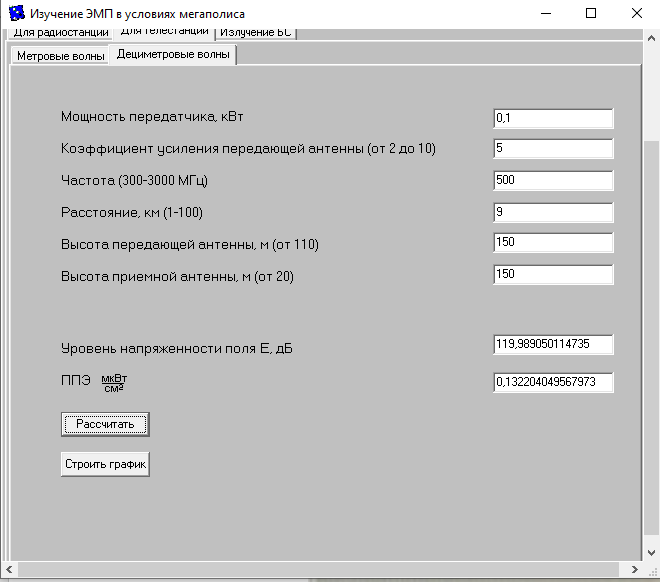

Рисунок 3 - Для телестанции дециметровые волны
Рисунок 4 – График для дециметровых волн

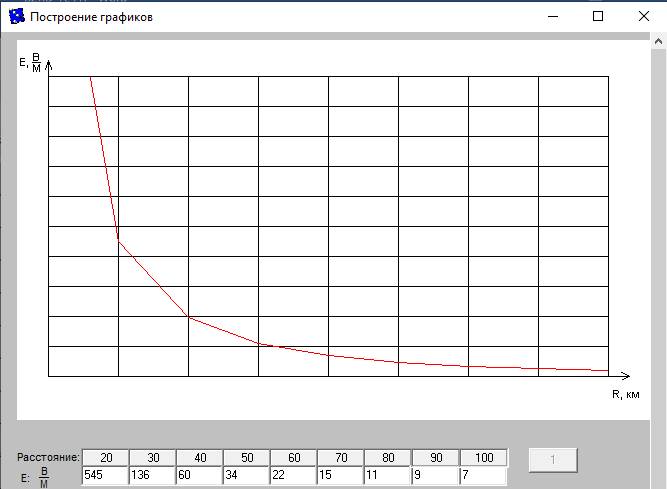

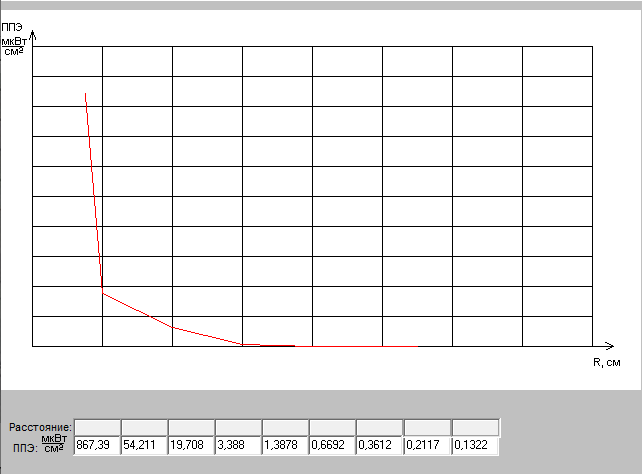

На рисунке 5 изображен график телестанции в диапазоне дециметровых волн (ультра ВЧ) диапазона (300- 3000 МГц), рассматривается плотность потока энергии (ППЭ). По графику видно, что при увеличении расстояния, ППЭ падает.

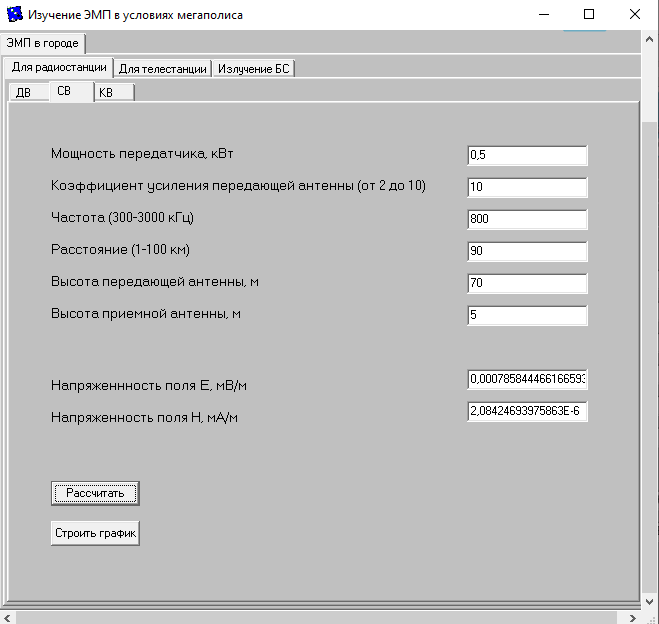

Рисунок 5 - Для радиостанции СВ
Рисунок 6 - График для СВ

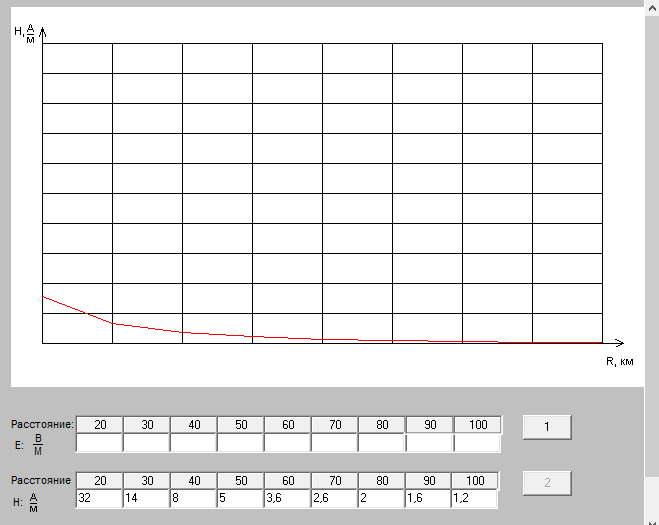

На рисунке 7 изображен график радиостанции в диапазоне СВ, рассматривается амплитуда векторов напряженности Е. По графику видно, что при увеличении расстояния, напряженность Е падает.

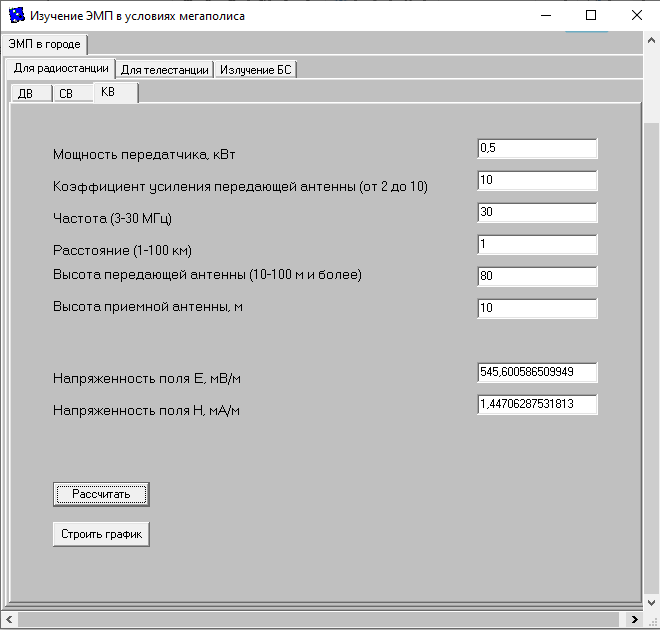

Рисунок 7 - Для радиостанции КВ
Рисунок 8 - График для КВ
На рисунке 9 изображен график радиостанции в диапазоне КВ, рассматривается амплитуда векторов напряженности Е. По графику видно, что при увеличении расстояния, напряженность Е падает.
Таблица 3. Излучение БС
Расстояние |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
ППЭ |
687.62 |
174.84 |
66.17 |
31.14 |
16.82 |
9.99 |
6.36 |
4.27 |
2.99 |

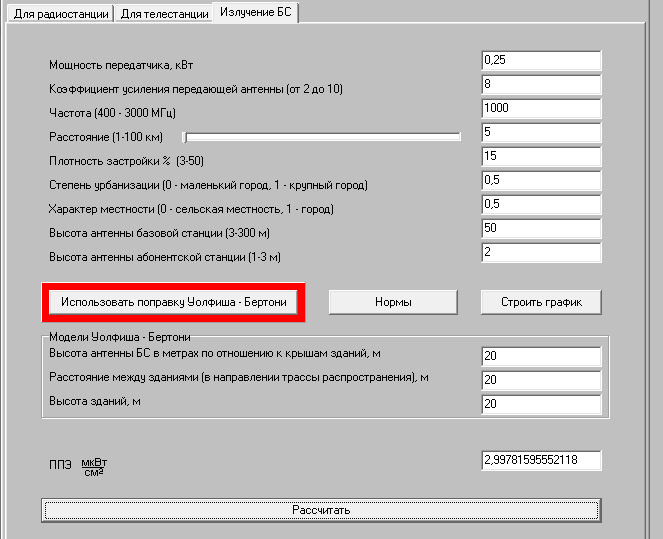

Рисунок 9 - Излучение БС
Рисунок 10 - График для БС
На рисунке 11 изображен график излучения БС, рассматривается плотность потока энергии (ППЭ). По графику видно, что при увеличении расстояния, ППЭ падает.
4. ВЫВОД:
В результате выполнения лабораторной работы исследовали зависимость интенсивности излучения электромагнитной энергии в радиодиапазоне от различных параметров источника излучения в условиях мегаполиса. Сравнили полученные результаты с допустимыми нормами и изучили методы снижения электромагнитной нагрузки на людей.
