тузк / ТУЗК_24_04

Характеристика сварного шва № _________

Тип

Материал

Толщина листов , мм

Ширина валиков b₁, b₂, мм

Требования к качеству

Т8

Ст20

30

20 (ГОСТ 5264-80)

НП 105-18 (Приложение 4 Табл 4.12)

Дефектоскоп

ПЭП

Стандартные образцы

УД2-70

П121-2.5-65-М-003

СО-2 СО-3

Параметры контроля

Параметры сканирования

Параметры се­лектирования

, МГц

2а, мм

, град

, дБ

М, мм

m

, дБ

Схема скани­рования

Dcl, мм

L_min, мм

L_max, мм

H, мм

h, мм

2.5

12

65

-5

3

0

6

t-l

2

11

67.5

1кл

4кл

65

-19

-

1

6

70.5

135

5кл

8кл

m=0

m=1

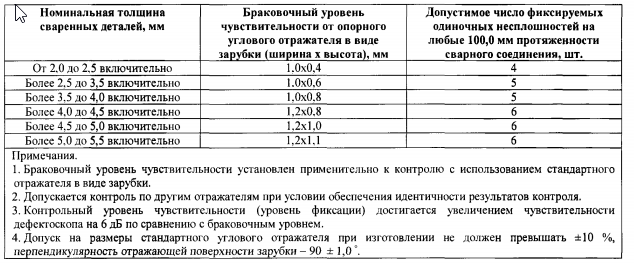

Критерии браковки
