.docxТЕХНОЛОГИЧЕСКАЯ КАРТА УЛЬТРАЗВУКОВОГО КОНТРОЛЯ СВАРНОГО ШВА
Характеристика сварного шва № _________ |
||||
Тип |
Материал |
Толщина листов
|
Ширина валиков b1, b2, мм |
Требования к качеству |
С8 |
Ст20 |
20 |
28 (ГОСТ 5264-80) |
НП 105-18 (Приложение 4 Табл 4.12) |
Аппаратура
Дефектоскоп |
ПЭП |
Стандартные образцы |
УД2-70 |
П121-2.5-65-М-003 |
СО-2 СО-3 |
Параметры контроля
Параметры контроля |
Параметры сканирования |
Параметры селектирования |
|||||||||||||
|
2а, мм |
|
|
М, мм |
m |
|
Схема сканирования |
Dcl, мм |
Lmin, мм |
Lmax, мм |
H, мм |
h, мм |
|||
2.5 |
12 |
65 |
8 |
3 |
0 |
6 |
t-l |
2 |
11 |
45 |
1кл |
4кл |
|||
65 |
-6 |
- |
1 |
6 |
48 |
90 |
5кл |
8кл |
|||||||
|
|
||||||||||||||
m=0 |
m=1 |
||||||||||||||

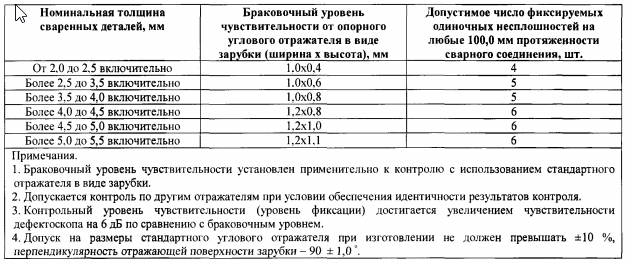

Критерии браковки |
