Лабораторная работа № 19 Вариант 1

1. Дать определение стрелы преобразователя?

Стрела пьезоэлектрического преобразователя — Расстояние от точки выхода ультразвукового луча наклонного преобразователя до его передней грани

2. При УЗК временная протяженность вводимого в изделие импульса называется:

амплитуда.

форма импульса.

длительность зондирующего импульса.

ни один из вышеприведенных.

3. Увеличение длительности зондирующего импульса эхо-дефектоскопа приводит к ...

увеличению мертвой зоны.

уменьшению разрешающей способности прибора.

увеличению разрешающей способности.

4. Область контролируемого металла, прилегающая к контактной поверхности объекта контроля, в пределах которой невозможно обнаружить дефект, называют:

Непрозвучиваемой зоной.

Мертвой зоной.

Ближней зоной.

5. При прочих равных условиях величина мертвой зоны с увеличением угла ввода луча ... – уменьшается

6. Рассчитайте длину ближней зоны преобразователя радиусом 8 мм и частотой 1,5 МГц в среде со скоростью звука С=6,0 мм/мкс. – 16 *

7. К числовым характеристикам диаграммы направленности относят:

угол наклона акустической оси и угол раскрытия основного лепестка на заданном уровне.

только угол наклона акустической оси.

только размеры преобразователя.

8. Ширина основного лепестка диаграммы направленности поля поперечной волны в плоскости падения наклонного ПЭП с увеличением угла призмы ...

уменьшается.

увеличивается.

остается неизменной.

9. Угол ввода луча α1 наклонного ПЭП соотносится с углом α0, рассчитанным по закону Снеллиуса, как:

α1 меньше или равен α0.

α1 равен α0.

α1 больше α0.

10. Основной параметр контроля, характеризуемый минимальным временем между двумя эхо-сигналами, различимыми как отдельные на экране ЭЛТ, называют:

разрешающей способностью аппаратуры.

длительностью зондирующих импульсов.

фронтальной разрешающей способностью.

разрешающей способностью по углу.

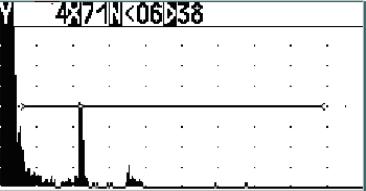

11. На экране УД2-102 представлен эхо-сигнал от БЦО диаметром 6 мм на глубине 15 мм в мере СО-2. Каково будет усиление дефектоскопа после настройки на эквивалентную чувствительность 12дБ? – 15дБ
