5. Содержание отчета

Отчет по лабораторной работе оформляется каждым студентом самостоятельно. В отчете должны быть представлены:

1. Принципиальная схема ГИВ УД2-12 с описанием работы и временными диаграммами.

2. Схема и описание работы ГИВ цифрового дефектоскопа общего назначения.

3. Таблицы с результатами измерений.

4. Выводы на основании анализа измеренных данных.

Cписо к литературы

1. Дефектоскоп ультразвуковой УД2-12 Руководство по эксплуатации.

2. Тестер ультразвуковой УЗТ-РДМ Руководство по эксплуатации.

3. 20МГц ~ 50МГЦ Двухканальные осциллографы MOS-6XX Руководство по эксплуатации.

4. Крауткремер Й., Крауткремер К. Ультразвуковой контроль металлов – М.: Машиностроение, 1991.

5. Кретов Е. Ф. Ультразвуковая дефектоскопия в энергомашиностроении / 2-е изд., перераб. и доп. – СПб.: СВЕН, 2007.

6. Приборы для неразрушающего контроля материалов и изделий/ Под ред. Клюева В.В. Справочник в 2-х книгах. Кн. 2. М.: Машиностроение, 1976.

7. Ермолов И.Н. Теория и практика ультразвукового контроля М.: Машиностроение, 1981.

8. Органы управления и настройка основных параметров контроля ультразвукового дефектоскопа типа УД2-12. Методические указания к лабораторной работе № 27 по дисциплине «Основы проектирования приборов и систем»

9. ГОСТ 18576-85 Контроль неразрушающий. Рельсы железнодорожные. Методы ультразвуковые.

10. ГОСТ 14782-86 Контроль неразрушающий. Соединения сварные. Методы ультразвуковые.

11. Дефектоскоп ультразвуковой РДМ-33. Руководство по эксплуатации.

12. Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.

13. Дефектоскоп ультразвуковой «Пеленг». Руководство по эксплуатации.

Приложение 1

Порядок измерения параметров ЗИ с помощью тестера

Последовательность действий	Изображение на экране
Включить тестер. Вращением энкодера выбрать пункт меню «Параметры ПЭП». Активировать меню «Параметры ПЭП» нажатием на энкодер.

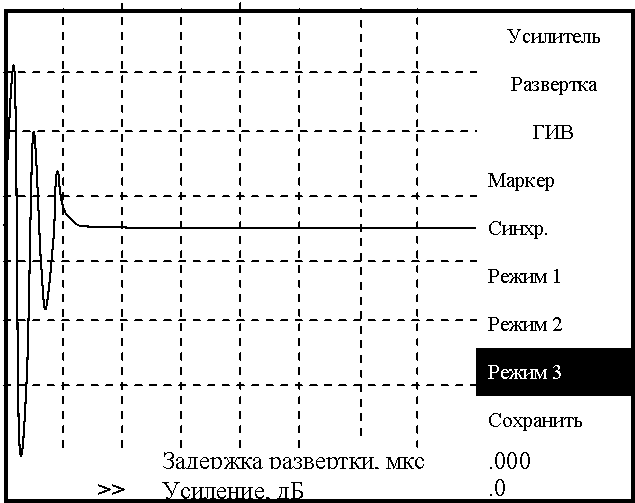

Выбрать и активировать энкодером строку «Синхр.», установить внешнюю синхронизацию «внешн.». Нажать . Выбрать и активировать «Режим 3»
Кнопкой «6» выбрать единицы измерения амплитуды радиоимпульса «мВ». Кнопкой «8» выбрать режим измерения «размах». Нажать кнопку «0», записать значение полного размаха амплитуды зондирующего импульса. Для выхода из режима измерения нажать кнопку «0».
Нажать кнопку «9», записать значение максимума частоты преобразования преобразователя. Нажать .
Нажать . Кнопкой «6» выбрать «мВ». Кнопкой «8» выбрать «амплитуда». Нажать кнопку «0», записать значение амплитуды ЗИ. Нажать кнопку «0». Выбрать и активировать «Маркер». Установить начало Маркера в точку, где амплитуда ЗИ примерно в десять раз меньше максимальной. Нажать «0», записать амплитуду и длительность импульса. Нажать «0». Повторить измерения пока амплитуда не будет в десять раз меньше максимальной.
