ТЕСТЕР УЛЬТРАЗВУКОВОЙ УЗТ-РДМ

Руководство по эксплуатации

СОДЕРЖАНИЕ

1 ВВЕДЕНИЕ

Руководство по эксплуатации тестера ультразвукового УЗТ-РДМ (в дальнейшем - тестер) содержит описание его устройства и принципа работы, технические характеристики, указания по эксплуатации, методику поверки, а также другие сведения, позволяющие реализовать в полном объеме технические возможности тестера.

Тестер выпускается по техническим условиям ТУ 427619-006-88409240-10 (SF-40341933-006:2010). Тестер внесен в Государственные реестры средств измерений.

2 НАЗНАЧЕНИЕ

Тестер ультразвуковой УЗТ-РДМ предназначен для метрологической поверки, нормирования и проверки на соответствие нормативным документам параметров и характеристик ультразвуковых дефектоскопов по ГОСТ 23049, толщиномеров по ГОСТ 28702 и пьезоэлектрических преобразователей (в дальнейшем - ПЭП) по ГОСТ 26266.

Тестер позволяет измерять следующие параметры электронных блоков дефектоскопов и толщиномеров:

• параметры чувствительности приемника по входу подключения ПЭП;

• диапазон и абсолютную погрешность регулировки усиления приемника;

• диапазон и отклонение амплитудной характеристики приемного тракта от номинальной;

• диапазон регулировки и абсолютную погрешность установки ослабления аттенюатора;

• диапазон и погрешность измерения отношений амплитуд сигналов на входе и выходе приемника;

• временные параметры зон регистрации сигналов в канале контроля (задержка и длительность зон);

• временные параметры зон индикации (световой, звуковой) для автоматических сигнализаторов дефектов (АСД) каналов контроля;

• амплитудные характеристики много-пороговых систем регистрации сигналов;

• амплитудные характеристики много-пороговых систем индикации АСД;

• амплитудно-временные параметры характеристики временной регулировки чувствительности (ВРЧ);

• диапазон измерения и погрешность встроенных измерителей временных интервалов, включая диапазон и погрешность глубиномерного устройства электронного блока;

• диапазон регулировки и погрешность настройки пороговых индикаторов систем АСД;

• уровень отсечки помех;

• параметры генераторов импульсов возбуждения ПЭП на эквивалентах нагрузки;

• частоту импульса дефектоскопа (эффективную частоту эхо-импульса) э.

Тестер позволяет измерять следующие параметры ПЭП:

• импульсный коэффициент двойного преобразования ;

• рабочую частоту (частоту максимума преобразования) ПЭП fuu;

• угол ввода ПЭП;

• время распространения звука в призмах ПЭП пр;

• правильность расположения маркировочной метки точки ввода на корпусе ПЭП;

• ширину основного лепестка диаграммы направленности ПЭП;

• реверберационно-шумовые характеристики ПЭП;

• соблюдение однозначности полярности пьезоэлементов передающих и приемных резонаторов раздельно-совмещенных толщинометрических ПЭП;

• мгновенные значения эхо-импульса и их отклонения от номинальных значений.

3 ТЕХНИЧЕСКИЕ ДАННЫЕ

3.1 Основные параметры и характеристики тестера

Максимальная амплитуда выходного сигнала генератора радиоимпульсов на нагрузке из комплекта ЗИП тестера - не менее 2,5 В.

Диапазон плавной регулировки амплитуды выходного сигнала генератора радиоимпульсов на нагрузке из комплекта ЗИП тестера - не менее 20 дБ. Относительная погрешность измерения амплитуды сигнала генератора радиоимпульсов встроенным вольтметром в диапазоне плавной регулировки - не более ± 5%.

Диапазон регулировки ослабления аттенюатора от 0 до 96 дБ с дискретностью 0,1 дБ с пределом допускаемой абсолютной погрешности на частоте 10 МГц не более ± (0,1 + 0,0075 Ах) дБ, где Ах - значение установленного ослабления в дБ.

Отношение амплитуды напряжения радиоимпульсов к напряжению помехи в паузе между радиоимпульсами - не менее 40 дБ.

Частота заполнения выходных радиоимпульсов регулируется в диапазоне от 0,1 до 10 МГц с дискретностью 1 кГц. Относительная погрешность установки частоты - не более ± 0,5 %.

Неравномерность амплитудно-частотной характеристики (АЧХ) генератора радиоимпульсов в диапазоне частот от 0,1 до 10 МГц - не более ± 1 дБ.

Количество периодов в радиоимпульсе регулируется в диапазоне от 1 до 10 с дискретностью в 1 период.

Задержка радиоимпульсов относительно синхроимпульсов регулируется в диапазоне от 0,3 до 1000 мкс с дискретностью 0,1 мкс. Абсолютная погрешность установки задержки - не более ± (0,01 + 0,00Шх) мкс, где Dx - значение установленной задержки, мкс.

Параметры выходных синхроимпульсов:

• полярность синхроимпульсов - положительная;

• частота следования 500 Гц с относительной погрешностью - не более ± 10%;

• амплитуда - не менее 2,5 В.

• Параметры входных импульсов внешней синхронизации:

• полярность импульсов - положительная или отрицательная;

• частота следования - от 0, 01 до 10 кГц;

• амплитуда - от 4 до 70 В;

• длительность - от 1 до 10 мкс на уровне 0,5 от амплитудного значения;

• входное сопротивление по входу внешней синхронизации - не менее 1 кОм.

• Параметры сигналов на выходе генератора возбуждения ПЭП:

• амплитуда импульса - (100 ± 10) В;

• длительность переднего фронта импульса на резистивной нагрузке из комплекта ЗИП тестера - не более 25 не.

Параметры приемника тестера:

• максимальная чувствительность - не более 300 мкВ;

• диапазон регулировки коэффициента усиления - от 0 до 110 дБ;

• затухание входного аттенюатора - (40 ±1) дБ;

• дискретность регулирования коэффициента усиления - 0,1 дБ;

• отклонение регулировочной характеристики от линейной - не более ± (0,5+0,03Ух) дБ, где Ух - значение установленного усиления.

• Диапазон измерения частоты входного сигнала приемника - от 1,0 до 10 МГц. Относительная погрешность измерения частоты входного сигнала приемника - не более 3%.

3.2 Дополнительные параметры и характеристики дефектоскопа

3.2.1 Программируемые значения параметров и режимов работы амплитудно-временной развертки сигналов на экране дисплея тестера

3.2.1.1 Длительность развертки:

минимальное значение - 3 мкс;

максимальное значение - 105 мкс.

Задержка развертки:

минимальное значение - 0 мкс;

максимальное значение - 405 мкс.

Режимы запуска развертки:

от внутренней синхронизации с частотой 500 Гц;

от импульса внешней синхронизации.

3.2.2 Программируемые значения параметров Маркера, используемого для выделения зоны расположения анализируемых сигналов на амплитудно-временной развертке тестера

Длительность Маркера:

минимальное значение - 2 мкс;

максимальное значение - 91 мкс (при максимальной длительности развертки).

Задержка Маркера относительно начала развертки:

минимальное значение - 0 мкс;

максимальное значение - 100 мкс (при минимальном значении длительности Маркера и максимальном значении длительности развертки).

Электрическое питание тестера осуществляется от сети переменного тока с напряжением 220 (+ 22, - 33) В, частотой (50 ±1) Гц. Потребляемая мощность тестера - не более 30 ВА.

Время установления рабочего режима - не более 15 минут.

Время непрерывной работы тестера при питании от сети - не менее 8 часов с последующим перерывом на 1 час.

Масса тестера в комплекте в чемодане укладочном - не более 10 кг. Масса тестера без чемодана укладочного и принадлежностей - не более 4 кг.

Габаритные размеры не более:

электронного блока - 240 мм х 200 мм х 120 мм;

чемодана укладочного - 410 мм х 360 мм х 180 мм.

Устойчивость к климатическим воздействиям

Тестер устойчив к воздействию температуры окружающей среды от 10 до 35°С.

Тестер устойчив к воздействию относительной влажности окружающей среды 75% при 30°С и более низких температурах без конденсации влаги.

3.2.9 По защищенности от проникновения твердых тел (пыли) и воды внутрь электронного блока тестер соответствует степени защиты IP20 по ГОСТ 14254.

4 СОСТАВ ТЕСТЕРА

4.1 Тестер состоит из следующих блоков и узлов:

блок электронный - 1 шт.

комплект кабелей и принадлежностей -1 компл.

5 УСТРОЙСТВО И РАБОТА

Тестер выполняет следующие основные функции: вырабатывает испытательные сигналы в виде радиоимпульсов с регулируемыми нормированными амплитудными, временными и частотными параметрами для проверки электронных блоков дефектоскопов, а также вырабатывает импульс возбуждения ПЭП и принимает и усиливает поступающие с ПЭП сигналы.

Тестер содержит следующие составные части:

источник радиоимпульсов, калиброванных по амплитуде, длительности, временной задержке, частоте заполнения и начальной фазе;

цифровой осциллограф, включающий измеритель амплитуды (размаха) сигналов, измеритель временных интервалов, анализатор спектра, матричный индикатор;

генератор импульсов возбуждения ПЭП с широкой полосой частотного спектра выходных сигналов;

широкополосный приемник для усиления сигналов с ПЭП, используемых для измерения и определения основных характеристик ПЭП.

Генератор радиоимпульсов работает в двух режимах синхронизации: внутренней и внешней. Начальная фаза выходных радиоимпульсов постоянная после каждого запуска синхроимпульсом как внутренней, так и внешней синхронизации.

Генератор радиоимпульсов работает как в режиме формирования радиоимпульсов с заданными временными, частотными и амплитудными параметрами, так и в непрерывном режиме.

Тестер работает в трех режимах. На экране дисплея после включения питания появляется МЕНЮ (рис. 1). В МЕНЮ курсором, перемещаемым вращением ручки энкодера, выбирается режим работы тестера:

Параметры ЭБ - режим измерения параметров электронных блоков дефектоскопов;

Параметры ПЭП - режим измерения параметров ПЭП;

Архив - хранение результатов измерения параметров ПЭП;

Парам. Образца - режим измерения параметров образца СО-2 и СО-3Р.

Рисунок 1 – Меню экрана дисплея для выбора режима работы

5.6 При выборе режима «Параметры ЭБ» после торцевого нажатия на ручку энкодера, на экране дисплея появляется МЕНЮ режима измерения параметров электронного блока дефектоскопа (рис. 2).

5.6.1 При выборе с помощью курсора, перемещаемого вращением ручки энкодера строки меню «Усилитель», в нижней части экрана появляется строка «Усиление, дБ». При активизации этой строки торцевым нажатием на ручку энкодера появляется возможность регулировать усиление усилителя. Перестройка значения параметра в активизированной строке осуществляется вращением ручки энкодера. Дискретность перестройки можно изменять нажатием на клавишу « » или « ». Выход из строки «Усилитель» обеспечивается однократным нажатием клавиши « ».

Рисунок 2 – Меню режима работы тестера «ПАРАМЕТРЫ ЭБ» экрана дисплея

При выборе строки «Развертка» в нижней части экрана появляются строки:

«Длительность, мкс» Х.ХХХ (значение длительности развертки на экране дисплея);

«Задержка, мкс» Х.ХХХ (значение задержки развертки на экране дисплея).

Активизация строки осуществляется нажатием на ручку энкодера или на клавишу « ». Выбор активизированной строки осуществляется клавишами « » или « ». Перестройка значения параметра в активизированной строке осуществляется вращением ручки энкодера. Дискретность перестройки можно изменять нажатием на клавишу « » или « ». Выход из строки меню «Развертка» обеспечивается однократным нажатием клавиши « ».

При выборе строки «Маркер» в нижней части экрана появляются строки:

«Задержка, мкс» Х.ХХХ (значение задержки Маркера на экране дисплея);

«Длительность, мкс» Х.ХХХ (значение длительности Маркера на экране дисплея).

Активизация строки осуществляется нажатием на ручку энкодера или на клавишу « ». Выбор активизированной строки осуществляется клавишами « » или « ». Перестройка значения параметра в активизированной строке осуществляется вращением ручки энкодера. Дискретность перестройки можно изменять нажатием на клавишу « » или « ». Выход из строки меню «Маркер» обеспечивается однократным нажатием клавиши « ».

При выборе строки «Синхр.» в нижней части экрана появляется строка «Синхр. генератора», «внутр.». Активизация строки осуществляется нажатием на ручку энкодера или на клавишу « ». Режим работы генератора «внутр.» или «внешн.» устанавливается вращением ручки энкодера при активизированной строке. Выход из строки меню «Синхр.» обеспечивается однократным нажатием клавиши « ».

При выборе строки «Аттен.» в нижней части экрана появляются строки:

«Амплитуда, мВ» Х.ХХХ (значение амплитуды генератора радиоимпульсов);

«Затухание, дБ» Х.ХХХ (значение затухания аттенюатора).

Активизация строки осуществляется нажатием на ручку энкодера или на клавишу « ». Выбор активизированной строки осуществляется клавишами « » или « ». Перестройка значения параметра в активизированной строке осуществляется вращением ручки энкодера. Дискретность перестройки можно изменять нажатием на клавишу « » или « ». Выход из строки меню «Аттен.» обеспечивается однократным нажатием клавиши « ».

5.6.6 При выборе строки «ГРИ1» в нижней части экрана появляются строки:

«N периодов» XX (значение числа периодов в пачке генератора радиоимпульсов);

«Задержка, мкс» Х.ХХХ (значение задержки пачки радиоимпульсов относительно синхроимпульса).

Активизация строки осуществляется нажатием на ручку энкодера или на клавишу « ». Выбор активизированной строки осуществляется клавишами « » или « »Перестройка значения параметра в активизированной строке осуществляется вращением ручки энкодера. Дискретность перестройки можно изменять нажатием на клавишу « » или « ». Выход из строки меню «ГРИ1» обеспечивается однократным нажатием клавиши « ».

5.6.7 При выборе строки «ГРИ2» в нижней части экрана появляются строки:

- «Частота, кГц» ХХХХ (значение частоты заполнения в пачке генератора радиоимпульсов);

- «Источник» внутр./внешн. (формирование пачки радиоимпульсов от внутреннего генератора радиоимпульсов или внешнего генератора).

Активизация строки осуществляется нажатием на ручку энкодера или на клавишу « ». Выбор активизированной строки осуществляется клавишами « » или « » Перестройка значения параметра в активизированной строке осуществляется вращением ручки энкодера. Дискретность перестройки можно изменять нажатием на клавишу « » или « ». Выход из строки меню «ГРИ2» обеспечивается однократным нажатием клавиши « ».

5.7 При выборе режима Параметры ПЭП с помощью энкодера или соответствующих клавиш, которые расположены на передней панели тестера, на экране дисплея появляется МЕНЮ режима измерения параметров ПЭП (рис. 3)

При выборе, с помощью энкодера или клавиши « », строки меню «Усилитель» - в нижней части экрана появляется строка «Усиление, дБ». При активизации этой строки нажатием на ручку энкодера или на клавишу « » появляется возможность регулировать усиление усилителя. Перестройка значения параметра в активизированной строке осуществляется вращением ручки энкодера. Дискретность перестройки можно изменять нажатием на клавишу « » или « ». Выход из строки «Усилитель» обеспечивается однократным нажатием клавиши « ».

При выборе строки «Развертка» в нижней части экрана появляются строки:

«Длительность, мкс» Х.ХХХ (значение длительности развертки на экране дисплея);

«Задержка, мкс» Х.ХХХ (значение задержки развертки на экране дисплея).

А ктивизация строки осуществляется нажатием на ручку энкодера или на клавишу « ». Выбор активизированной строки осуществляется клавишами « » или « ».

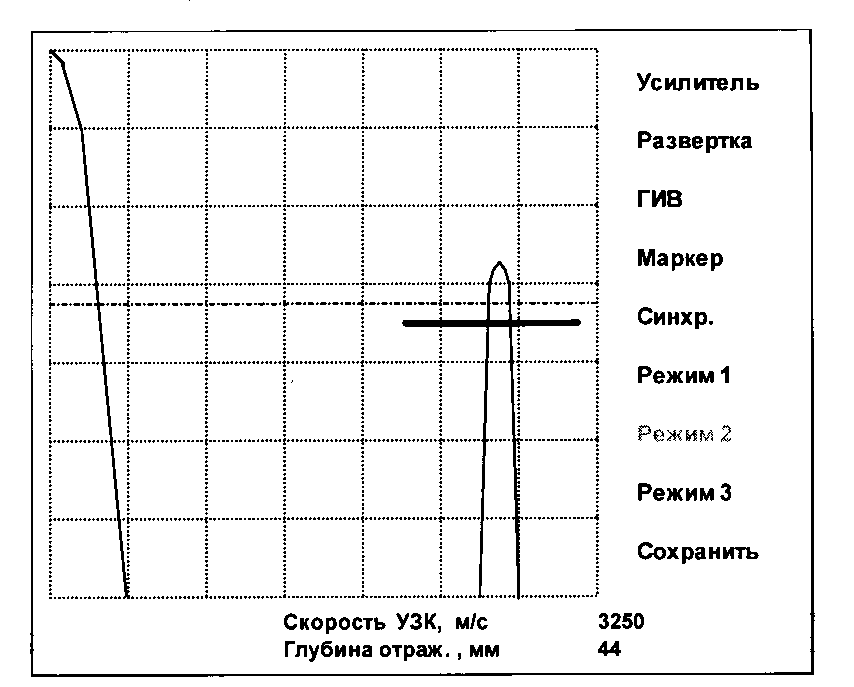

Рисунок 3 – Меню режима работы тестера «Параметры ПЭП» экрана дисплея

Перестройка значения параметра в активизированной строке осуществляется вращением ручки энкодера. Дискретность перестройки можно изменять нажатием на клавишу « » или « ». Выход из строки меню «Развертка» обеспечивается однократным нажатием клавиши « ».

При выборе строки «ГИВ» в нижней части экрана появляется строка:

«Длительность ИВ, мкс» Х.ХХХ (значение длительности импульса возбуждения ПЭП на экране дисплея).

Активизация строки осуществляется нажатием на ручку энкодера или на клавишу « ». Перестройка значения параметра в активизированной строке осуществляется вращением ручки энкодера. Дискретность перестройки можно изменять нажатием на клавишу « » или « ». Выход из строки меню «ГИВ» обеспечивается однократным нажатием клавиши « ».

При выборе строки «Маркер» в нижней части экрана появляются строки:

«Задержка, мкс» Х.ХХХ (значение задержки Маркера на экране дисплея);

- «Длительность, мкс» Х.ХХХ (значение длительности Маркера на экране дисплея).

Активизация строки осуществляется нажатием на ручку энкодера или на клавишу « ». Выбор активизированной строки осуществляется клавишами « » или « » Перестройка значения параметра в активизированной строке осуществляется вращением ручки энкодера. Дискретность перестройки можно изменять нажатием на клавишу « » или « ». Выход из строки меню «Маркер» обеспечивается однократным нажатием клавиши « ».

При выборе строки «Синхр.» в нижней части экрана появляется строка «Синхр. генератора», «внутр.» Активизация строки осуществляется нажатием на ручку энкодера или на клавишу «?». Режим работы генератора «внутр.» или «внешн.» устанавливается вращением ручки энкодера при активизированной строке. Выход из строки меню «Синхр.» обеспечивается однократным нажатием клавиши « ».

При выборе строки «Режим 1» в нижней части экрана появляются строки:

- «Скорость УЗК», м/с 3250 (3250 м/с - значение скорости УЗК в стали для ПЭП сдвиговых волн, или 5930 м/с - для ПЭП продольных волн);

«Образец», СО-ЗР (или №3 из комплекта КОУ).

Активизация строки осуществляется нажатием на ручку энкодера или на клавишу « ». Выбор строки осуществляется клавишами « » или « ». Перестройка значения параметра в активизированной строке осуществляется вращением ручки энкодера. Выход из строки меню «Режим 1» обеспечивается однократным нажатием клавиши « ».

При выборе строки «Режим 2» в нижней части экрана появляются строки:

«Скорость УЗК», м/с 3250 (3250 м/с - значение скорости УЗК в стали для ПЭП сдвиговых волн, или 5930 м/с - для ПЭП продольных волн);

«Глубина отражателя», мм 44 (или 15)

Активизация строки осуществляется нажатием на ручку энкодера или на клавишу « ». Выбор строки осуществляется клавишами, « » или « ». Перестройка значения параметра в активизированной строке осуществляется вращением ручки энкодера. Выход из строки меню «Режим 2» обеспечивается однократным нажатием клавиши « ».

При выборе строки «Режим 3» в нижней части экрана появляются строки:

- «Задержка развертки, мкс» Х.ХХХ (значение задержки развертки на экране дисплея);

- «Усиление, дБ» Х.ХХХ (значение усиления приемника тестера).

Активизация строки осуществляется нажатием на ручку энкодера или на клавишу « ». Выбор строки осуществляется клавишами, « » или « ». Перестройка значения параметра в активизированной строке осуществляется вращением ручки энкодера. Дискретность перестройки можно изменять нажатием на клавишу « » или « ». Выход из строки меню «Режим 3» обеспечивается однократным нажатием клавиши « ».

5.8 Органы управления, индикации, внешние разъемные соединители электронного блока тестера и их назначение (рис. 4, рис. 5, рис. 6)

Тумблер ВКЛ на задней стенке обеспечивает подключение или отключение цепи питания электронного блока от сети.

Клавиша « » служит для включения и выключения тестера. Светодиодный индикатор зеленого цвета непрерывным свечением сигнализирует о включенном состоянии тестера.

Экран дисплея используется как основной настроечно-информационный элемент тестера.

5.8.3 Многофункциональный энкодер на левой боковой стороне тестера используется для следующих целей:

а) перемещает курсор по меню выбора режимов работы (вращением ручки энкодера) и активизирует работу тестера в выбранном режиме (торцевым нажатием на ручку энкодера);

б) в режиме «Параметры ЭБ» осуществляет перестройку параметров развертки экрана дисплея, параметров Маркера, затухания аттенюатора, усиления приемника, режима синхронизации, задержки, частоты, числа периодов генератора радиоимпульсов. Перестройка осуществляется вращением ручки энкодера после активизации строки со значением параметра;

в) в режиме «Параметры ПЭП» перемещает курсор по меню выбора режиме проверки параметров ПЭП (вращением ручки энкодера) и активизирует работу тестера выбранном режиме (торцевым нажатием на ручку энкодера);

г) в режиме «Параметры ПЭП» осуществляет перестройку параметров развертки экрана дисплея, параметров Маркера, затухания аттенюатора, усиления приемника, длительности импульса возбуждения ГИВ, режима синхронизации. Перестройка осуществляется вращением ручки энкодера после активизации строки со значением параметра.

Рисунок 4 – Тестер ультразвуковой. Вид спереди

Клавиша « » дублирует функцию торцевого нажатия ручки энкодера.

Клавиша « » служит для снятия активизации режима работы тестера или строки меню.

Клавиши « », « » служат для перемещения курсора для активизации строк меню.

Клавиши « » « » служат для переключения дискретности регулировки параметров настройки тестера.

Цифровая клавиатура служит для активизации ряда запрограммированных функций.

Клавиша 1 в режиме «Параметры ПЭП» служит для активизации измерений в Режиме 1.

Клавиша 2 в режиме «Параметры ПЭП» служит для активизации измерений в Режиме 2.

Рисунок 5 - Тестер ультразвуковой. Вид сзади

Клавиша 3 в режиме «Параметры ПЭП» служит для активизации измерений Режиме 3 в автоматическом режиме измерения РШХ.

Клавиша 4 служит для включения / выключения фильтра верхних частот в режиме измерения параметров ПЭП.

Клавиша 5 служит для включения / выключения режима наблюдения сигнал (радио или видео) на развертке дисплея в режиме измерения параметров ПЭП.

Клавиша 6 служит для переключения единиц измерения размаха и амплитуды сигнала на входе приемника тестера (в мВ или дБ).

Клавиша 7 служит для включения режима поверки регулировочной характеристики приемника.

Клавиша 8 служит для включения / выключения режима измерения размаха или амплитуды сигналов на развертке дисплея в режиме измерения параметров ПЭП.

Клавиша 9 служит для включения режима измерения частоты в выделенном Маркером сигнале.

Рисунок 6 - Тестер ультразвуковой. Вид сверху

Клавиша 0 служит для включения режима измерения размаха или амплитуды сигналов в режиме «Параметры ПЭП» с выводом результата на экран дисплея.

Разъемы « », « » на верхней части корпуса тестера – выходные разъемы аттенюатора генератора радиоимпульсов.

Разъем « » на верхней части корпуса тестера служит для подключения тестера к внешнему генератору синусоидального сигнала в режиме работы тестера «Источник», «внешн.».

Разъем «П» на верхней части корпуса тестера служит для подключения кабелей ко входу приемника от ПЭП или выхода аттенюатора.

5.8.22 Разъем «ГИВ» на верхней части корпуса тестера служит выходом генератора импульса возбуждения ПЭП.

Разъем « » на верхней части корпуса тестера служит входом синхроимпульса в режиме работы тестера от внешнего источника синхронизации.

Разъем « » на верхней части корпуса тестера служит выходом синхроимпульса тестера.

5.8.25 Разъем «RS232» на левой боковой стороне тестера служит для связи тестера с персональным компьютером.

6 МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

Маркировка тестера содержит:

товарный знак предприятия-изготовителя;

условное обозначение тестера;

порядковый номер;

год (последние две цифры) и квартал изготовления;

степень защиты (IP 20) по ГОСТ 14254;

наименование страны-изготовителя.

Условное обозначение тестера УЗТ-РДМ, наименование страны-изготовителя, обозначение степени защиты IP 20 выполняются на задней стенке электронного блока. Остальные надписи наносятся на шильдик, прикрепленный на задней стенке электронного блока.

Тестер пломбируется на задней стенке электронного блока.

7 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

7.1 В соответствии с ГОСТ 12.0.003 в тестере отсутствуют опасные и вредные производственные факторы, влияющие на безопасность труда и экологию.

Тестер по способу защиты человека от поражения электрическим током по ГОСТ 12.2.007.0 соответствует классу 1.

К работам по монтажу, проверке и обслуживанию тестера допускаются лица, имеющие 1 квалификационную группу по технике безопасности.

При проведении испытаний и электрических измерений необходимо соблюдать требования ГОСТ 12.3.019 и ГОСТ 12.1.001.

7.5 Средние значения уровня звукового давления или колебательной скорости или интенсивности ультразвука в зоне контакта рук оператора с ручными ПЭП не превышают предельно допустимых значений согласно ГОСТ 12.1.001, равных соответственно НО дБ, или 0,016 м/с или 0,1 Вт/см2.

8 ПОДГОТОВКА К РАБОТЕ

8.1 Порядок установки тестера

Место размещения тестера должно быть защищено от непосредственного воздействия пыли, влаги и агрессивных сред.

К месту размещения тестера должно быть подведено напряжение питания сети 220 В частотой (50±1) Гц. Если в питающей сети могут возникать коммутационные помехи, приводящие к сбою показаний тестера, то в цепь его электропитания должен быть включен заградительный фильтр.

Рабочее положение тестера любое.

Для исключения конденсации влаги внутри тестера при его перемещении с мороза в теплое помещение необходимо выдержать тестер в течение 2-3 часов в помещении, чтобы он полностью высох.

8.2 Порядок включения тестера.

Соединить кабель питания тестера с сетью 220 В.

Подключить тройник СР-50-95ФВ с нагрузкой из комплекта принадлежностей тестера к разъему « ». Соединить кабель №2 с разъемом «П» и тройником. Включить тумблер «ВКЛ» и нажать клавишу « ».

Для выбора любой строки меню режимов тестера можно использовать энкодер, вращением ручки которого выбирается нужная строка меню, которая затем активизируется кратковременным торцевым нажатием на ручку энкодера. Также для активизации строки можно использовать клавишу « ». Для разактивизирования строки меню любого режима используется клавиша « ».

На экране дисплея появится основное меню тестера. Выбрать с помощью энкодера режим «Параметры ЭБ» (рис. 1) и войти в меню режима измерения параметров электронного блока дефектоскопа.

Выбрать строку меню «Синхр.» и внизу экрана в строке «Синхр. генератора» установить надпись «внутр.». Нажать клавишу « »

Выбрать строку меню «Усилитель», внизу экрана активизировать строку «Усиление, дБ», и установить усиление приемника 41 дБ, вращая ручку энкодера. Нажать клавишу « »

Выбрать строку меню «Развертка», активизировать в нижней части экрана строку «Задержка, мкс». Вращая ручку энкодера установить значение задержки развертки 0.000. Активизировать строку «Длительность, мкс», нажав клавишу « ». Установить значение длительности развертки 3.000. Нажать клавишу « ».

Выбрать строку меню «ГРИ2» и, вращая ручку энкодера, установить в строке «Источник» надпись «внутр.». Нажав клавишу « », установить в строке «Частота» значение частоты заполнения радиоимпульса - 2500 кГц. Нажать клавишу « ».

Выбрать строку меню «ГРИ1» и, вращая ручку энкодера, установить в строке «Задержка, мкс» значение задержки радиоимпульса 1 мкс. Нажав клавишу « », установить в строке «N периодов» количество периодов в серии радиоимпульсов - 10. Нажать клавишу « ».

Выбрать строку меню «Аттен.» и, вращая ручку энкодера, установить в строке значение затухания 8 дБ. Нажать клавишу « ».

Выбрать строку меню «Маркер». Активизировать строку «Задержка, мкс», нажав клавишу « ». Вращая ручку энкодера, совместить начало линии маркера с началом первого вступления радиоимпульса. Активизировать строку «Длительность, мкс», нажав клавишу « ». Вращая ручку энкодера, совместить конец линии маркера с концом 10-го периода радиоимпульса. Нажать клавишу « ».

8.2.12 Выбрать строку меню «Аттен.». Нажав клавишу « », установить в строке «Амплитуда, мВ» значение амплитуды радиоимпульса в пределах 1000±10 мВ. Нажать клавишу « ».

8.2.13 Проконтролировать установленные параметры настройки режима «Параметры ЭБ» по экрану дисплея тестера, на котором должен находиться радиоимпульс длительностью десять периодов и амплитудой, не превышающей рабочую область экрана.

Войти в основное меню тестера, нажав клавишу « ». Выбрать и активизировать меню «Параметры ПЭП». Соединить разъемы «П» и «ГИВ» кабелем №6.

Выбрать строку меню «Усилитель» и, вращая ручку энкодера, установить значение усиления приемника 41 дБ. Нажать клавишу « ».

Выбрать строку меню «Развертка» и установить значение задержки развертки - .000 мкс. Нажать клавишу « » и, вращая ручку энкодера, установить длительности развертки 60 мкс. Нажать клавишу « ».

Выбрать строку меню «Синхр.» и в нижней части экрана в строке «Синхр.генератора», вращая ручку энкодера, установить надпись «внутр.». Нажать клавишу « ».

Выбрать строку меню «ГИВ» и вращая ручку энкодера установить в строке «Длительность ИВ, мкс» значение 0,125 мкс. Нажать клавишу « ».

Выбрать строку меню «Маркер». Активизировать строку «Задержка, мкс», клавишу « ». Вращая ручку энкодера, установить значение задержки 37,5 мкс. Активизировать строку «Длительность, мкс», нажав клавишу « ». Вращая ручку энкодера, установить значение длительности 7,5 мкс. Нажать клавишу « ».

8.3 Соединение тестера с испытываемым дефектоскопом

8.3.1 Соединение тестера с испытываемым дефектоскопом осуществляется двумя цепями: сигнальной и цепью синхронизации. Ниже изображены схемы соединения тестера с испытываемым дефектоскопом. Различия в схемах составляют цепи синхронизации:

а) тестер в режиме внутренней синхронизации (рис. 7);

б) тестер в режиме внешней синхронизации с запуском от генератора импульсов возбуждения ПЭП дефектоскопа (рис. 8);

в) тестер в режиме внешней синхронизации с запуском синхроимпульсом дефектоскопа (рис. 9).

Рисунок 7 - Тестер в режиме внутренней синхронизации

Р исунок 8 – Тестер в режиме внешней синхронизации с запуском от генератора импульсов возбуждения дефектоскопа

Рисунок 9 – Тестер в режиме внешней синхронизации с запуском от синхроимпульса дефектоскопа

В режиме внутренней синхронизации (рис. 7) выход синхронизации тестера соединен со входом синхронизации дефектоскопа. Дефектоскоп при этом необходимо перевести в режим внешней синхронизации. При работе тестера в режиме внутренней синхронизации в строке меню «Синхр.», «Синхр. генератора» должен быть установлен режим «внутр.».

В режиме внешней синхронизации (рис. 8, рис. 9) дефектоскоп необходимо перевести в режим внутренней синхронизации. Параметры синхроимпульсов, подаваемых с дефектоскопа на входной разъем синхронизации тестера (разъем « » СИНХРОНИЗАЦИЯ), должны быть в пределах:

полярность - любая;

амплитуда от 4 до 600 В;

частота следования от 0, 01 до 10 кГц.

Синхроимпульсом может служить сигнал генератора импульсов возбуждения ПЭП дефектоскопа (рис. 8) или выходной синхроимпульс дефектоскопа (рис. 9).

9 ПОРЯДОК РАБОТЫ

9.1 Измерение параметров опорной чувствительности приемника дефектоскопа

9.1.1 Подготовить тестер к включению, собрав стенд для соединения тестера с испытываемым дефектоскопом (рис.10). Соединить кабель питания тестера с сетью 220 В. Включить тумблер «ВКЛ» и нажать клавишу « ». На экране дисплея появится основное меню тестера. Установить, вращая ручку энкодера, световой курсор на строку «Параметры ЭБ» (рис. 1) и, торцевым нажатием на ручку энкодера, войти в меню режима измерения параметров электронного блока дефектоскопа.

Тестер УЗТ-РДМ

Тройник СР-50-95

- Нагрузка из комплекта принадлежностей

- Электронный блок дефектоскопа

-Кабель №2

Кабель №5

Кабель №4

Рисунок 10 - Схема стенда для измерения параметров чувствительности приемника дефектоскопа при раздельной схеме генераторно-приемного тракта дефектоскопа

9.1.2 Установить номинальные параметры сигнала тестера, указанные в технических требованиях на дефектоскоп данного типа. При отсутствии таких указаний установить регуляторы тестера в положения, указанные ниже.

Выбрать и активизировать энкодером строку меню «Синхр.» и установить, вращая ручку энкодера, в строке «Синхр. генератора» надпись «внешн.». Нажать клавишу « ».

Выбрать и активизировать энкодером строку меню «Усилитель» и, вращая ручку энкодера, установить в активизированной строке «Усиление, дБ», значение усиления приемника - 41 дБ. Нажать клавишу « ».

Выбрать и активизировать энкодером строку меню «Развертка», и в активизированной строке «Задержка, мкс», внизу экрана, вращая ручку энкодера, установить значение задержки развертки 0.000. Активизировать, нажав клавишу « », строку «Длительность, мкс» и, вращая ручку энкодера, установить значение длительности развертки 6.000. Нажать клавишу « ».

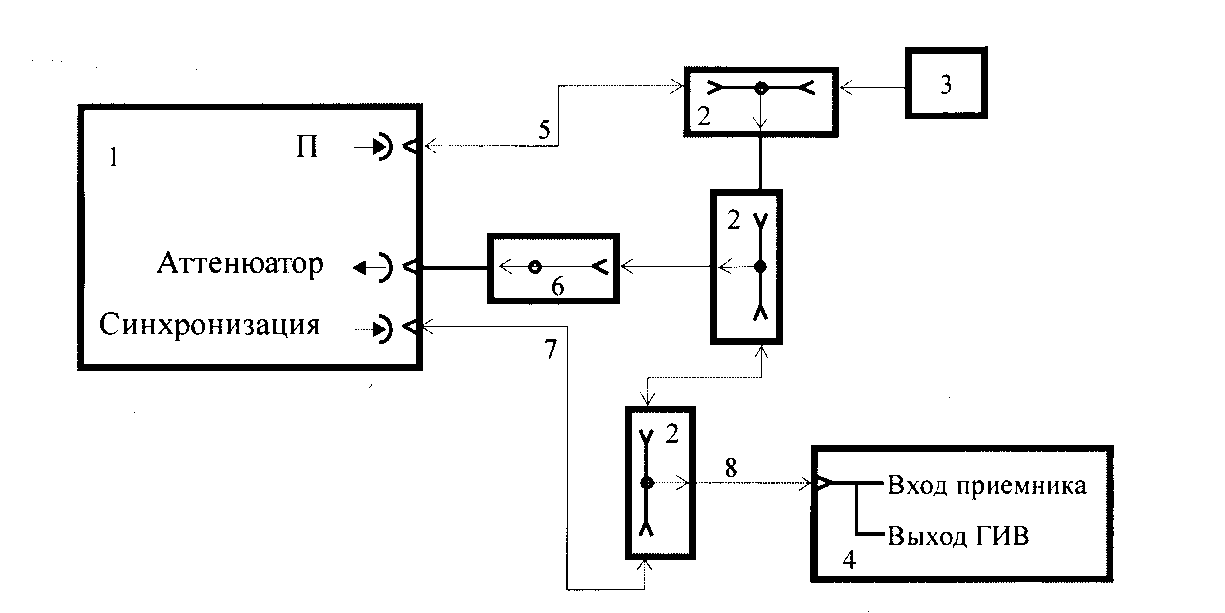

Если генераторно-приемный тракт дефектоскопа работает в совмещенном режиме, необходимо собрать стенд согласно рис. 11.

Тестер УЗТ-РДМ

- Тройник СР-50-95

- Нагрузка из комплекта принадлежностей тестера

- Электронный блок дефектоскопа

- Кабель № 2

- Ограничитель из комплекта принадлежностей тестера

-Кабель №4

- Кабель №5

Рисунок 11 - Схема стенда для измерения параметров чувствительности приемника дефектоскопа при совмещенной схеме генераторно-приемного тракта дефектоскопа

Выбрать и активизировать энкодером строку меню «ГРИ2» и установить, вращая ручку энкодера, в активизированной внизу экрана, строке «Источник» надпись «внутр.». Активизировать, нажав клавишу « », строку меню «Частота, кГц» и, вращая ручку энкодера, установить необходимое значение частоты заполнения радиоимпульса. Нажать клавишу « ».

Выбрать и активизировать энкодером строку меню «ГРИ1». Регулируя вращением ручки энкодера значения параметров в активизированных строках «Задержка, мкс» и «N периодов», установить значение задержки радиоимпульса 1 мкс, количество периодов в серии радиоимпульсов - 10. Нажать клавишу « ».

Выбрать и активизировать энкодером строку меню «Аттен.» и, вращая ручку энкодера, установить в активизированной строке «Затухание, дБ» значение затухания 8 дБ. Нажать клавишу « ».

9.1.2.7 Выбрать строку меню «Маркер». Активизировать строку «Задержка, мкс», нажав клавишу « ». Вращая ручку энкодера, совместить начало линии маркера с началом первого вступления радиоимпульса. Активизировать строку «Длительность, мкс», нажав клавишу « ». Вращая ручку энкодера, совместить конец линии маркера с концом 10-го периода радиоимпульса. Нажать клавишу « ».

9.1.2.8 Выбрать и активизировать энкодером строку меню «Аттен.» и установить в строке «Амплитуда, мВ» значение амплитуды радиоимпульса в пределах (1000±10) мВ. Нажать клавишу « ».

9.1.3 Установить регуляторы дефектоскопа в положения, указанные в ТУ на дефектоскоп данного типа.

При отсутствии указаний в ТУ установить:

режим синхронизации дефектоскопа (внешний или внутренний) в зависимости от схемы соединения тестера с дефектоскопом (рис.7, рис. 8, рис. 9);

длительность развертки - около 100 мкс;

необходимый частотный диапазон приемника дефектоскопа;

отключить ВРЧ и отсечку;

Установить чувствительность приемника дефектоскопа в соответствии с требованиями ТУ на дефектоскоп.

Выбрать и активизировать энкодером строку меню «ГРИ1» и, регулируя вращением энкодера значения параметров в активизированной строке «Задержка, мкс», расположить сигнал на экране дефектоскопа в центре экрана. Нажать клавишу « ».

Выбрать и активизировать энкодером строку меню «Развертка» и в активизированной строке «Задержка, мкс», вращая ручку энкодера, установить сигнал на экране тестера в зоне Маркера. Регулируя вращением ручки энкодера «Задержку, мкс» и «Длительность, мкс» в строке меню «Маркер», установить маркер в пределах сигнала. Нажать клавишу « ».

Выбрать и активизировать энкодером строку меню «Аттен.». Установить в активизированной строке «Затухание, дБ», вращением ручки энкодера, вершину сигнала на экране дефектоскопа на стандартный или пороговый уровень. В нижней части экрана в строке «Амплитуда, «мВ» будет указано пороговое значение чувствительности дефектоскопа. Нажать клавишу « ».
