4.7. Просмотр и удаление настроек
Последовательность действий |
Изображение на экране |
Вызвать меню «режим работы» многократным нажатием , выбрать «ПРОСМОТР НАСТРОЕК». Ввести номер требуемой настройки, нажать . Выбирая пункты «ОПЕРАТИВНЫЕ ПАРАМЕТРЫ», «ОБЩИЕ ПАРАМЕТРЫ», «РАЗВ., ЗОНЫ ВС», «ВРЧ» и «ПОИСК», просмотреть параметры требуемой настройки. Для удаления настройки выбрать пункт «УДАЛИТЬ», нажать |
|
4.8. Просмотр и удаление блока этапов
Последовательность действий |
Изображение на экране |
Вызвать меню «режим работы» многократным нажатием , выбрать «ПРОСМОТР блока этапов», ввести номер просматриваемого блока этапов, нажать . Выбирать пункт «НОМЕР ЭТАПА», просмотреть все имеющиеся этапы контроля. Для удаления блока этапов выбрать пункт «УДАЛИТЬ», нажать . |
|
5. Передача данных на персональный компьютер (ПК)
Последовательность действий |
Изображение на экране |

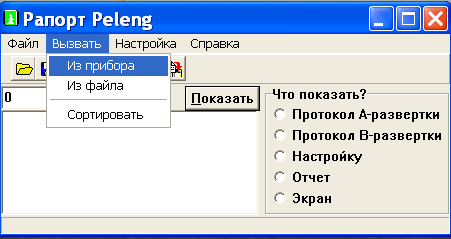

Установить на ПК программу "Рапорт Пеленга". Подключить выключенный дефектоскоп кабелем к ПК. Включить дефектоскоп, в меню "Вызвать" выбрать "Из прибора". Убедиться, что в статусной строке появилась надпись "Соединение: "Пеленг"№ ___версия___".
|
|

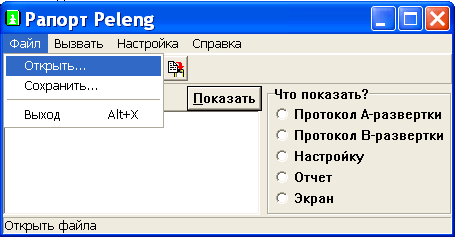

Для получение данных из файла, сохраненного на ПК необходимо: 1.В меню "Файл" выбрать "Открыть" . 2 В окне "Открытие файла" дважды щелкнуть мышкой на файл с необходимыми данными. 3 Убедиться, что после открытия файла его имя появилось в подменю "Из файла".
|
|
Приложение А

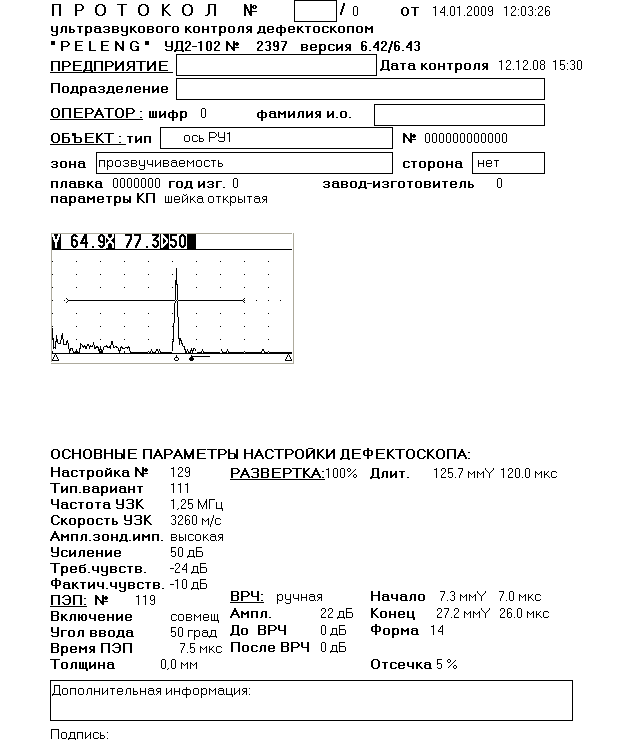

Протокол А-развертки
Приложение Б

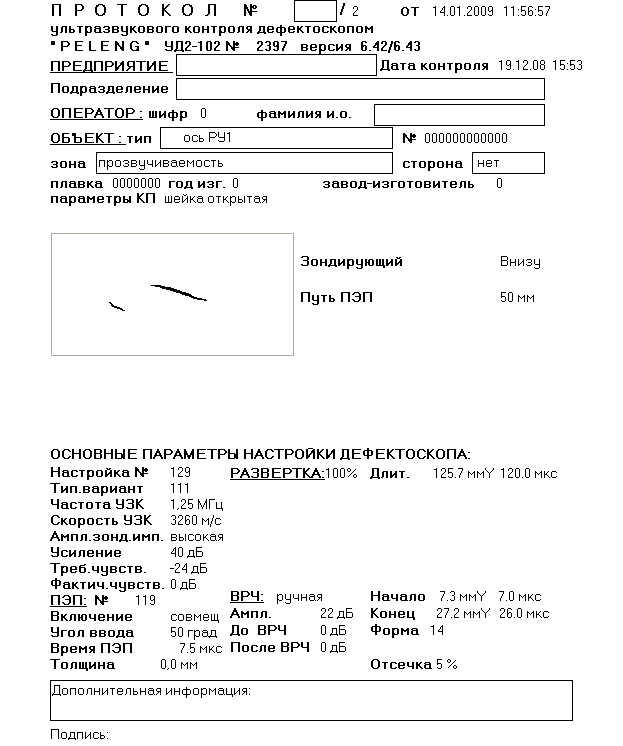

Протокол В-развертки
Приложение В

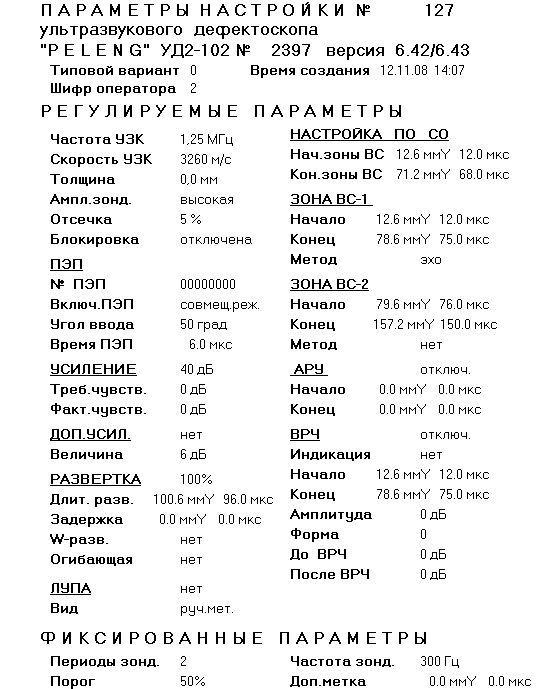

Протокол настройки
Приложение Г

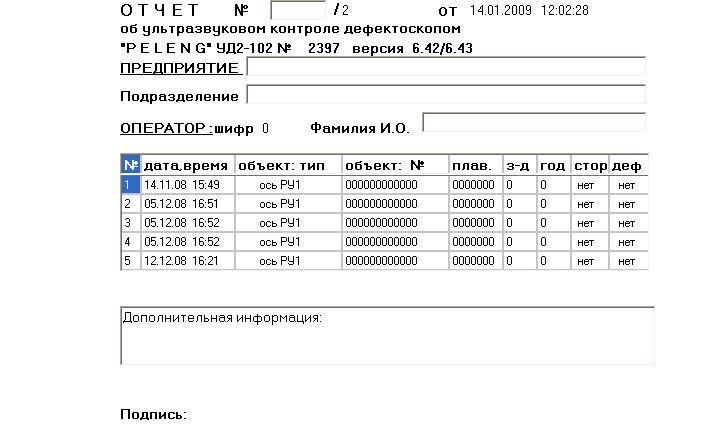

Отчет о контроле
Приложение Д

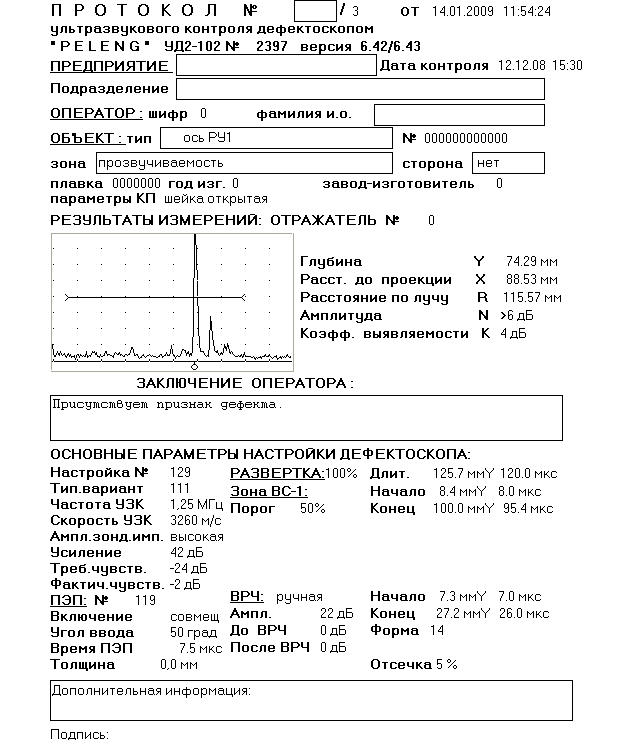

Протокол экрана
