1 Назначение

Наименование параметра или характеристики

Значение параметра или характеристики

Методы ультразвукового контроля, реализуемые дефектоскопом

эхо, (ЗТМ)

Амплитуда зондирующих импульсов, В

160; 80

Рабочая частота, МГц

0,4; 1,25; 2,5

Частота следования зондирующих импульсов, Гц

300

Диапазон регулировки усиления (чувствительности), дБ

от 0 до 80

Дискретность регулировки усиления (чувствительности), дБ

1

Диапазон регулировки компенсированной отсечки, %

О ÷ 25

Диапазон изменения длительности А – развертки, мкс

24 ÷ 6144

Диапазон изменения зоны ВРЧ мкс

24 ÷ 6144

Регулировка формы ВРЧ, диапазон градаций

-20 ÷ +25

Глубина (амплитуда) ВРЧ, дБ

не более 40

Количество зон временной селекции (ВС)

2

Диапазон изменения скорости распространения УЗК, м/с

от 100 до 9000

Электропитание, В: от сети

от встроенного аккумулятора

220

12

Рис. 3.1 Передняя панель дефектоскопа

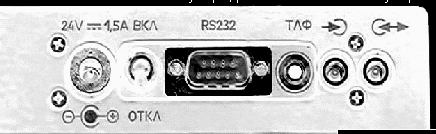

Рис. 3.2 Верхняя панель дефектоскопа

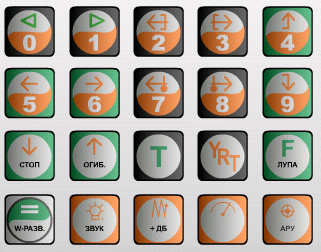

ВКЛ

ОТКЛ

Включение (выключение) дефектоскопа.

1) Перемещение по пунктам меню вниз (вверх).

2) При последовательном нажатии кнопок включается режима «Стоп-кадр»

3) При последовательном нажатии кнопок включается режим «Огибающая».

1) Уменьшение (увеличение) параметра, переключение состояний в выделенном пункте меню.

2) При нажатии кнопки ввод цифр 5,6. Возврат основной функции кнопок осуществляется повторным нажатием кнопки

1) Вызов текущего пункта меню , возврат в предыдущее меню .

2) При нажатии кнопки ввод цифр 4,9. Возврат основной функции кнопок осуществляется повторным нажатием кнопки

1) Перемещение ручной метки глубиномера.

2) При нажатии кнопки ввод цифр 7,8. Возврат основной функции кнопок осуществляется повторным нажатием кнопки

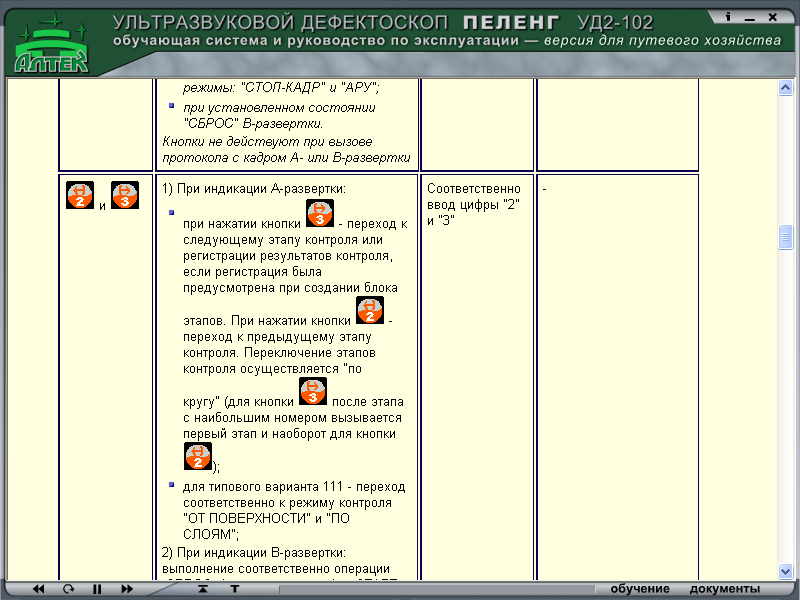

1) - переход к следующему этапу контроля; - возврат к предыдущему этапу контроля.

2) При нажатии кнопки ввод цифр 2,3. Возврат основной функции кнопок осуществляется повторным нажатием кнопки

1) Переключение основной функции кнопок с цифрами в режим ввода цифровых значений (F-режим). Возврат основной функции кнопок осуществляется повторным нажатием кнопки.

2) При последовательном нажатии кнопок включение (отключение) режима "Лупа" (только при индикации меню «Настройка»). В дефектоскопе реализовано четыре вида режима «ЛУПА»: «ВС-1», «ВС-2», «ВС-1 +ВС-2», «РУЧ. МЕТ»

Вызов меню «ИЗМЕРЕНИЕ» при однократном нажатии кнопки.

При следующем нажатии кнопки меню перемещается по экрану.

После третьего нажатия кнопки меню удаляется с экрана.

Вызов меню «НАСТРОЙКА» при однократном нажатии кнопки.

При следующем нажатии кнопки меню перемещается по экрану.

После третьего нажатия кнопки меню удаляется с экрана.

Примечание: вызов меню «НАСТРОЙКА» из подменю «ОБЩИЕ ПАРАМЕТРЫ» осуществляется нажатием кнопки

При последовательном нажатии кнопки с кнопками , или происходит переход соответственно в режимы «СТОП-КАДР», «ОГИБАЮЩАЯ» или «ЛУПА».

1) Регулировка усиления приемного тракта дефектоскопа отградуированного в дБ. Текущее усиление индицируется в верхней строке индикации.

2) При нажатии кнопки ввод цифр 0,1. Возврат основной функции кнопок осуществляется повторным нажатием кнопки .

Переключение индуцируемых величин в верхней строке индикации:

Y, X – координаты дефекта.

► - текущее усиление.

R – расстояние до дефекта по лучу.

N – превышение амплитуды эхо-сигнала в стробе над порогом АСД.

Т – время распространения ультразвука до дефекта и обратно.

К – разность в дБ между амплитудой сигнала от дефекта и опорного отражателя.

Вызов меню «ПОИСК» при однократном нажатии кнопки.

При следующем нажатии кнопки меню перемещается по экрану.

После третьего нажатия кнопки меню удаляется с экрана.

Вызов меню «ИНДИКАТОРЫ» при однократном нажатии кнопки.

При повторном нажатии кнопки меню удаляется с экрана.

Включение режима «ПАУЗА» для экономии энергии аккумулятора во время перерывов в работе. Возврат из паузы осуществляется нажатием любой кнопки.
