Запись параметров дефекта
После принятия решения и заключения установить ФП над дефектом в точке, где градиент достигает максимума, и, удерживая ФП в этой точке, нажать кнопку ЗАПИСЬ. При этом в память дефектоскопа заносится текущий градиент и текущий порог. Далее произойдет переход в состояние готовность к вводу технологической информации (рис. 2.3). Для реализации перехода необходимо, чтобы работали индикаторы дефектов.
Рис. 2.3. Карта перехода при записи информации о детали
В первом состоянии в память дефектоскопа заносится заводской номер изделия. Во втором состоянии заносится заводской номер детали (в одном изделии может быть несколько деталей), код детали (двухзначное число) и параметр детали (четырёхзначное число). В третьем состоянии заносится год изготовления детали, код завода-изготовителя и личный номер дефектоскописта. В четвёртом состоянии заносится тип дефекта, зона расположения дефекта, размер и решение дефектоскописта или комиссии (0 – ремонт, 1 – брак).
Запись характеристик поля
2.5.1. До выполнения операции запись характеристик поля необходимо проверить состояние памяти прибора. О переполнении памяти предупреждает мигающий символ «Z», который появляется вместо мигающего двоеточия в верхней строке дисплея. При переполнении необходимо переписать информацию на компьютер или очистить память путем выполнения операции тестирования памяти.
2.5.2. Запись единичных значений поля или градиента осуществляется при нажатии кнопки ЗАПИСЬ. Если произведена запись первого значения, на позиции 14 первой строки символ «:» заменяется на символ «F», который обозначает, что память прибора частично заполнена (см. рис. 2.4).

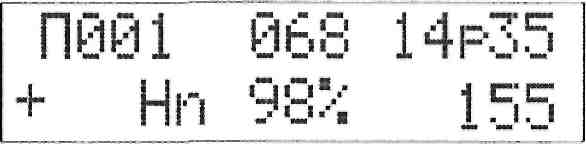

Рис. 2.4. Вид экрана
Количество выполненных измерений (при неизменном состоянии прибора) индицируется на позициях 3-5 первой строки дисплея при измерении поля, или на позициях 14-16 второй строки дисплея при измерении градиента (на рисунках показано, что выполнено одно измерение поля). В рамках операции запись характеристик поля оператор имеет возможность записать в память прибора до 16 000 измеренных значений. Эта информация в дальнейшем должна выводиться и обрабатываться на ЭВМ, при этом:
последовательно снятые точки под одним заголовком будут представлены в виде графика, по оси у которого будет измеряемая величина, а по оси х - номер отсчета;
если при записи последовательных значений нажать кнопку МАРКЕР, то счетчик номера измеренного значения (отсчета) устанавливается в нулевое положение и начнется запись отсчетов в новый столбец таблицы измеренных значений. В дальнейшем эта таблица будет использована для построения трехмерной картины на экране ЭВМ: по оси х будет откладываться номер отсчета в столбце, по оси у - номер столбца, по оси z - измеренная величина;
введение нового заголовка или переключение типа измерителя приведет к записи информации на новую страницу с автоматической фиксацией времени начала новой серии измерений.
2.5.3. Трехмерная картина будет представлять собой распределение поля или градиента на контролируемой поверхности, если отсчеты снимаются при построчном сканировании поверхности с помощью ФП и манипулятора МУМ-433. Для работы с манипулятором необходимо:
Вставить ФП в манипулятор и закрепить его фиксатором (рис. 2.2);
Нажать кнопку М (на дисплее должен высветиться символ М) (рис. 2,5);

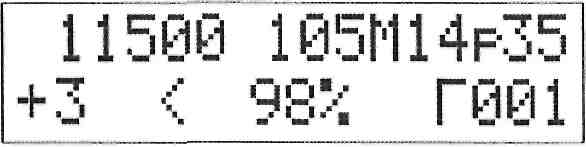

Рис. 2.5. Вид экрана
Установить «зубчик» манипулятора в среднее положение;
Установить манипулятор в исходное положение для сканирования поверхности детали в выбранном направлении;
Нажать кнопку ЗАПИСЬ и медленно вести манипулятор по выбранному направлению; примерно через каждый миллиметр пути должен подаваться звуковой и световой сигналы, а показания счетчика количества точек (отсчетов) увеличиваться на единицу;
После первого сканирования нажать кнопку МАРКЕР. При этом счетчик количества точек установится в нулевое положение (см. рис. 2.6);

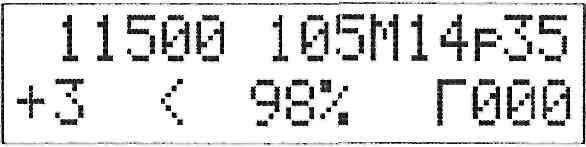

Рис. 2.6. Вид экрана
Для выполнения последующих (параллельных) сканирований выполнить пункты 3), 4), 5), 6).
