Федеральное агентство железнодорожного транспорта

Федеральное государственное бюджетное образовательное учреждение

высшего образования

«ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ ИПЕРАТОРА АЛЕКСАНДРА I»

(ФГБОУ ВО ПГУПС)

Кафедра «Методы и приборы неразрушающего контроля»

Курсовая работа

по дисциплине

«Методы магнитного контроля»

Вариант 1

Выполнил ст.гр. ПБ-313._____________________________ Ермоленко М.В.

Проверил преп.____________________________________ Коновалов Р.С.

Санкт-Петербург

201

№ варианта	Задача №1			Задача
	Глубина h, мм	Раскрытие 2b, мм	Плоскость у, мм
1	1	0,2	1	№ 2, 5

Задача №1

Провести расчет напряженности магнитного поля модели дефекта типа «вертикальная прорезь».

Рис. 1. Модели дефекта типа «вертикальная прорезь»:

а – модель типа А; б – модель типа B

Для модели типа А напряженность поля задается выражениями:

,

где  – плотность магнитных зарядов.

Для модели типа B:

,

где – напряженность магнитного поля внутри трещины.

Результаты расчета для обеих моделей А и В привести в виде кривых и , а также – листинга расчетной программы.

Решение:

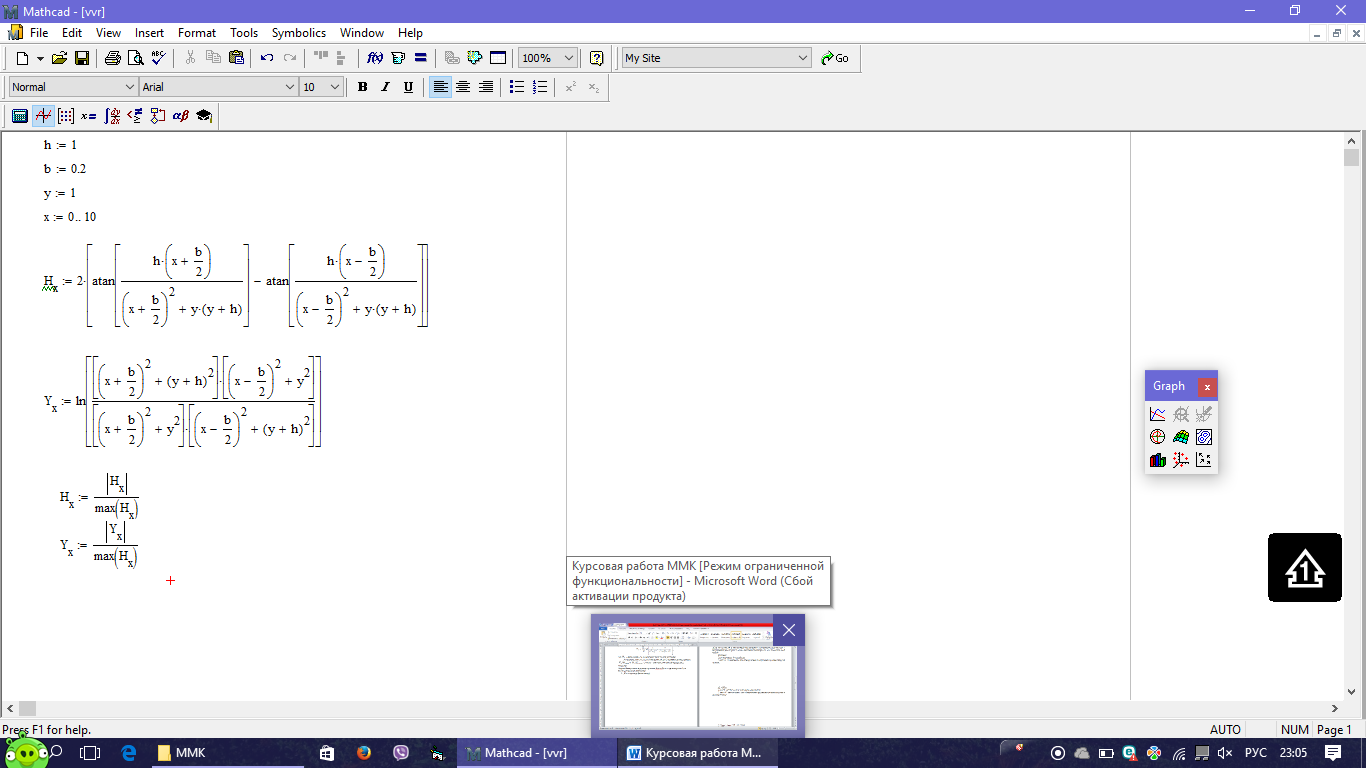

Задача была решена в двух программах Matcad(для модели дефекта А) и Excel(для модели дефекта В)

1. Для модели дефекта типа А:

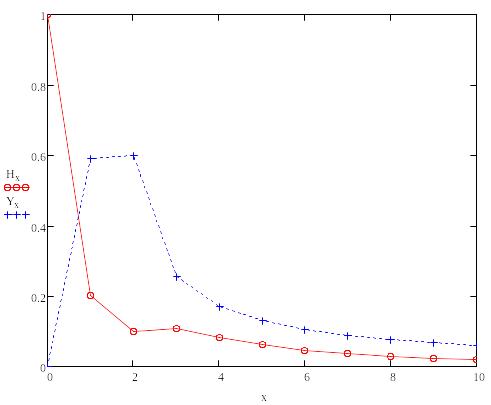

Рис.1.2.

Задача №2

Выберите значение тока для создания магнитного поля напряженностью Н=80 А/см на внешней и внутренней поверхностях цилиндрической втулки с внутренним диаметром 16 мм и с внешним диаметром 24 мм. Поясните свой выбор.

Решение: Задача решена 4 способами.

1 способ: соленоидом, для обнаружения поперечных трещин снаружи детали.

nI = 2Hrπ

I = (2*3.14*80*1.2)/10 = 60.288A (при n=10)

2 способ: соленоидом, для обнаружения круговых трещин снаружи и внутри детали.

r = r_внеш – r_внут = 12 – 8 = 4мм

I = H2πr

I = (80*2*3.14*0.4)/10 = 20А

3 способ: проводником с током, для обнаружения поперечных трещин внутри детали.

.In = 2Hπr

I = 2*80*3.14*1.2 = 602.88А

4 способ: пропусканием тока по детали для обнаружения продольных трещин в детали.

I = 3Hd, где d – внешний диаметр цилиндра

I = 3*80*2.4 = 576А

Ответ: выбор способа зависит от необходимости обнаружения дефектов той или иной ориентации.

Задача №5

Проконтролировать качество сварного шва (с целью обнаружения непровара) длиной 1 м на трубе диаметром 500 мм. Толщина стенки трубы =16 мм, материал – сталь Ст3, ширина шва b=20 мм, высота валика усиления l=3 мм. Выбрать метод контроля и рассчитать режим намагничивания.

Решение:

Выбираю магнитографический метод контроля. Процесс контроля состоит из двух операций: намагничивания детали специальными устройствами, при котором поля дефектов записываются на магнитную ленту; воспроизведение или считывание записи с ленты.

Намагничивание поверхности объекта контроля и ленты осуществляется подвижным электромагнитом.
