МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра математического обеспечения и применения ЭВМ

отчет

По лабораторной работе № 2

по дисциплине «Сети и телекоммуникации»

Тема: Настройка таблиц маршрутизации

Студент гр. 0303		Болкунов В.О.
Преподаватель		Борисенко К. А.

Санкт-Петербург

2022

Цель работы.

Изучение методов статической маршрутизации в IP-сетях; овладение управлением таблицами маршрутизации на узлах сетевого уровня.

Порядок выполнения работы.

1. Для всех узлов сети установить IP-адреса, маски подсетей и шлюзы по умолчанию, чтобы добиться успешного выполнения Echo-запроса ближайших соседей (находящихся в одной подсети).

2. Настроить таблицы маршрутизации на маршрутизаторах, чтобы добиться доставки пакетов от узла K1 к узлу K2 и обратно, от узла K2 к K3 и обратно, от узла K3 к K1 и обратно. Пакеты должны доходить до узлов кратчайшим путем.

3. Настроить таблицы маршрутизации на узлах K1, K2 и K3, чтобы обеспечить кратчайшую доставку пакетов между этими узлами, если это невозможно было обеспечить в п. 2.

В отчете привести конфигурацию TCP/IP для каждого из узлов, таблицы маршрутизации, результаты Echo-запросов между узлами K1, K2 и K3, а также обоснование правильности и оптимальности выбранных маршрутов.

Выполнение работы.

1. Установлена следующая конфигурация для компьютеров в сети

(табл.1), и для маршрутизаторов (табл. 2)

Таблица 1: Конфигурация компьютеров

Узел	IP адрес	Маска подсети	Шлюз по умолчанию
PC1 (K1)	204.188.45.1	255.255.255.192	204.188.45.3
PC2 (K2)	204.188.45.65	255.255.255.192	204.188.45.67
PC3 (K3)	204.188.45.129	255.255.255.192	204.188.45.132

Таблица 2: Конфигурация маршрутизаторов

Узел	IP адрес (eth0)	IP адрес (eth1)	Маска	Шлюз по умолчанию
R1	204.188.45.2	204.188.45.193	255.255.255.192	204.188.45.195
R2	204.188.45.66	204.188.45.194	255.255.255.192	204.188.45.193
R3	204.188.45.130	204.188.45.195	255.255.255.192	204.188.45.194
R4	204.188.45.3	204.188.45.131	255.255.255.192	204.188.45.132
R5	204.188.45.67	204.188.45.4	255.255.255.192	204.188.45.67
R6	204.188.45.68	204.188.45.132	255.255.255.192	204.188.45.3

Существующие подсети в сети изображены на рисунке 1, «карта» шлюзов по умолчанию – на рисунке 2.

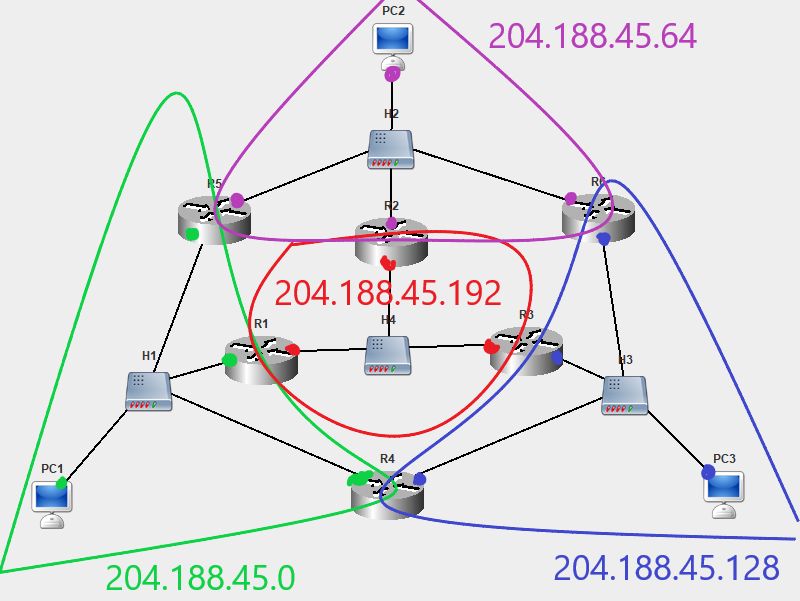

Рисунок 1: подсети

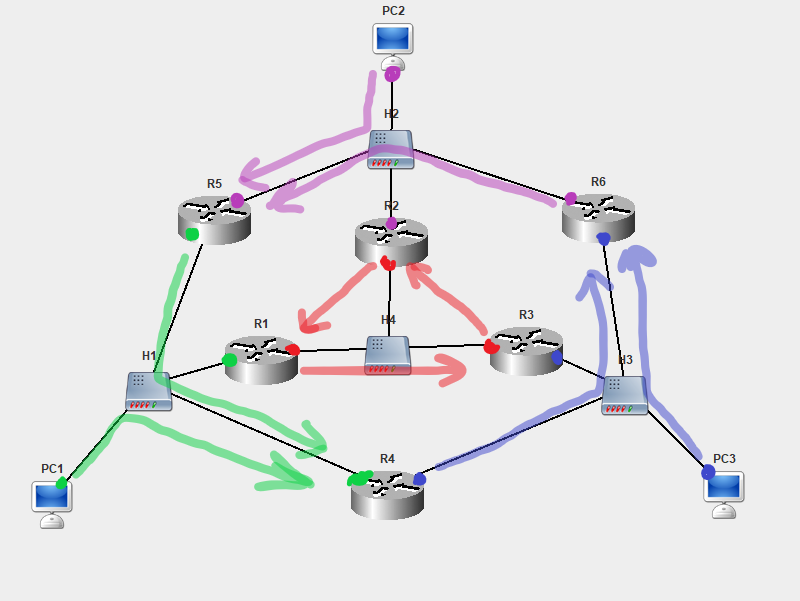

Рисунок 2: шлюзы по умолчанию

Данная конфигурация обеспечивает корректную доставку пакетов внутри подсетей. Для подтверждения были выполнены echo-запросы в каждой из подсетей с узлов PC1, PC2, PC3 и R1 (рис. 3)

Рисунок 3: echo-запросы в подсетях

Более того, такая конфигурация шлюзов обеспечивает корректную работу всей сети, так как маршрутизаторы образуют «кольцевую дорогу» по которой можно пройти в каждую подсеть. Однако маршрут будет не минимальным в некоторых случаях, например если с PC2 отправить запрос на PC1, то он пройдёт через маршрутизаторы R6 и R5, а достаточно пройти по маршрутизатору R4.

2. Таблицу маршрутизации на маршрутизаторах для достижения минимального пути построить невозможно, так как выбор правильного пути должны определять именно узлы PC_ (для каждого компьютера соответственно при выборе одного из маршрутизаторов на пути следования пакетов будет либо 1 либо 2 маршрутизатора). Маршрутизаторы R1, R2, R3 также трогать не имеет смысла, так как при проложении пути следования пакета через них на пути в любом случае будет минимум 2 маршрутизатора.

3. Итого для гарантии кратчайшего пути доставки пакетов должна быть

следующая конфигурация:

Таблица 3: Кратчайшие пути

Промежуточный узел	PC1	PC2	PC3
PC1	-	R5	R4
PC2	R5	-	R6
PC3	R4	R6	-

Соответственная конфигурация таблиц маршрутизации:

Таблица 4: Конфигурация таблиц маршрутизаций

	IP адрес подсети	Маска	Шлюз
PC1	204.188.45.64	255.255.255.192	204.188.45.4
	204.188.45.128	255.255.255.192	204.188.45.3
PC2	204.188.45.0	255.255.255.192	255.255.255.67
	204.188.45.128	255.255.255.192	255.255.255.68
PC3	204.188.45.0	255.255.255.192	204.188.45.131
	204.188.45.64	255.255.255.192	204.188.45.132

В итоге все компьютеры могут отправлять друг другу echo запросы

(рис.4). При этом пакеты проходят по кратчайшему пути, для примера лог echo запроса от PC1 к PC2 представлен на рисунке 5.

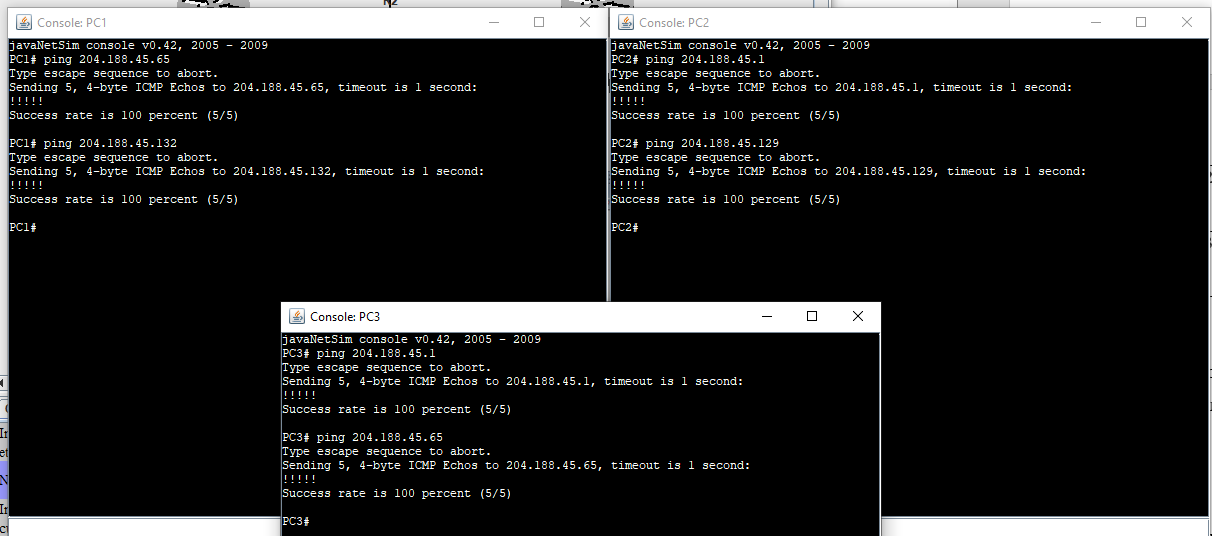

Рисунок 4: Echo-запросы с компьютеров друг-другу

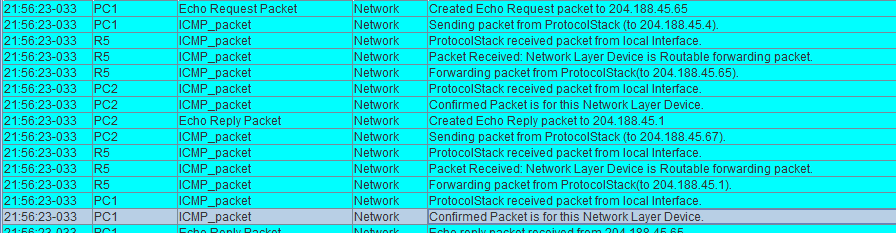

Рисунок 5: Путь следования ICMP пакета

Выводы:

В ходе выполнения работы

• были исследованы методы статической маршрутизации в IP-сетях

• выполнена конфигурация сети для успешного выполнения echo запросов внутри каждой из подсетей

• статически настроены таблицы маршрутизации в узлах для обеспечения корректной отправки пакетов между компьютерами.

Контрольные вопросы

1. Что такое маршрутизация?

- определение маршрута передачи пакетов в сети.

2. Для чего предназначен маршрутизатор?

- сетевое устройство осуществляющее маршрутизацию (принимает решения о пересылки пакетов)

3. Перечислите типы маршрутизации.

- статическая (на основе заданной таблицы)

- динамическая (с помощью протоколов динамической маршрутизации)

4. Что такое таблицы маршрутизации и для чего они нужны?

- структура данных в узле сети для определения шлюза для отправки пакета по адресу назначения (то есть в таблице адрес узла или подсети назначения соответствует шлюзу куда надо отправить пакет, для того чтобы он дошёл до получателя)

5. Какие типы записей могут быть в таблице маршрутизации?

- в качестве пункта назначения может быть адрес узла, адрес подсети, либо для шлюза по умолчанию адрес 0.0.0.0 с маской 0.0.0.0

6. Объясните механизм статической маршрутизации.

- при получении пакета маршрутизатор определяет, в какой подсети находится узел назначения. И если он в подсети маршрутизатора, пакет отправляется напрямую этому узлу, иначе производится поиск в таблице маршрутизации и пакет отправляется на указанный в таблице шлюз, если было найдено соответствие, иначе же пакет отправляется на шлюз по умолчанию.

7. Какие есть виды протоколов динамической маршрутизации?

- Внутридоменные - IGP, и междоменные - EGP
