lab1 / 0303_Болкунов_ВО_ЛР1
.pdfМИНОБРНАУКИ РОССИИ САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ «ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА)
Кафедра математического обеспечения и применения ЭВМ
ОТЧЕТ По лабораторной работе № 1
по дисциплине «Сети и телекоммуникации» Тема: Настройка IP-адресов в сети
Студент гр. 0303 |
|
Болкунов В.О. |
|
Преподаватель |
|
|
Борисенко К. А. |
Санкт-Петербург
2022
Цель работы.
Изучение и практическое освоение основ адресации, разрешения
физических адресов и простейшей маршрутизации в IP-сетях.
Порядок выполнения работы.
1.Исправить структуру сети (если это необходимо), обеспечив корректную доставку кадров на физическом уровне.
2.Задать IP-адреса, маски подсети и шлюзы по умолчанию для всех узлов сети, чтобы обеспечить корректную доставку Echo-запроса от K1 к
K2 и Echo-ответа обратно. Обосновать свои установки.
3.Выполнить Echo-запрос с K1 на K2. Посмотреть вывод программы.
4.Добавить статическую запись ARP для K3 на K1 (или для ближайшего к К1 маршрутизатора, находящегося между К3 и К1). Подождать устаревания ARP-таблиц и выполнить Echo-запрос с K1 на K3. Объяснить результат.
5.Выполнить Echo-запрос на IP-адрес 200.100.0.1 c K1. Объяснить вывод программы.
6.Выполнить Echo-запросы с K1 и K2 на все узлы сети. Убедиться, что
Echo-ответы приходят. В отчет необходимо включить схему сети,
настройки протокола TCP/IP для всех узлов сети и результаты вывода программы, полученные при выполнении Echo-запросов
Выполнение работы.
1) Структура сети корректна и не требует исправлений, сеть изображена на рисунке 1
2

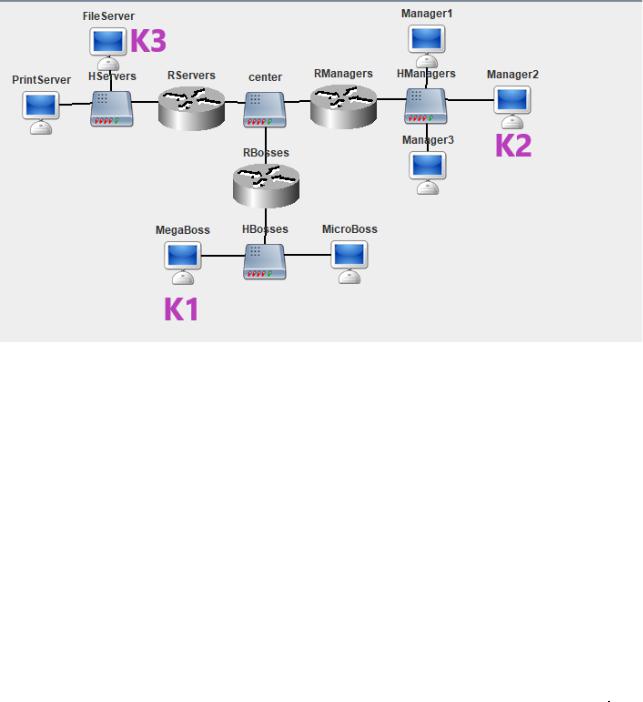

Рисунок 1: физическая структура сети
2) Установлены следующие IP Адреса и шлюзы компьютеров (табл. 1)
Таблица 1: настройка компьютеров в сети
Название |
IP (интерфейс eth0) |
Маска подсети |
Шлюз по умолчанию |
|
|
|
|
MegaBoss (K1) |
172.16.0.5 |
255.255.255.0 |
172.16.0.1 |
|
|
|
|
MicroBoss |
172.16.0.2 |
255.255.255.0 |
172.16.0.1 |
|
|
|
|
Manager1 |
172.16.1.3 |
255.255.255.0 |
172.16.1.1 |
|
|
|
|
Manager2 (K2) |
172.16.1.12 |
255.255.255.0 |
172.16.1.1 |
|
|
|
|
Manager3 |
172.16.1.2 |
255.255.255.0 |
172.16.1.1 |
|
|
|
|
FileServer (K3) |
172.16.10.10 |
255.255.255.0 |
172.16.10.1 |
|
|
|
|
PrintServer |
172.16.10.2 |
255.255.255.0 |
172.16.10.10 |
|
|
|
|
Таким образом в группы компьютеров Боссов, Менеджеров и Серверов находятся каждый в своей подсети 176.16.0.0, 176.16.1.0 и 176.16.10.0
соответсвенно. А шлюз по умолчанию для каждого компьютера содержит адрес роутера в их подсети (для связи с компьютерами из других подсетей).
Для маршрутизаторов установлены следующие настройки (табл. 2)
3
Таблица 2: настройка маршрутизаторов
Название |
IP (eth 0) |
Маска (eth 0) |
IP (eth 1) |
Маска (eth 1) |
Шлюз по умолчанию |
|
|
|
|
|
|
RBosses |
172.16.0.1 |
255.255.255.0 |
10.0.0.2 |
255.0.0.0 |
10.0.0.3 |
|
|
|
|
|
|
RManagers |
172.16.1.1 |
255.255.255.0 |
10.0.0.3 |
255.0.0.0 |
10.0.0.1 |
|
|
|
|
|
|
RServers |
172.16.10.1 |
255.255.255.0 |
10.0.0.1 |
255.0.0.0 |
10.0.0.2 |
|
|
|
|
|
|
На интерфейсе eth0 маршрутизатор связан с компьютерами в своей подсети, а на eth1 маршрутизаторы связаны в свою подсеть 10.0.0.0. В качестве шлюза по умолчанию каждому маршрутизатору установлен адрес следующего маршрутизатора в цепи (образуется своего рода кольцо), таким образом пакет из одной подсети может попасть в остальные.
3)Echo запрос с К1 (172.16.0.5) на К2 (172.16.1.12).
Результаты представлены на рисунке 2.

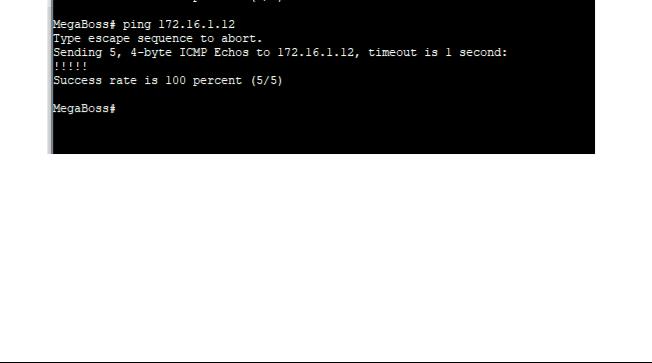

Рисунок 2: результат эхо-запроса с К1 на К2
Ниже представлен отрывок из логов программы на логическом слое
(network). Зелёным выделены строчки подтверждающие корректную отправку
Echo запроса и получение на него ответа.
Таблица 3: логи echo-запроса
|
|
|
Echo Request |
|
|
|
|
|
MegaBoss |
|
|
Created Echo Request packet to 172.16.1.12 |
|
||
|
|
Packet |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
||||
MegaBoss |
ARP_packet |
|
Sending broadcast packet from ProtocolStack. |
||||
|
|
|
|
||||
|
|
|
|
||||
MicroBoss |
ARP_packet |
|
ProtocolStack received packet from local Interface. |
||||
|
|
|
|
||||
|
|
|
|
||||
RBosses |
ARP_packet |
|
ProtocolStack received packet from local Interface. |
||||
|
|
|
|
||||
|
|
|
|
||||
RBosses |
ARP_packet |
|
Confirmed Packet is for this Network Layer Device. |
||||
|
|
|
|
||||
|
|
|
|
||||
RBosses |
ARP_packet |
|
Sending packet from ProtocolStack (to 172.16.0.5). |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
MegaBoss |
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MegaBoss |
|
ARP_packet |
|
Confirmed Packet is |
for this Network Layer Device. |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MegaBoss |
|
ICMP_packet |
|
Sending packet from |
ProtocolStack (to 172.16.0.1). |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Manager2 ARP_packet Confirmed Packet is for this Network Layer Device.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
Manager2 |
|
ICMP_packet |
|
Confirmed Packet is for this |
Network Layer Device. |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Echo Reply |
|
|
|
|
|
|
|
|
Manager2 |
|
|
Created Echo Reply packet to |
172.16.0.5 |
|
|
|||
|
|
Packet |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
MegaBoss |
|
ICMP_packet |
|
Confirmed Packet is for this Network Layer Device. |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Echo Reply |
|
|
|
|
|
|
|
MegaBoss |
|
|
Echo reply packet received from 172.16.1.12 |
|
|
|||
|
|
Packet |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
4) Добавление статической ARP записи
На рисунке 3 показано подтверждение добавления статической ARP
записи. В таблице 4 представлены логи до добавления записи, а в таблице 5 –
после. Зелёным выделены строки подтверждающие корректность echo запроса,
синим выделены строчки, которые есть только в echo-запросе до добавления
ARP записи. Жёлтым выделены общие строки, показывающие работу ARP
протокола между остальными узлами на пути от К1 до К3.

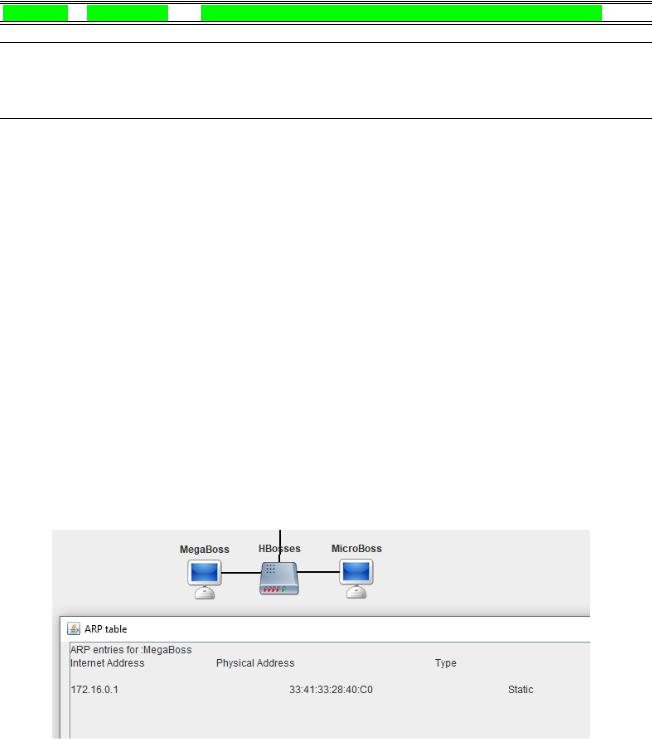

Рисунок 3: ARP таблица для К1
5
Таблица 4: логи до добавления ARP записи
|
|
|
|
|
Echo Request |
|
|
|
|
|
|
|
||
|
MegaBoss |
|
|
|
Created Echo Request packet to 172.16.10.10 |
|
|
|
|
|
||||
|
|
|
Packet |
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
MegaBoss |
|
|
ARP_packet |
|
|
Sending broadcast packet from ProtocolStack. |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|||||||
|
MicroBoss |
|
ARP_packet |
|
|
ProtocolStack received packet from local Interface. |
|
|
|
|||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|||||||||
|
RBosses |
|
ARP_packet |
|
|
ProtocolStack received packet from local Interface. |
|
|
|
|||||
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|||||||||
|
RBosses |
|
ARP_packet |
|
|
Confirmed Packet is for this Network Layer Device. |
|
|||||||
|
|
|
|
|
||||||||||
|
|
|
|
|
||||||||||
|
RBosses |
|
ARP_packet |
|
|
Sending packet from ProtocolStack (to 172.16.0.5). |
|
|||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
MegaBoss |
|
ARP_packet |
|
|
ProtocolStack received packet from local Interface. |
|
|||||||
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
MegaBoss |
|
ARP_packet |
|
|
Confirmed Packet is for this Network Layer Device. |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
RBosses |
|
|
|
ARP_packet |
|
Sending broadcast packet from ProtocolStack. |
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|||||
|
RManagers |
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
|
||||
|
|
|
|
|
|
||||||
|
|
|
|
|
|
||||||
|
RManagers |
|
ARP_packet |
|
Confirmed Packet is for this Network Layer Device. |
|
|||||
|
|
|
|
|
|||||||
|
|
|
|
|
|||||||
|
RManagers |
|
ARP_packet |
|
Sending packet from ProtocolStack (to 10.0.0.2). |
|
|||||
|
|
|
|
|
|||||||
|
|
|
|
|
|||||||
|
RBosses |
|
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
||||
|
|
|
|
|
|||||||
|
|
|
|
|
|||||||
|
RBosses |
|
|
ARP_packet |
|
Confirmed Packet is for this Network Layer Device. |
|
||||
|
|
|
|
|
|||||||
|
|
|
|
||||||||
|
RServers |
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
RManagers |
|
ARP_packet |
|
Sending broadcast packet from ProtocolStack. |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|||
|
RBosses |
|
|
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
|
||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|||||
|
RServers |
|
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
|
|||
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|||||
|
RServers |
|
|
ARP_packet |
|
Confirmed Packet is for this Network Layer Device. |
|
||||
|
|
|
|
|
|
||||||
|
|
|
|
|
|
||||||
|
RServers |
|
|
ARP_packet |
|
Sending packet from ProtocolStack (to 10.0.0.3). |
|
||||
|
|
|
|||||||||
|
|
|
|||||||||
|
RManagers |
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
|||||
|
|
|
|||||||||
|
|
|
|||||||||
|
RManagers |
|
ARP_packet |
|
Confirmed Packet is for this Network Layer Device. |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
RServers |
|
|
|
ARP_packet |
|
Sending broadcast packet from ProtocolStack. |
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|||||
|
PrintServer |
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
|
|
|||
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
||||||
|
FileServer |
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
|
|
|||
|
|
|
|
|
|
||||||
|
|
|
|
|
|
||||||
|
FileServer |
|
ARP_packet |
|
Confirmed Packet is for this Network Layer Device. |
|
|
||||
|
|
|
|
|
|||||||
|
|
|
|
|
|||||||
|
FileServer |
|
ARP_packet |
|
Sending packet from ProtocolStack (to 172.16.10.1). |
|
|||||
|
|
|
|
||||||||
|
|
|
|
||||||||
|
RServers |
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
|||||
|
|
|
|
||||||||
|
|
|
|
||||||||
|
RServers |
|
ARP_packet |
|
Confirmed Packet is for this Network Layer Device. |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
FileServer |
|
ICMP_packet |
|
Confirmed Packet is for this Network Layer Device. |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
Echo Reply |
|
|
|
|
|
|
|
FileServer |
|
|
Created Echo Reply packet to 172.16.0.5 |
|
|
|||
|
|
Packet |
|
|
|
|
|||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
MegaBoss |
|
ICMP_packet |
|
Confirmed Packet is for this Network Layer Device. |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Echo Reply |
|
|
|
|
|
|
|
MegaBoss |
|
|
Echo reply packet received from 172.16.10.10 |
|
|
|||
|
|
Packet |
|
|
|
|
|||
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
|
|
|
Таблица 5: логи после добавления ARP записи
MegaBoss |
Echo Request |
Created Echo Request packet to 172.16.10.10 |
Packet |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
RBosses |
|
|
|
ARP_packet |
|
Sending broadcast packet from ProtocolStack. |
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|||||
|
RManagers |
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
|
||||
|
|
|
|
|
|
||||||
|
|
|
|
|
|
||||||
|
RManagers |
|
ARP_packet |
|
Confirmed Packet is for this Network Layer Device. |
|
|||||
|
|
|
|
|
|||||||
|
|
|
|
|
|||||||
|
RManagers |
|
ARP_packet |
|
Sending packet from ProtocolStack (to 10.0.0.2). |
|
|||||
|
|
|
|
|
|||||||
|
|
|
|
|
|||||||
|
RBosses |
|
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
||||
|
|
|
|
|
|||||||
|
|
|
|
|
|||||||
|
RBosses |
|
|
ARP_packet |
|
Confirmed Packet is for this Network Layer Device. |
|
||||
|
|
|
|
|
|||||||
|
|
|
|
||||||||
|
RServers |
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
RManagers |
|
ARP_packet |
|
Sending broadcast packet from ProtocolStack. |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|||
|
RBosses |
|
|
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
|
||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|||||
|
RServers |
|
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
|
|||
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|||||
|
RServers |
|
|
ARP_packet |
|
Confirmed Packet is for this Network Layer Device. |
|
||||
|
|
|
|
|
|
||||||
|
|
|
|
|
|
||||||
|
RServers |
|
|
ARP_packet |
|
Sending packet from ProtocolStack (to 10.0.0.3). |
|
||||
|
|
|
|||||||||
|
|
|
|||||||||
|
RManagers |
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
|||||
|
|
|
|||||||||
|
|
|
|||||||||
|
RManagers |
|
ARP_packet |
|
Confirmed Packet is for this Network Layer Device. |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
RServers |
|
|
|
ARP_packet |
|
Sending broadcast packet from ProtocolStack. |
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|||||
|
PrintServer |
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
|
|
|||
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
||||||
|
FileServer |
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
|
|
|||
|
|
|
|
|
|
||||||
|
|
|
|
|
|
||||||
|
FileServer |
|
ARP_packet |
|
Confirmed Packet is for this Network Layer Device. |
|
|
||||
|
|
|
|
|
|||||||
|
|
|
|
|
|||||||
|
FileServer |
|
ARP_packet |
|
Sending packet from ProtocolStack (to 172.16.10.1). |
|
|||||
|
|
|
|
||||||||
|
|
|
|
||||||||
|
RServers |
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
|
|||||
|
|
|
|
||||||||
|
|
|
|
||||||||
|
RServers |
|
ARP_packet |
|
Confirmed Packet is for this Network Layer Device. |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
FileServer |
|
ICMP_packet |
|
Confirmed Packet is for this Network Layer Device. |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
Echo Reply |
|
|
|
|
|
|
|
FileServer |
|
|
Created Echo Reply packet to 172.16.0.5 |
|
|
|||
|
|
Packet |
|
|
|
|
|||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
MegaBoss |
|
ICMP_packet |
|
Confirmed Packet is for this Network Layer Device. |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
Echo Reply |
|
|
|
|
|
|
|
MegaBoss |
|
|
Echo reply packet received from 172.16.10.10 |
|
|
|||
|
|
Packet |
|
|
|
|
|||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Как можно увидеть из приведённых логов, после добавления статической
ARP записи, при отправке echo запроса от К1 к К2, узел К1 уже не отправляет
ARP запросы чтобы связать mac-адрес маршрутизатора с его ip, при этом для
7
остальных узлов ARP протокол работает точно также (так как была сделана
только одна статическая запись в узел К1 о маршрутизаторе RBosses).
5) Запрос на несуществующий IP
Таблица 6: echo-запрос на несуществующий узел
|
17:37:21-351 |
|
MegaBoss |
|
Echo Request Packet |
|
Created Echo Request packet to 200.100.0.1 |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
||||
17:37:21-351 |
|
MegaBoss ARP_packet |
|
Sending broadcast packet from ProtocolStack. |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
||||
17:37:21-351 |
|
MicroBoss ARP_packet |
|
ProtocolStack received packet from local Interface. |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
17:37:21-356 |
|
RBosses |
|
ARP_packet |
|
ProtocolStack received packet from local Interface. |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
17:37:21-356 RBosses |
|
ARP_packet |
|
Confirmed Packet is for this Network Layer |
||||||||||
|
|
Device. |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
17:37:21-356 |
|
RBosses |
|
ARP_packet |
|
Sending packet from ProtocolStack (to 172.16.0.5). |
||||||||
|
|
|
|
|
|
|
|
|
|
|
||||
17:37:21-356 |
|
MegaBoss ARP_packet |
|
ProtocolStack received packet from local Interface. |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
17:37:21-356 |
|
MegaBoss ARP_packet |
|
Confirmed Packet is for this Network Layer |
||||||||||
|
|
Device. |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
17:37:21-356 |
|
MegaBoss |
|
ICMP_packet |
|
|
Sending packet from ProtocolStack (to 172.16.0.1). |
|
|||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
||||||||
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
ICMP Time |
|
|
|
|
|
|
||
|
17:37:22-380 |
|
RServers |
|
|
|
Sending ICMP Time Exceeded to 172.16.0.5 |
|
|
|||||
|
|
|
|
Exceeded |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Узел с заданным адресом не был найден (так как его нет), и ICMP пакет
«путешествовал» между узлами в сети, пока не истекло его время жизни, что можно увидеть в предоставленном логе.
6) Echo запросы ко всем узлам

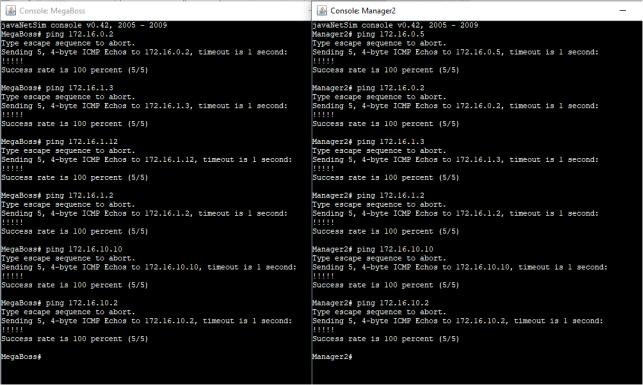

Все echo-запросы с узлов К1 и К2 были успешны, о чём может свидетельствовать скриншот на рисунке 4.
8
Рисунок 4: echo-запросы к остальным узлам в сети
Выводы:
Входе выполнения работы были исследованы
•основы адресации
•разрешения физических адресов
•простейшая маршрутизация в IP-сетях.
Всимуляторе компьютерной сети были настроены нужные параметры узлов для корректной работы сети. На основе построенной сети была исследована работа протоколов ARP и ICMP.
9
Контрольные вопросы
1.Что такое кэш ARP? Какие типы записей могут содержаться в кэше
ARP?
-таблица соответствий ip адреса и mac адреса для узла.
2.Какому классу IP-адресов принадлежат адреса 10.11.0.1, 127.1.1.1?
-частные ip (для локальных сетей)
3.Разделите адресное пространство 192.168.1.0 на четыре подсети при помощи масок.
-255.255.255.0
255.255.255.192
255.255.255.240
255.255.255.252
4. Что такое концентратор? Объясните принцип работы концентратора.
Чем концентратор отличается от повторителя?
- коцентратор – устройство транслирующее сигналы со всех входящих портов на все выходящие порты.
Повторитель же просто усиливает ослабленные сигнал для передачи на большее расстояние.
5.Что такое шлюз?
-устройство или программа обеспечивающие сопряжение сетей,
использующих разные протоколы.
6.Для чего предназначен протокол ICMP?
-для проверки соединений в сети.
10
