lab5 / 0303_Болкунов_ВО_ЛР5

Цель работы.

Исследование возможности встраивания пользовательского обработчика прерываний в стандартный обработчик от клавиатуры. Пользовательский обработчик прерывания получает управление по прерыванию (int 09h) при нажатии клавиши на клавиатуре. Он обрабатывает скан-код и осуществляет определенные действия, если скан-код совпадает с определенными кодами,

которые он должен обрабатывать. Если скан-код не совпадает с этими кодами,

то управление передается стандартному прерыванию.

Порядок выполнения работы.

Шаг 1. Для выполнения лабораторной работы необходимо написать и отладить программный модуль типа .ЕХЕ, который выполняет такие же функции, как в программе ЛР 4, а именно:

1) Проверяет, установлено ли пользовательское прерывание с вектором

09h.

2) Если прерывание не установлено то, устанавливает резидентную функцию для обработки прерывания и настраивает вектор прерываний. Адрес точки входа в стандартный обработчик прерывания находится в теле пользовательского обработчика. Осуществляется выход по функции 4Сh

прерывания int 21h.

3) Если прерывание установлено, то выводится соответствующее сообщение и осуществляется выход по функции 4Сh прерывания int 21h.

Выгрузка прерывания по соответствующему значению параметра в командной строке /un. Выгрузка прерывания состоит в восстановлении стандартного вектора прерываний и освобождении памяти, занимаемой резидентом. Затем осуществляется выход по функции 4Сh прерывания int 21h.

Для того чтобы проверить установку прерывания, можно поступить следующим образом. Прочитать адрес, записанный в векторе прерывания.

Предположим, что этот адрес указывает на точку входа в установленный

2

резидент. На определенном, известном смещении в теле резидента располагается сигнатура, некоторый код, который идентифицирует резидент.

Сравнив известное значение сигнатуры с реальным кодом, находящимся в резиденте, можно определить, установлен ли резидент. Если значения совпадают, то резидент установлен. Длину кода сигнатуры должна быть достаточной, чтобы сделать случайное совпадение маловероятным. Программа должна содержать код устанавливаемого прерывания в виде удаленной процедуры. Этот код будет работать после установки при возникновении прерывания. Он должен выполнять следующие функции:

1)Сохранить значения регистров в стеке при входе и восстановить их при

выходе.

2)При выполнении тела процедуры анализируется скан-код.

3)Если этот код совпадает с одним из заданных, то требуемый код записывается в буфер клавиатуры.

4)Если этот код не совпадает ни с одним из заданных, то осуществляется передача управления стандартному обработчику прерывания.

Шаг 2. Запустите отлаженную программу и убедитесь, что резидентный обработчик прерывания 09h установлен. Работа прерывания проверяется введением различных символов, обрабатываемых установленным обработчиком и стандартным обработчиком.

Шаг 3. Также необходимо проверить размещение прерывания в памяти.

Для этого запустите программу ЛР 3, которая отображает карту памяти в виде списка блоков МСВ. Полученные результаты поместите в отчет.

Шаг 4. Запустите отлаженную программу еще раз и убедитесь, что программа определяет установленный обработчик прерываний. Полученные результаты поместите в отчет.

3

Шаг 5. Запустите отлаженную программу с ключом выгрузки и убедитесь, что резидентный обработчик прерывания выгружен, то есть

сообщения на экран не выводятся, а память, занятая резидентом освобождена.

Для этого также следует запустить программу ЛР 3. Полученные результаты

поместите в отчет.

Шаг 6. Ответьте на контрольные вопросы.

Выполнение работы.

Использованная память (данные):

Символы перевода строки

• endl db 13, 10, '$'

Строки с информацией о работе программы

•loadInfo db "Interrupt handler has been loaded$"

•unloadInfo db "Interrupt handler has been unloaded$"

•loadedInfo db "Interrupt handler is already loaded$"

•unloadedInfo db "Interrupt handler is not loaded$"

Флаг сравнения прерываний (текущего с загружаемым)

• intEqual db 0

Переменные обработчика прерывания:

Идентификатор обработчика (для сравнения с другими):

• intID dw 0ABCDh

Адрес PSP блока программы которая поставила обработчик (нужно для освобождения памяти):

• handlerPsp dw 0

Сегмент предыдущего обработчика:

• prevHandlerSeg dw 0

Смещение предыдущего обработчика

4

• prevHandlerOffset dw 0

Скан-код требуемой клавиши (в данном случае ‘Q’)

• reqKey db 16

Флаг нажатия нужной клавиши

• keyPressed db 0

Строка с информацией о нажатии

• pressedInfo db "Key <Q> has been pressed"

Счётчик нажатий

• pressCounter dw 0

Смещение счётчика в строке вывода

• numOffset dw 25

Размер строки с информацией

• strSize dw 24

Копии регистров для восстановления при выходе из прерывания:

•keepAx dw 0

•keepSp dw 0

•keepSS dw 0

Стек обработчика:

•intStack dw 100h dup(0)

•stackEnd dw 0

Функции и процедуры:

Перевод двухбайтового числа в символы 10ичной с/с

• wordToDecStr proc near _num: word, _buff: word

5

Сам обработчик прерываний

• intHandler proc far

Загрузка обработчика прерывания

• loadInt proc near

Выгрузка обработчика, восстановление предыдущего обработчика и освобождение занятой обработчиком памяти:

• unloadInt proc near

Сравнение текущего обработчика с устанавливаемым:

• compareInt proc near

Сборка

Загрузочный модуль собирается из файла int.asm с помощью утилит

“masm”, “link” и “exe2bin”, для автоматизации сборки написан скрипт build.bat.

1. Резидентный обработчик прерываний

Пример работы обработчика прерывания клавиатуры показан на рисунке

1, список блоков памяти – на рисунке 2.

Рисунок 1: работа обработчика

6

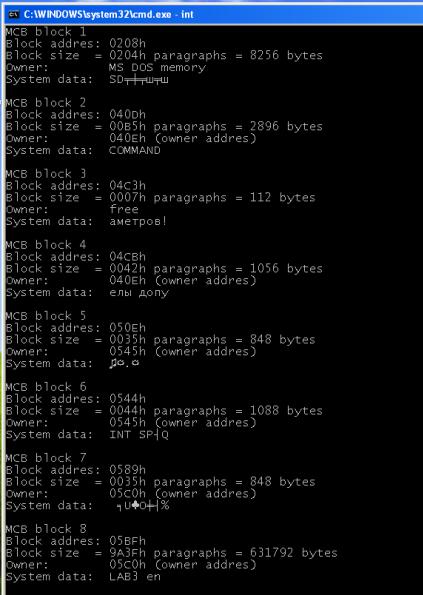

Рисунок 2: список блоков MCB

Как можно заметить, счётчик обновляется при нажатии нужной клавиши.

В списке блоков видно, что программа с обработчиком всё ещё находится в памяти в блоке №6 по адресу 0544h (блоком выше, по адресу 050Eh находится копия среды, переданная программе).

2. Определение установленного обработчика

Если попробовать запустить программу с ещё активным обработчиком, об этом будет выведено оповещение (рис. 3)

7

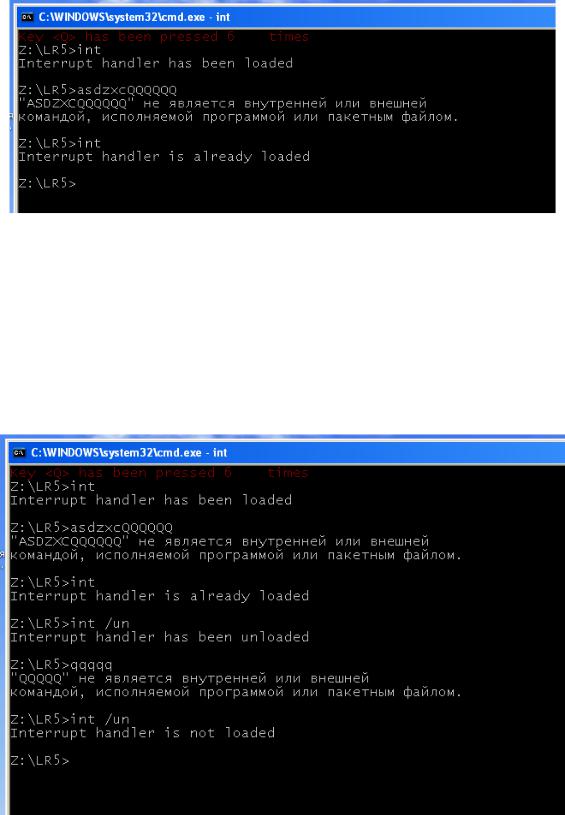

Рисунок 3: обработчик установлен

3. Выгрузка обработчика

При запуске программы с ключом ‘/un’ активный обработчик будет выгружен (рис. 4), и обработка нажатий клавиш прекратится, при этом если обработчик не активен, будет выдано соответствующее оповещение (рис. 4).

Рисунок 4: выгрузка обработчика

При этом память занимаемая обработчиком и его копией среды будет освобождена, что видно на рисунке 5.

8

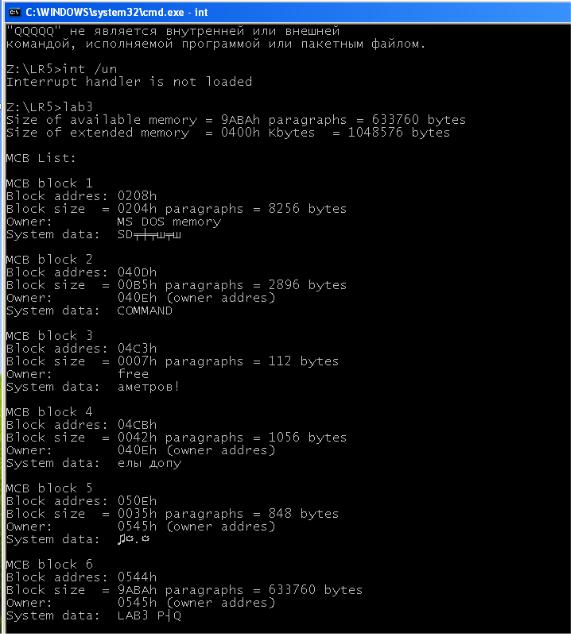

Рисунок 5: MCB список после выгрузки обработчика

Выводы:

В ходе лабораторной работы были исследованы инструменты построения пользовательских обработчиков прерываний и их сопряжение со стандартными,

написан и отлажен программный модуль с функциями загрузки и выгрузки резидентного обработчика, обрабатывающего нажатия клавиш клавиатуры,

который в свою очередь может вызывает стандартный обработчик данного прерывания.

9

Контрольные вопросы

1) Какого типа прерывания использовались в работе?

- только программные:

09h – прерывания нажатия клавиатуры

10h – прерывание видео-сервиса BIOS

16h – прерывание сервиса клавиатуры BIOS

21h – прерывание ядра DOS.

2) Чем отличается скан код от кода ASCII?

- скан-код – уникальный код клавиши клавиатуры, который напрямую подаётся в порт 60h для чтения.

ASCII же является кодовой таблицей символов.

Множества скан-кодов и ASCII символов пересекаются (например буквы и цифры) но не равны, так как есть символы/клавиши присутствующие только в одном множестве, но не в другом.

10
