Контрольные вопросы
Какой узел схемы вольтметра определяет параметр напряжения, фактически измеряемый данным прибором? Какие типы данного узла бывают?
Задача
Определить показание универсального вольтметра с открытым входом при подаче на его вход переменного напряжения:
Задача
Определить: а) коэффициенты формы и амплитуды для заданной формы напряжения; б) найти показания вольтметров двух типов при подаче на них напряжения заданной формы:
Решение
Ответ на первый вопрос
Какой узел схемы вольтметра определяет параметр напряжения, фактически измеряемый данным прибором? Какие типы данного узла бывают?
Напряжение в вольтметре определяет детектор. Детекторы классифицируются на: пиковые, средневыпрямленные, среднеквадратичные: по схеме входа: детекторы с открытым и закрытым входом; по характеристике на линейный и квадратные.
Решение задачи
Определить показание универсального вольтметра с открытым входом при подаче на его вход переменного напряжения:
Универсальный вольтметр имеет открытый вход, поэтому постоянная составляющая = 3 В проходит.
Универсальный вольтметр откликается на максимальное значение измеряемого переменного напряжения (с учетом постоянной составляющей) = и градуируется в среднеквадратических значениях, т.е. коэффициент градуировки равен с = 0.707 (исходя из таблицы). Напряжение, на которое откликается вольтметр
Показания универсального вольтметра с открытым входом U равно
Решение задачи

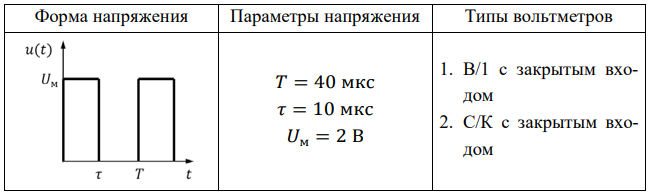

Определить: а) коэффициенты формы и амплитуды для заданной формы напряжения; б) найти показания вольтметров двух типов при подаче на них напряжения заданной формы:
;
c=1,11 ;
C/K с закрытым входом
