Контрольные вопросы
Какой узел схемы вольтметра определяет параметр напряжения, фактически измеряемый данным прибором? Какие типы данного узла бывают?
Задача
Определить
показание универсального вольтметра
с открытым входом при подаче на его вход
переменного напряжения:
Задача

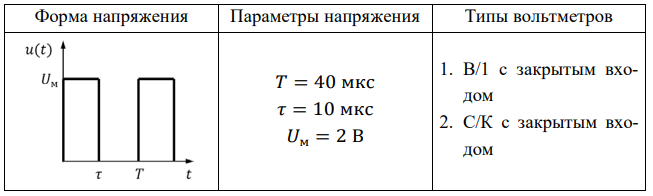

Определить: а) коэффициенты формы и амплитуды для заданной формы напряжения; б) найти показания вольтметров двух типов при подаче на них напряжения заданной формы:
Решение
Ответ на первый вопрос
Какой узел схемы вольтметра определяет параметр напряжения, фактически измеряемый данным прибором? Какие типы данного узла бывают?
Напряжение в вольтметре определяет детектор. Детекторы классифицируются на: пиковые, средневыпрямленные, среднеквадратичные: по схеме входа: детекторы с открытым и закрытым входом; по характеристике на линейный и квадратные.
Решение задачи
Определить показание универсального вольтметра с открытым входом при подаче на его вход переменного напряжения:
Универсальный
вольтметр имеет открытый вход, поэтому
постоянная составляющая
= 3 В
проходит.
Универсальный
вольтметр откликается на максимальное
значение измеряемого переменного
напряжения (с учетом постоянной
составляющей)
=
и градуируется в среднеквадратических
значениях, т.е. коэффициент градуировки
равен с
= 0.707
(исходя из таблицы). Напряжение, на
которое откликается вольтметр
Показания универсального вольтметра с открытым входом U равно
Решение задачи
Определить: а) коэффициенты формы и амплитуды для заданной формы напряжения; б) найти показания вольтметров двух типов при подаче на них напряжения заданной формы:
;
c=1,11
;
C/K с закрытым входом
