Лаба 18 ЭУиСТ
.docxМинистерство цифрового развития, связи и массовых коммуникаций
Российской Федерации
Ордена Трудового Красного Знамени
федеральное государственное бюджетное образовательное учреждение
высшего образования
Московский технический университет связи и информатики
Кафедра экологии, безопасности жизнедеятельности и электропитания
Лабораторная работа №18
«Исследование стабилизаторов постоянного напряжения»
Выполнил:
Проверил:
Ассистент Крюков А.Г.
_________________
Москва, ****
Цель работы
Изучить принципы действия параметрических и компенсационных стабилизаторов постоянного напряжения и определение их основных параметров.
Выполнение
4.3. Исследование параметрического стабилизатора с параллельно включенным транзистором.
Собрать схему, приведенную на рис.1.
Рисунок 1 – Схема для исследования пассивного компенсационного стабилизатора с параллельным регулирующим транзистором.
1. Снять нагрузочную характеристику .
Таблица 1 – Зависимость от .
|
6 |
8 |
10 |
12 |
14 |
16 |
18 |
|
4.49 |
6.37 |
7.78 |
8.27 |
8.3 |
8.32 |
8.33 |
|
32 |
45 |
57 |
97 |
144 |
198 |
249 |
|
31 |
45 |
55 |
58 |
58 |
58 |
59 |
Рассчитать значение коэффициента стабилизации .
находится как разность выходного напряжения при и выходного напряжения при . За номинальное значение следует принимать значение , соответствующее .
Соответственно .
Построить зависимость .

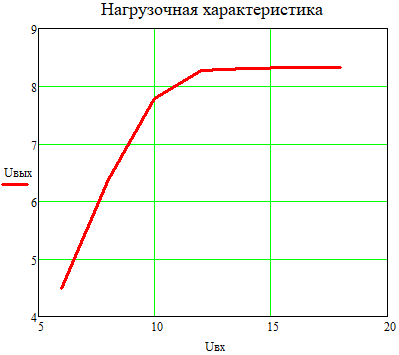

Рисунок 2 – График зависимости .
2. Снять внешнюю характеристику .
Таблица 2 – Зависимость от .
|
ХХ |
|
|
|
|
|
|
|
|
0 |
15 |
37 |
46 |
58 |
75 |
96 |
115 |
|
8.38 |
8.36 |
8.32 |
8.31 |
8.28 |
8.24 |
8.02 |
7.2 |
Определить внутреннее сопротивление стабилизатора .
Построить зависимость .
Рисунок 3 – График зависимости .
4.4. Исследование компенсационного стабилизатора на дискретных элементах.
Собрать схему, приведенную на рис.4.
Рисунок 4 – Схема для исследования компенсационного стабилизатора с последовательным регулирующим транзистором и усилителем в цепи обратной связи.
1. Снять нагрузочную характеристику .
Таблица 3 – Зависимость от .
|
6 |
8 |
10 |
12 |
14 |
16 |
18 |
|
4.2 |
6 |
7.9 |
9.83 |
11.7 |
13.73 |
15.7 |
|
37 |
53 |
70 |
88 |
105 |
124 |
142 |
|
29 |
42 |
56 |
69 |
82 |
97 |
110 |
Рассчитать значение коэффициента стабилизации .
находится как разность выходного напряжения при и выходного напряжения при . За номинальное значение следует принимать значение , соответствующее .
Соответственно .
Построить зависимость .
Рисунок 5 – График зависимости .
2. Снять внешнюю характеристику .
Таблица 4 – Зависимость от .
|
ХХ |
|
|
|
|
|
|
|
|
0 |
26 |
64 |
77 |
96 |
121 |
152 |
193 |
|
15.3 |
14.83 |
14.2 |
13.98 |
13.67 |
13.27 |
12.77 |
12.13 |
Определить внутреннее сопротивление стабилизатора .
Построить зависимость .
Рисунок 6 – График зависимости .
4.5. Исследование интегрального стабилизатора напряжения КР142ЕН8Б.
Собрать схему, приведенную на рис.7.
Рисунок 7 – Схема для исследования компенсационного стабилизатора напряжения КР142ЕН8Б.
1. Снять нагрузочную характеристику .
Таблица 5 – Зависимость от .
|
6 |
8 |
10 |
12 |
14 |
16 |
18 |
|
4.7 |
6.6 |
8.54 |
8.88 |
8.88 |
8.88 |
8.88 |
|
34 |
48 |
62 |
65 |
65 |
65 |
65 |
|
33 |
46 |
60 |
62 |
62 |
62 |
62 |
Рассчитать значение коэффициента стабилизации .
находится как разность выходного напряжения при и выходного напряжения при . За номинальное значение следует принимать значение , соответствующее .
Соответственно .
Построить зависимость .
Рисунок 8 – График зависимости .
2. Снять внешнюю характеристику .
Таблица 6 – Зависимость от .
|
ХХ |
|
|
|
|
|
|
|
|
0 |
15 |
39 |
49 |
62 |
80 |
105 |
140 |
|
8.95 |
8.93 |
8.9 |
8.89 |
8.88 |
8.86 |
8.83 |
8.79 |
Определить внутреннее сопротивление стабилизатора .
Построить зависимость .
Рисунок 9 – График зависимости .
Выводы
В данной работе были изучены принципы действия параметрических и компенсационных стабилизаторов постоянного напряжения и определены их основные параметры, так же проведены соответствующие необходимые измерения и расчеты, построены заданные графики.
