Лаба 14 ЭУиСТ
.docxМинистерство цифрового развития, связи и массовых коммуникаций
Российской Федерации
Ордена Трудового Красного Знамени
федеральное государственное бюджетное образовательное учреждение
высшего образования
Московский технический университет связи и информатики
Кафедра экологии, безопасности жизнедеятельности и электропитания
Лабораторная работа №14
Стабилизирующий преобразователь напряжения
постоянного тока
Выполнил:
Проверил:
Ассистент Крюков А.Г.
_________________
Цель работы
Ознакомиться с функциональной и электрической принципиальной схемами исследуемого стабилизирующего преобразователя напряжения постоянного тока (СПН), а также с принципом работы и назначением всех элементов принципиальной схемы.
Результаты измерений
1. Снятие внешней характеристики
Входное напряжение:
Минимальное и максимальное значения токов нагрузки: .
Таблица №1
№ изм. |
Экспериментальные данные |
Расчетные данные |
|||||||
IВХ, А |
UН, В |
IН, А |
UН~, В |
UРЭ, В |
PВХ, Вт |
PН, Вт |
PРЭ, В |
η |
|
1 |
0.08 |
4.9 |
0.6 |
0.00236 |
7.6 |
4.8 |
1.225 |
0.608 |
0.255 |
2 |
0.15 |
4.85 |
1.5 |
0.00283 |
6.87 |
9.0 |
6.063 |
1.031 |
0.674 |
3 |
0.22 |
4.75 |
2.4 |
0.00295 |
6.3 |
13.2 |
10.688 |
1.386 |
0.809 |
4 |
0.3 |
4.6 |
3.3 |
0.00325 |
5.71 |
18.0 |
13.799 |
1.713 |
0.766 |
5 |
0.38 |
4.45 |
4.4 |
0.00374 |
5.1 |
22.8 |
20.025 |
1.938 |
0.878 |
Внутреннее сопротивление: Ом
Мощность суммарных потерь в СПН: Вт
Относительное значение потерь:

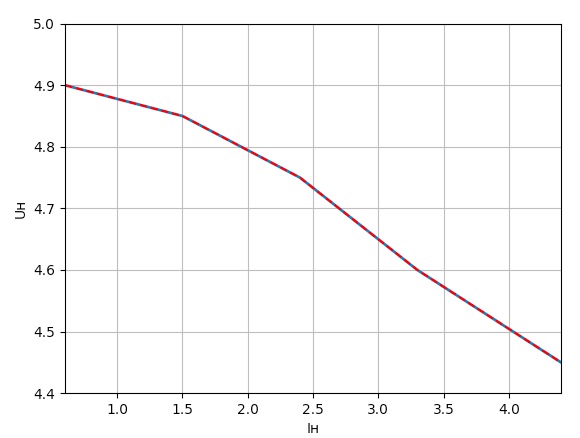

Рисунок 1 — Зависимость напряжения нагрузки от тока нагрузки

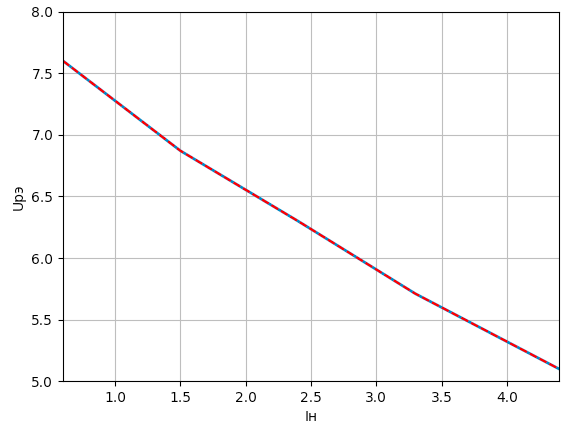

Рисунок 2 — Зависимость напряжения регулирующего элемента от тока нагрузки
Рисунок 3 — Зависимость среднеквадратического значения пульсации на нагрузке от тока нагрузки
Рисунок 4 — Зависимость КПД от тока нагрузки
2. Снятие нагрузочной характеристики
Максимальное значение тока нагрузки:
Таблица №2
№ изм |
Экспериментальные данные |
Расчетные данные |
||||||||
UВХ, В |
IВХ, А |
UН, В |
UН~, В |
UРЭ, В |
PВХ, Вт |
PН, Вт |
PРЭ, В |
η |
||
1 |
52 |
0.355 |
4.21 |
0.00365 |
1.11 |
18.46 |
18.95 |
0.394 |
1.026 |
|
2 |
54 |
0.365 |
4.34 |
0.0035 |
1.12 |
19.71 |
19.53 |
0.409 |
0.991 |
|
3 |
56 |
0.375 |
4.47 |
0.00355 |
2.6 |
21.0 |
20.115 |
0.975 |
0.957 |
|
4 |
58 |
0.375 |
4.48 |
0.00348 |
3.75 |
21.75 |
20.16 |
1.406 |
0.926 |
|
5 |
60 |
0.375 |
4.48 |
0.0043 |
4.85 |
22.5 |
20.16 |
1.819 |
0.896 |
Коэффициент стабилизации СПН: 1.5937
Мощность суммарных потерь в СПН: Вт
Относительное значение потерь: 0.8076

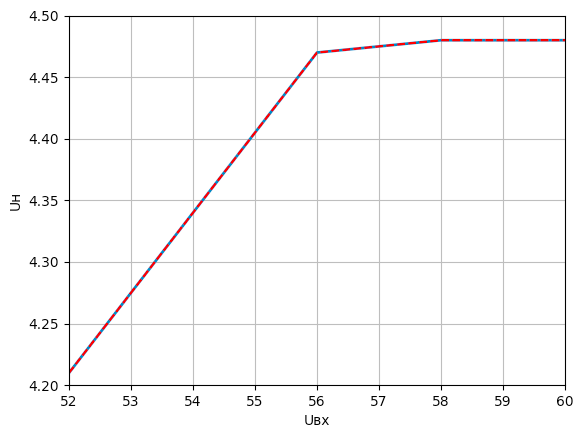

Рисунок 5 — Зависимость напряжения нагрузки от выходного напряжения

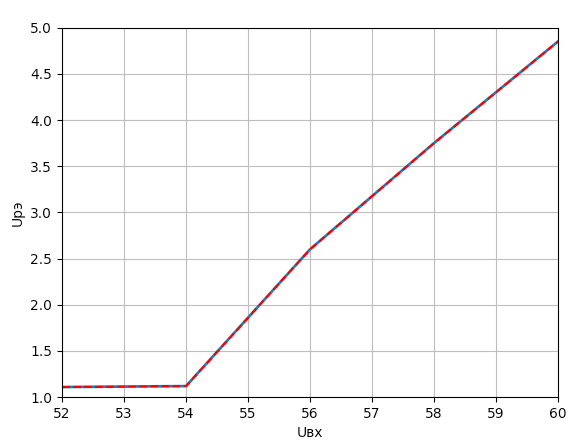

Рисунок 6 — Зависимость регулирующего элемента от входного напряжения

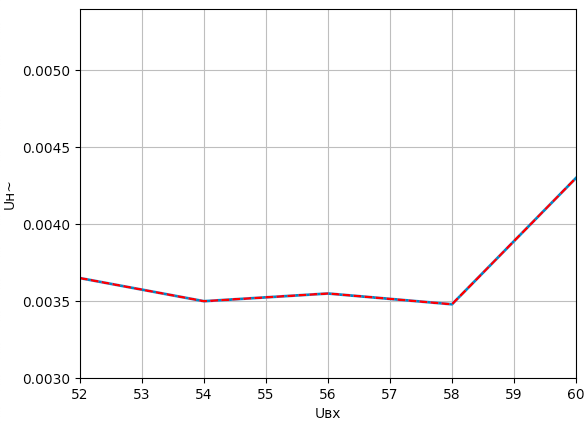

Рисунок 7 — Зависимость среднеквадратического значения пульсации на нагрузке от входного напряжения
Рисунок 8 — Зависимость КПД от входного напряжения
Вывод
В результате выполнения лабораторной работы был исследован стабилизирующий преобразователь напряжения постоянного тока (СПН), а также принцип работы и назначением всех элементов его принципиальной схемы.
Были получены экспериментальные и расчетные результаты. Были сняты и построены внешняя и нагрузочная характеристики СПН.
Москва ****
