Защита лабораторных задачи / защита 3 лабы

1. Контрольные вопросы

   1. Какой узел схемы вольтметра определяет параметр напряжения, фактически измеряемый данным прибором? Какие типы данного узла бывают?

   2. Задача

Определить показание универсального вольтметра с открытым входом при подаче на его вход переменного напряжения:

3. Задача

Определить: а) коэффициенты формы и амплитуды для заданной формы напряжения; б) найти показания вольтметров двух типов при подаче на них напряжения заданной формы:

2. Решение

   1. Ответ на первый вопрос

Какой узел схемы вольтметра определяет параметр напряжения, фактически измеряемый данным прибором? Какие типы данного узла бывают?

Напряжение в вольтметре определяет детектор. Детекторы классифицируются на: пиковые, средневыпрямленные, среднеквадратичные: по схеме входа: детекторы с открытым и закрытым входом; по характеристике на линейный и квадратные.

2. Решение задачи

Определить показание универсального вольтметра с открытым входом при подаче на его вход переменного напряжения:

Универсальный вольтметр имеет открытый вход, поэтому постоянная составляющая = 3 В проходит.

Универсальный вольтметр откликается на максимальное значение измеряемого переменного напряжения (с учетом постоянной составляющей) = и градуируется в среднеквадратических значениях, т.е. коэффициент градуировки равен с = 0.707 (исходя из таблицы). Напряжение, на которое откликается вольтметр

Показания универсального вольтметра с открытым входом U равно

3. Решение задачи

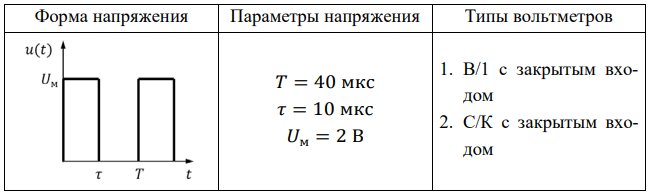

Определить: а) коэффициенты формы и амплитуды для заданной формы напряжения; б) найти показания вольтметров двух типов при подаче на них напряжения заданной формы:

1.

;

2.

c=1,11 ;

C/K с закрытым входом
