Министерство цифрового развития, связи и массовых коммуникаций

Российской Федерации

Ордена Трудового Красного Знамени

федеральное государственное бюджетное образовательное учреждение

высшего образования

Московский технический университет связи и информатики

Кафедра «Метрологии, стандартизации и измерений в инфокоммуникациях»

Лабораторная работа № 5

ИЗМЕРЕНИЕ ИНТЕРВАЛОВ ВРЕМЕНИ И ФАЗОВЫХ СДВИГОВ

Выполнили студент

Москва, ****

Цель работы:

1. Получить навыки работы с приборами для измерения интервалов времени и фазовых сдвигов.

2. Овладеть методикой измерений интервалов времени и фазовых сдвигов цифровыми измерителями и электронно-лучевым осциллографом.

3. Научится оценивать погрешности результатов измерений.

Пункт 1

Коммутатор устанавливается в положение 2А

Параметры выходного сигнала генератора:

• Полярность – положительная;

• Длительность t_и = 850мкс;

• Частота повторения F = 300 Гц;

• Амплитуда Um = 20В;

• Временной сдвиг выходных импульсов t_с = 50 мкс.

Пункт 2

Коммутатор устанавливается в положение 2Б

Параметры выходного сигнала генератора:

• Полярность – положительная;

• Длительность t_и = 650мкс;

• Частота повторения F = 300 Гц;

• Амплитуда Um = 20В;

• Временной сдвиг выходных импульсов t_с = 100 мкс.

Установки на осциллографе:

Время/Дел: 100мкс

Пункт 3

Параметры выходного сигнала генератора:

• Полярность – положительная;

• Длительность t_и = 1000мкс;

• Частота повторения F = 100 Гц;

• Амплитуда Um = 20В.

Результаты измерений в Таблице 1:

Таблица 1. Измерения при различных значениях длительности импульса

№ П.П	Рез-ты измерения при различных уст-х значениях длительности импульса
	1 мс		0.3 мс		0.02 мс
	Показание прибора, мс	Наибольшая абсолютная погрешность дискретности, мс	Показание прибора, мс	Наибольшая абсолютная погрешность дискретности, мс	Показание прибора, мс	Наибольшая абсолютная погрешность дискретности, мс
1
2
3
4
5
6
7
8
9
10

Пункт 4

Не изменяя амплитуду и частоту повторения выходных сигналов измерительного генератора устанавливается длительность t_и = 800 мкс.

Результаты измерений отражены в Таблице 2.

Таблица 2. Результаты измерения при выбранной метке времени = 10^-6

№ П.П	Рез-ты измерения при различных уст-х значениях длительности импульса
	Показания прибора при tи=800мкс	Наибольшая абсолютная погрешность дискрености	Наибольшая относительная погрешность дискрености, %
1
2
3
4
5
6
7
8
9
10

Пункт 5

Устанавливается длительность импульса t_и = 850 мкс.

Измеряется длительность импульса при трех значениях периода следования счетных импульсов (метки времени): 1 мкс, 10 мкс, 100 мкс в ручном режиме измерений.

Полученные показания занесены в таблицу 3.

Таблица 3. Результаты измерения длительности импульса t_и = 850 мкс

№ П.П	Рез-ты измерения длительности импульса t = 850 мкс
	1 мс		10 мс			100 мс
	Показание прибора, мс	Наибольшая абсолютная погрешность дискретности, мс		Показание прибора, мс	Наибольшая абсолютная погрешность дискретности, мс		Показание прибора, мс	Наибольшая абсолютная погрешность дискретности, мс
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Пункт 6

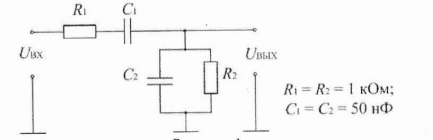

Рисунок 1

Снятие ФЧХ четырехполюсника

Пункт 6А

Переключатель коммутатора устанавливается в положение 6А

Напряжение генератора ГЗ-109 = 10В.

Частоты: 1, 3, 5, 7, 10, 15, 20, 50 кГц.

Результаты измерений заносятся в таблицу 4.

Таблица 4. Измерение временного и фазового сдвигов.

Частота F, кГц	1	3	5	7	10	15	20	50
Период Т, мс
Временной сдвиг ΔT, мс
Фазовый сдвиг φ, град.

Пункт 6Б

Измерения фазового сдвига с помощью фазометра.

Измерения заносятся в таблицу 5:

Таблица 5. Расчетный и измеренный фазовый сдвиг.

Частота F, кГц	1	3	5	7	10	15	20	50
Расчетный фазовый сдвиг φрасч, град.	43,721	2,263	-17,296	-30,176	-43,262	-56,311	-63,901	-79,145
Измеренный фазовый сдвиг φизм, град.

Производится расчет относительной погрешности для фазометра и осциллографа. Результаты занесены в Таблицу 6.

Таблица 6. Сравнение относительной погрешности измерений.

Частота F, кГц	1	3	5	7	10	15	20	50
δy С1-83, %
δy Ф2-34, %
