11 лаба

Министерство Цифрового Развития, Связи и Массовых Коммуникаций Российской Федерации Федеральное Государственное Бюджетное Образовательное Учреждение Высшего Образования Ордена Трудового Красного знамени «Московский технический университет связи и информатики»

Кафедра Экологии, безопасности жизнедеятельности и электропитания

Лабораторная работа №11

по дисциплине «Электропитание устройств и

систем телекоммуникаций»

по теме: «Исследование однофазного трансформатора»

Москва, 2021

1. ЦЕЛЬ РАБОТЫ

Ознакомиться с устройством, принципом действия и основными параметрами однофазных трансформаторов, а также с методами определения эксплуатационных характеристик трансформатора по данным опытов холостого хода и короткого замыкания.

2. СХЕМА УСТАНОВКИ

Рис. 1. Схема трансформатора в режиме холостого хода.

Рис. 2. Эквивалентная схема трансформатора в режиме холостого хода.

Рис. 3. Схема трансформатора в режиме короткого замыкания.

.

Рис. 4. Схема трансформатора под номинальной нагрузкой.

3. РАССЧЕТНЫЕ ФОРМУЛЫ

; ; ; ;

; ; ; ;

; ; ; ;

; ; ;

; .

4. ЭКСПЕРИМЕНТАЛЬНЫЕ И РАСЧЕТНЫЕ ДАННЫЕ

Таблица 1. Опыт холостого хода.

	Данные опыта				Расчетные данные					Примечания
№							К
1	170	34	70	4,9	2125	0,257	5	5,882	110.9 Ом
2	180	36	95	5.5	1800	0,222	5	7,352	838,3
3	190	39	140	6.1	1583,33	0,197	5	8,823
4	200	41	185	6.8	1111,11	0,152	5	13,235
5	210	42	220	7.3	954,545	0,136	5	16,176
6	220	44	270	7.5	846,154	0,122	5	19,117

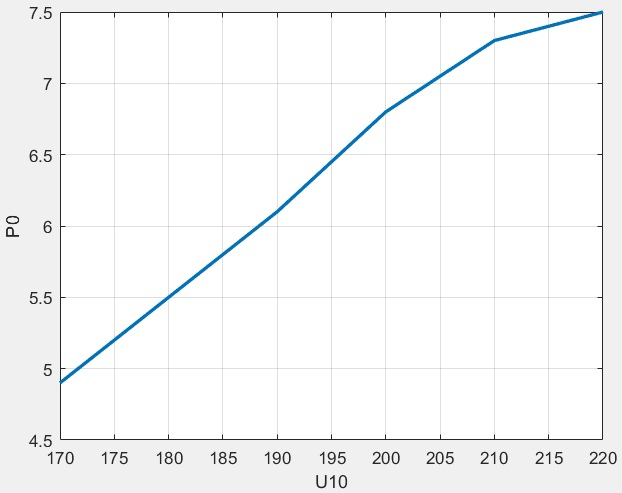

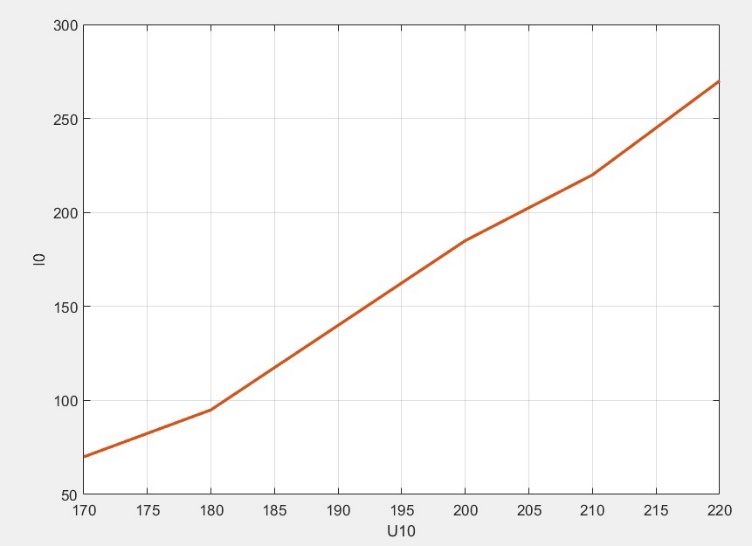

Построим графики зависимостей :

Таблица 2. Опыт короткого замыкания.

	Данные опыта			Расчетные данные			Примечания
№					Ом			0.15 вт/дел
1	0.5	3	0.75	0	0	0		22
2	0.8	5.5	2.25	1,36	2,20	0,81		4.17 Ом
3	1.1	8.5	4.65	2,04	3,30	0,84		7.21
5	1.4	12	8.7	3,40	5,51471	0,77		uA = 2.62
6	1.7	15	11.25	5	8,08824	0,60		uX = 4.52

Построим графики зависимостей :

Таблица 3. Опыт номинальной нагрузки.

	Данные опыта				Расчетные данные
№
1	42	1.2	5.8	0,37		0,96	33,67
2	42	1	5	0,51		1,35	35,51
3	43	0.8	3.5	0,59		1,54	37,41
4	43	0.6	3	0,66		1,73	39,31
5	43	0.6	2,5	0,81		2,12	41,11
6	42	1,2	6,00	0,88		2,31	42,98

Построим график зависимости

Таблица 4. Определение КПД трансформатора.

№	Исходные и расчетные данные
1	0,25	75	7,00	8,1	1	1,03	0,06	0,914
2	0,5	150					0,26	0,954
3	0,75	225					0,58	0,967
4	1	300					1,03	0,974
5	1,25	375					1,61	0,978

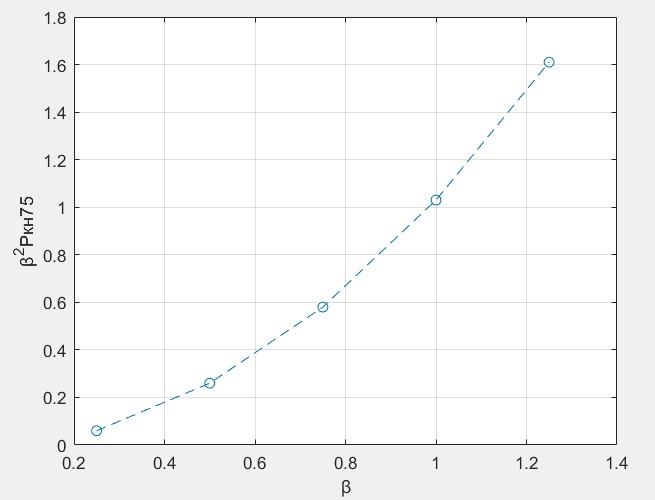

Построим графики зависимостей

5. ВЫВОД

В результате выполнения лабораторной работы было проведено исследование однофазного трансформатора, проведены соответствующие необходимые измерения и расчеты, построены заданные графики. В итоге полученные значения находятся в допустимых пределах
