ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ

Ордена трудового красного знамени федеральное государственное бюджетное образовательное учреждение высшего образования

МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ

КАФЕДРА РАДИООБОРУДОВАНИЯ И СХЕМОТЕХНИКИ

Лабораторная работа № 7

по дисциплине «Схемотехника телекоммуникационных устройств»:

«Исследование эмиттерного повторителя»

Выполнил студент

Москва, 2017

Цель работы: Изучение и сопоставление между собой свойств эмиттерного повторителя (каскада с общим коллектором, ОК) и резисторного усилителя (каскада с общим эмиттером, ОЭ)

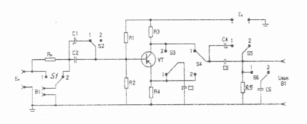

Схема:

Выполнение:

Схема с ОЭ

1. Измерение

1. Установлено ;

2. Измерено

3. Вычисление

2. Измерение

1. Установлено ,

2. Измерено

3. Вычисление

3. Измерение

1. Установлено ,

2. Измерено

3. Вычислено

Схема с ОК

1. Измерение

1. Установлено ;

2. Измерено

3. Вычисление

2. Измерение

1. Установлено ,

2. Измерено

3. Вычисление

3. Измерение

1. Установлено ,

2. Измерено

3. Вычислено

Снятие АЧХ, схема с ОЭ

f	10Гц									5МГц
		80 Гц	160 Гц	320 Гц	1,6 кГц	29 кГц	145 кГц	290 кГц	580 кГц
logf	1	1,9	2,20	2,50	3,2	4,46	5,16	5,46	5,76	6,69
	2 мВ	25 мВ	35 мВ	50 мВ	50 мВ	50 мВ	52 мВ	35 мВ	20 мВ	13 мВ

При подключении - ц ( с небольшими изменениями, тоже самое для уровня 0,7)

Снятие АЧХ, схема с ОК

f	10Гц									7МГц
		19,5 Гц	39 Гц	78 Гц	390 кГц	1,3 МГц	6,5 МГц	13 МГц	26 МГц
logf	1	1,29	1,59	1,89	5,59	6,11	6,81	7,11	7,41	6,84
	2 В	18 mВ	35 mВ	46 mВ	50 mВ	50 mВ	50 mВ	35 mВ	4 mВ

При подключении -

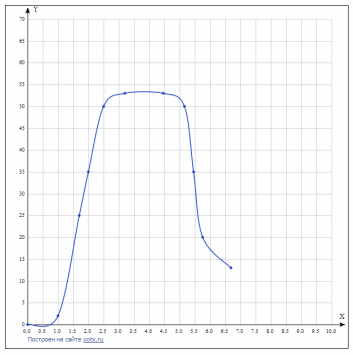

График для схемы с ОЭ

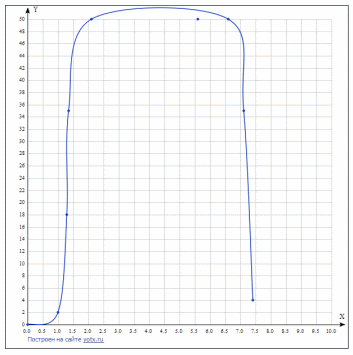

График для схемы с ОК

Вывод: произведено исследование схем с общим эмиттером и общим коллектором, установлены отличия в характеристиках усиления и различных рабочих диапазонах данных схем.

Отличие и причины отличия характеристик:

1. Ku

Схема с ОК не обладает усилением по напряжению так как Ku < 1. В данной схеме Ku = 0,81. Схема с ОЭ обеспечивает усиление по напряжению в Ku = 55 раз.

2. K’u

Измерения проводятся относительно напряжения источника E_u без учета падения напряжения на сопротивлении источника R_ист.

3. Для схемы с ОК , Для схемы с ОЭ

Эта разница объясняется меньшим входным сопротивлением для схемы с ОЭ R_ВХоэ = 909 Ом, против R_ВХок = 600 Ом, так как Ku’=Ku*

4. Rвх_ок > Rвх_оэ из-за действия последовательной обратной связи

5. Влияние емкости нагрузки заметно только для схемы с ОЭ. Для схемы с ОК влияние емкости нагрузки незначительно благодаря малому Rвых схемы с ОК

6. Так как при введении ООС площадь усиления (П) не меняется, то при уменьшении усиления из-за действия ООС одновременно расширяется полоса пропускания.
