Лабораторная работа №1

«Резисторный каскад предварительного усиления на биполярном транзисторе»

Выполнили

Москва 2020

1. Цель работы

Изучение физический принципов действия и определение основных технических характеристик резисторyого каскада предварительного усиления; машинное моделирование и анализ свойств каскада предварительного усиления с использованием пакета программ анализа аналоговых схем Micro-cap 8

2. Выполнение

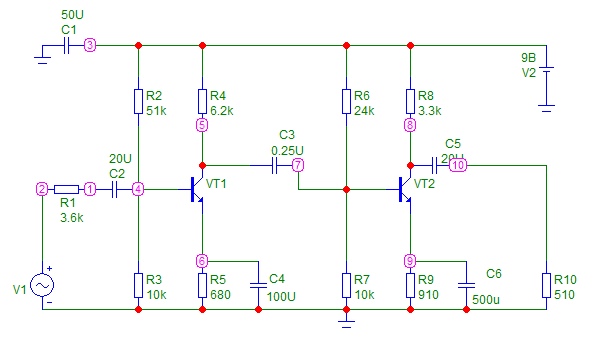

Принципиальная схема каскада(рис.1)

2.1 Расчетная часть

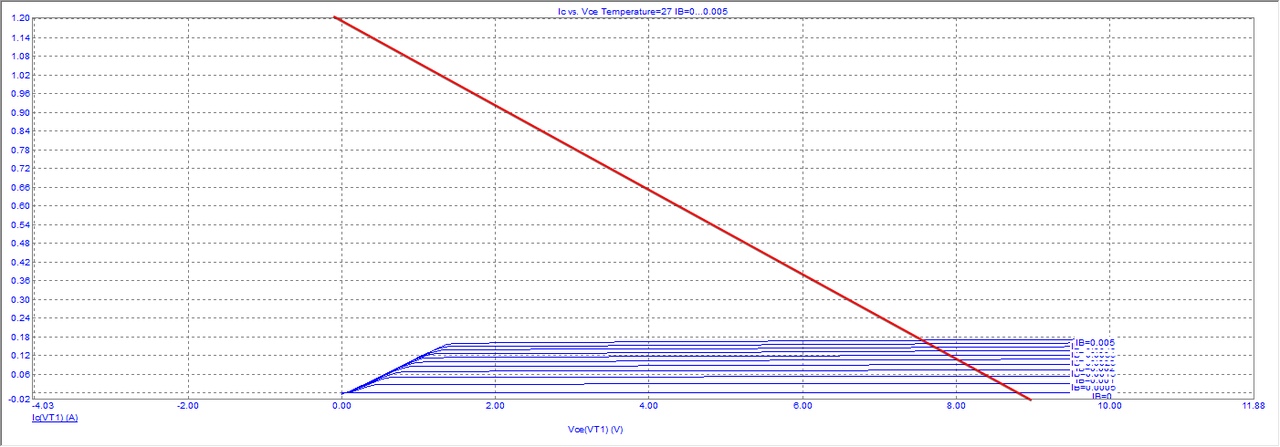

2.1.1 Расчет параметров эквивалентной схемы Джиаколетто транзисторов VT1 и VT2

2.1.2 Полная эквивалентная схема усилителя (рис.1) с применением эквивалентной схемы Джиаколетто (рис.2)

Рисунок 2

2.1.3 Вычисление коэффициент усиления каскада по напряжению K и ЭДС К* на транзисторе VT1

2.1.4. Вычисление нижней и верхней граничной частоты

2. Экспериментальная часть для компьютерной модели усилителя(рис 1)

АЧХ усилителя на транзисторе VT1

Верхняя рабочая частота – 1.719 МГц

Нижняя рабочая частота – 122.993 Гц

АЧХ усилителя при пошаговом уменьшении емкости С4 в тысячу раз

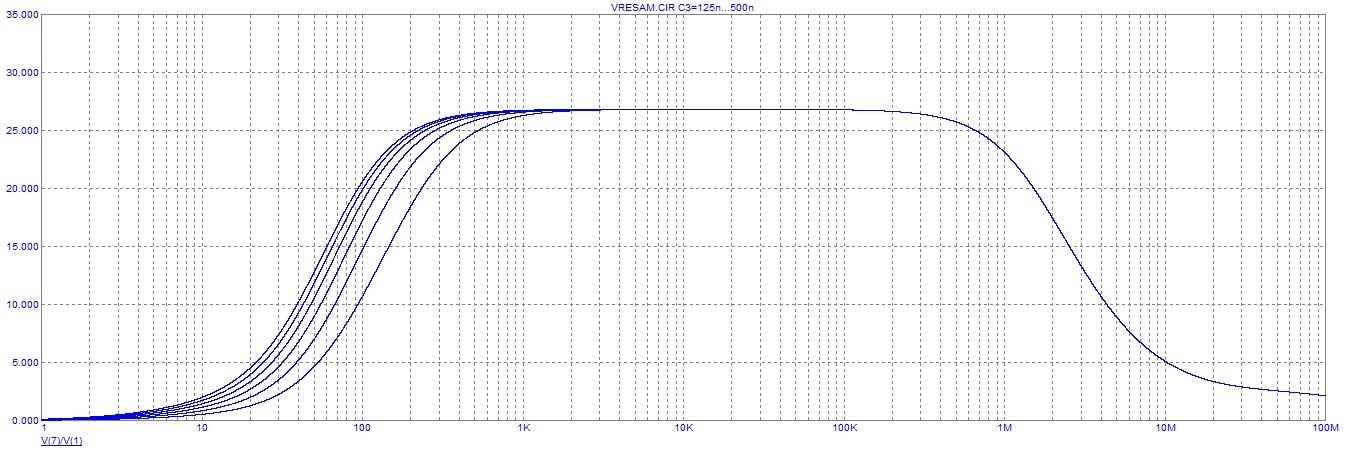

АЧХ при пошаговом увеличении С3 в тысячу раз

АЧХ при пошаговом уменьшении R4 в 5 раз

Коэффициент усиления по напряжению К на средней частоте – 26.6

Коэффициент усиления по напряжению ЭДС К* на средней частоте – 7.9

2. Экспериментальная часть для полной эквивалентной схемы усилителя (Рис. 2):

Коэффициент усиления по напряжению К на средней частоте – 27.5

Коэффициент усиления по напряжению ЭДС К* на средней частоте – 8.3

Выводы по работе:

1. При увеличении разделительной емкости С3 нижняя граничная частота АЧХ начинает увеличиваться, потому что емкость начинает фильтровать нижние частоты (следует из формулы 1/j*w*c)

2. При уменьшении емкости С4 обратной связи первого каскада, нижняя граничная частота также начинает увеличиваться, полоса пропускания сужается, потому что отрицательная обратная связь возвращает на вход нижние частоты

3. При уменьшении сопротивления на коллекторе начинает уменьшаться коэффициент усиления по напряжению, так как обратное напряжение на коллекторном переходе начинает увеличиваться, в следствие чего транзистор закрывается
