Федеральное Агентство Связи Федеральное Государственное Бюджетное Образовательное Учреждение Высшего Образования Ордена Трудового Красного знамени «Московский технический университет связи и информатики»

Кафедра общей теории связи

Лабораторная работа №26-3

«Анализ и эмпирический синтез цифровых фильтров»

Выполнили

Москва 2020

1. Цель работы На ПК провести анализ нерекурсивных и рекурсивных ЦФ 1-го и 2-го порядка; провести эмпирический синтез ЦФ для типовых прототипов (ФНЧ, ФВЧ и др.) в рамках полного ЦФ второго порядка.

2. Домашнее задание Исходные данные: b₀ = 0.7, b­₁ = 1.5, b­₂ = 0.1; a­₁ = 0.8, a­₂ = -0.9 Разностное уравнение:

Системная функция:

Аналитическое выражение для получения АЧХ:

Структурная схема ЦФ

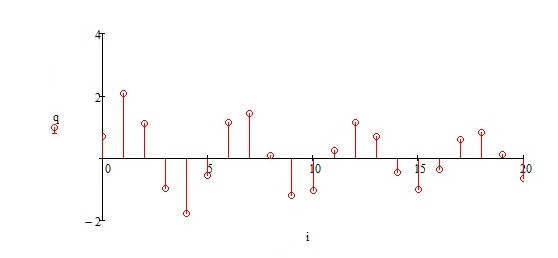

Импульсная реакция ЦФ

АЧХ ЦФ
