Федеральное Агентство Связи Федеральное Государственное Бюджетное Образовательное Учреждение Высшего Образования Ордена Трудового Красного знамени «Московский технический университет связи и информатики»

Кафедра общей теории связи

Лабораторная работа №26-1

«Анализ и эмпирический синтез цифровых фильтров»

Выполнили

Москва 2020

1. Цель работы На ПК провести анализ нерекурсивных ЦФ 1-го и 2-го порядка. Исследовать частотные и временные характеристики фильтров, а также их взаимосвязь со значениями коэффициентов.

2. Исходные данные д. з. и результаты выполнения домашнего задания Вариант №4; b₀ = 1; b­₁ = -0.5 Разностное уравнение:

Структурная схема ЦФ

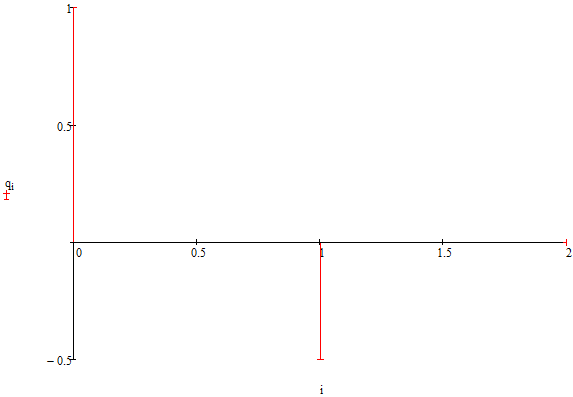

Импульсная реакция ЦФ

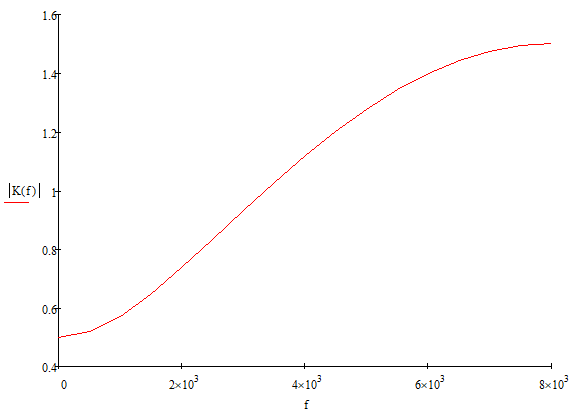

АЧХ ЦФ

3. Выполнение лабораторной работы

   1. Исходные данные для расчетов.

      N	b0	b1	b2
      1	1	1	0
      2	1	-1	0
      3	1	1	1
      4	1	0.4	-0.4
      5	1	-1	1
      6	1	-2	1
      7	1	1	-2

   2. Графики по лабораторной работе.

1-АЧХ ФНЧ

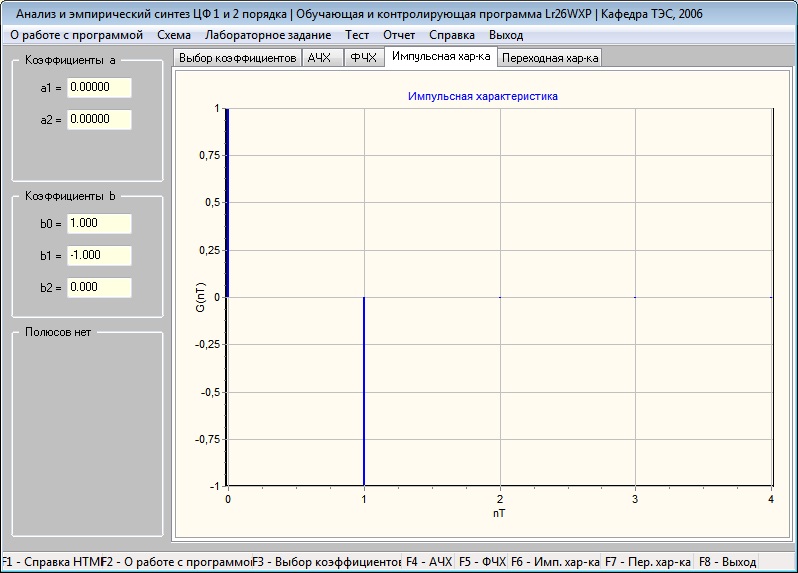

1-Ипм. реакция

1-ФНЧ

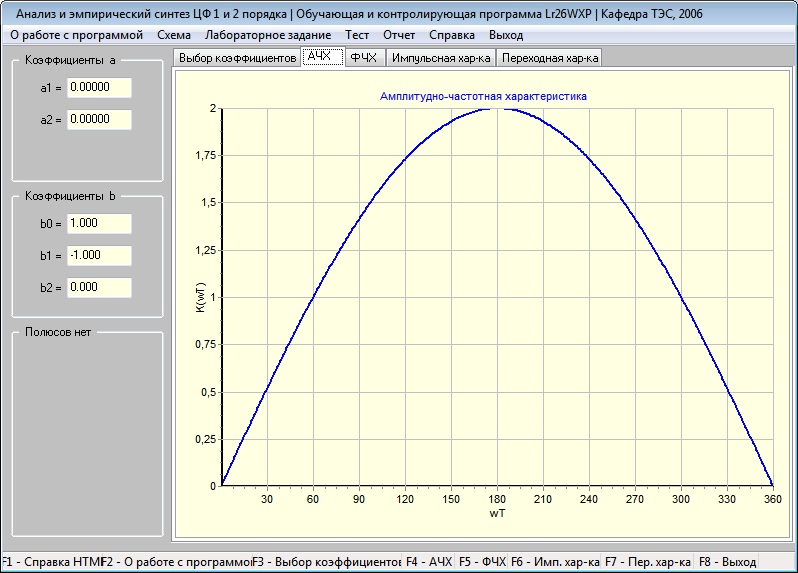

2-АЧХ ФВЧ

2-Имп. реакция

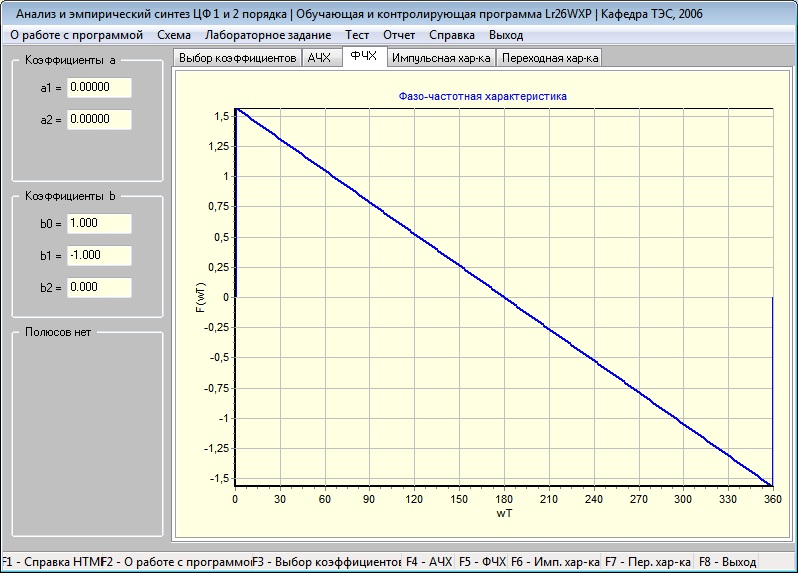

2-ФЧХ

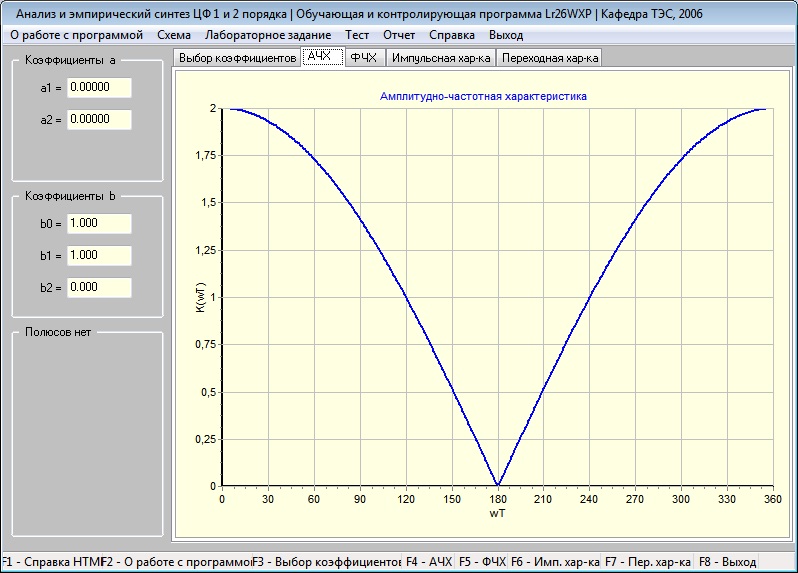

3-АЧХ ФНЧ

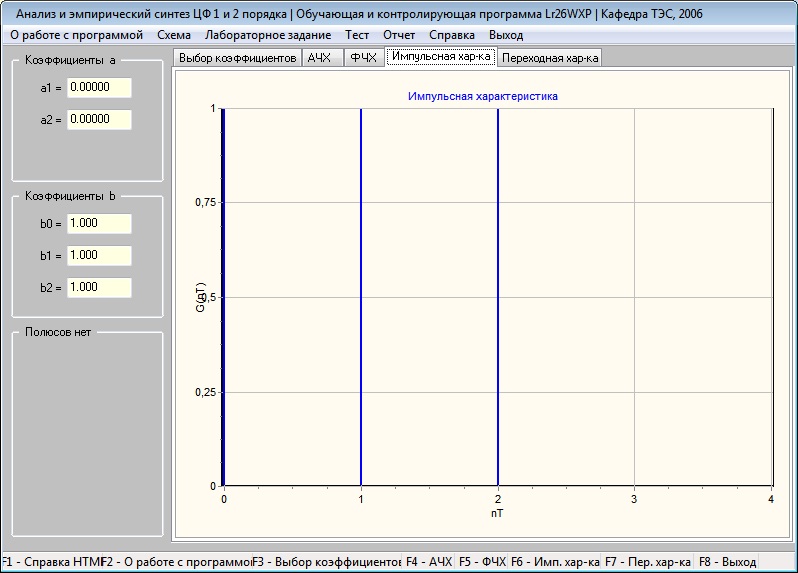

3-Имп. реакция

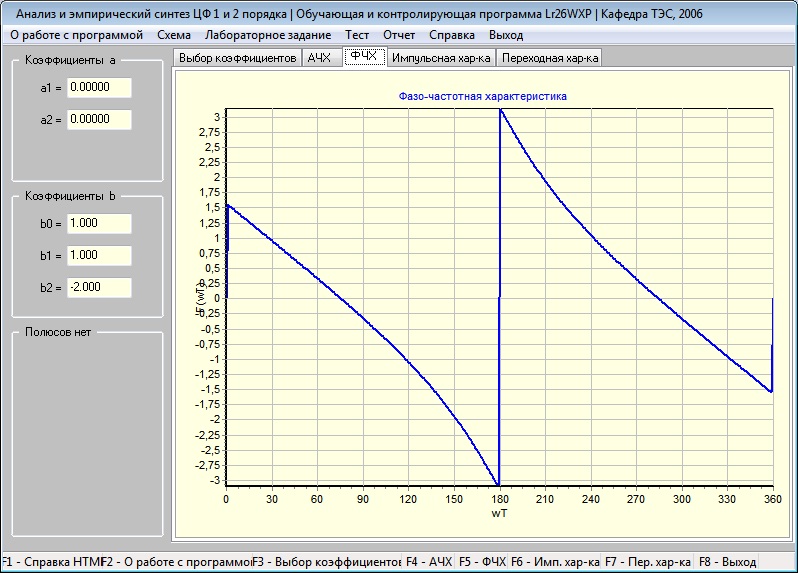

3-ФЧХ

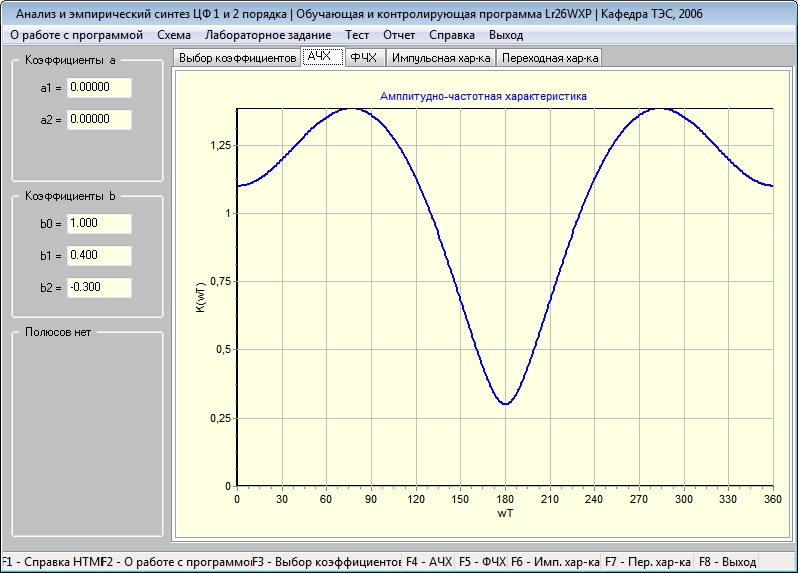

4-АЧХ ФНЧ

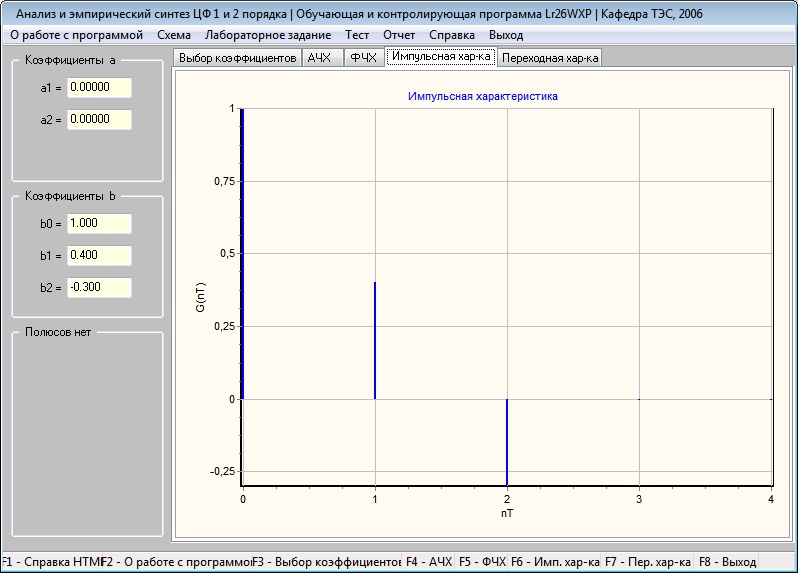

4-Имп. реакция

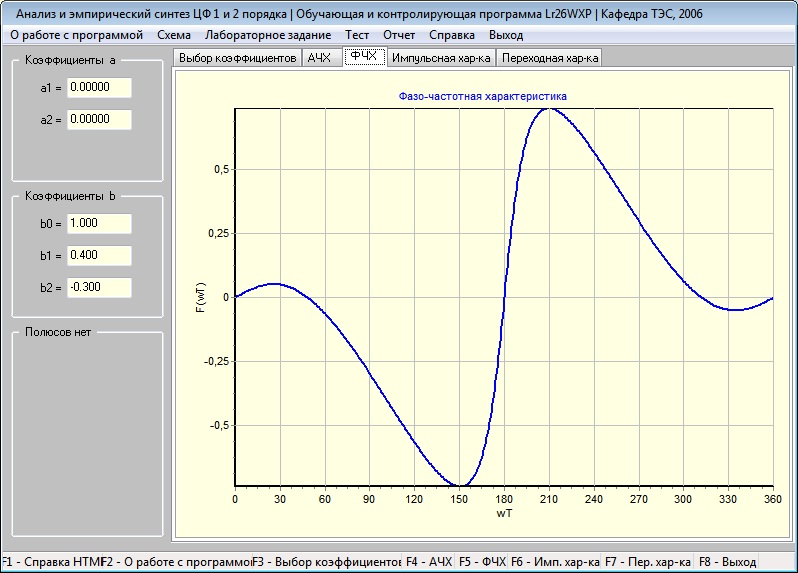

4-ФЧХ

5-АЧХ ФВЧ

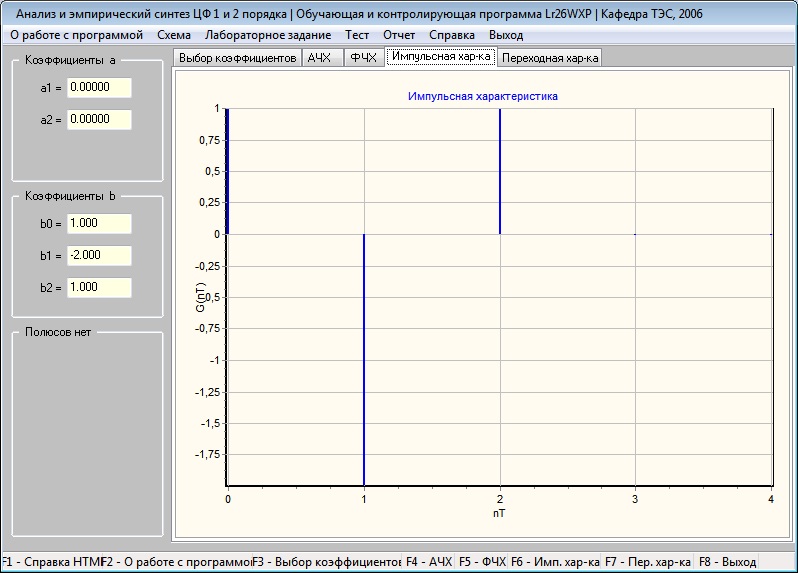

5-Имп.реакция

5-ФЧХ

6-АЧХ ФВЧ

6-Имп.реакция

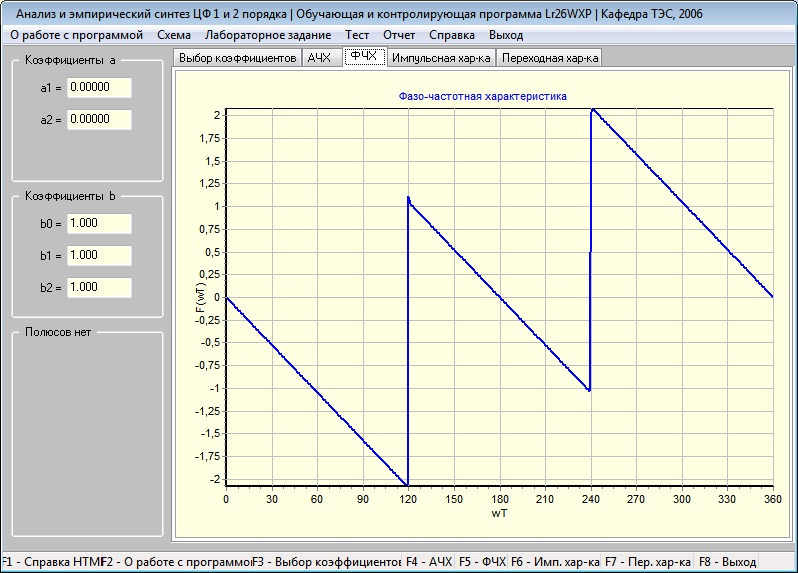

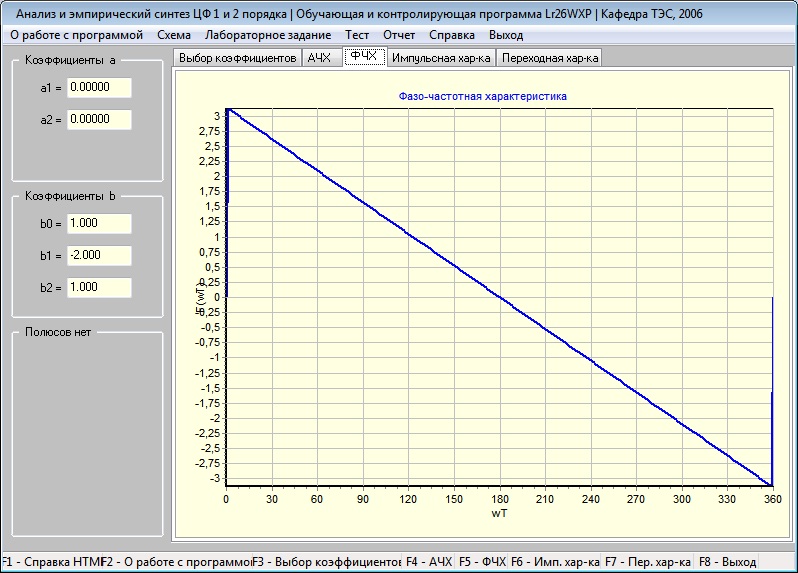

6-ФЧХ

7-АЧХ ФВЧ

7-Имп. реакция

7-ФЧХ
