Цель работы Изучение принципов приема M-PSK сигналов по критерию максимального правдоподобия (МП) и анализ помехоустойчивости соответствующих алгоритмов приема на фоне белого гауссовского шума при наличии или отсутствии различных ошибок синхронизации.
«Оптимальный прием М-PSK сигналов»
Домашнее задание

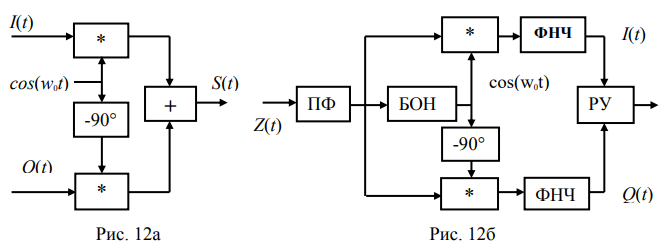

Схема модулятора и демодулятора
Исходные данные:
Вариант: 4а
M=2;
= 0.0017 рад;
;
Выполнение
Исследовать алгоритм приема для разных M при идеальной фазовой и тактовой синхронизации
Для М = 2

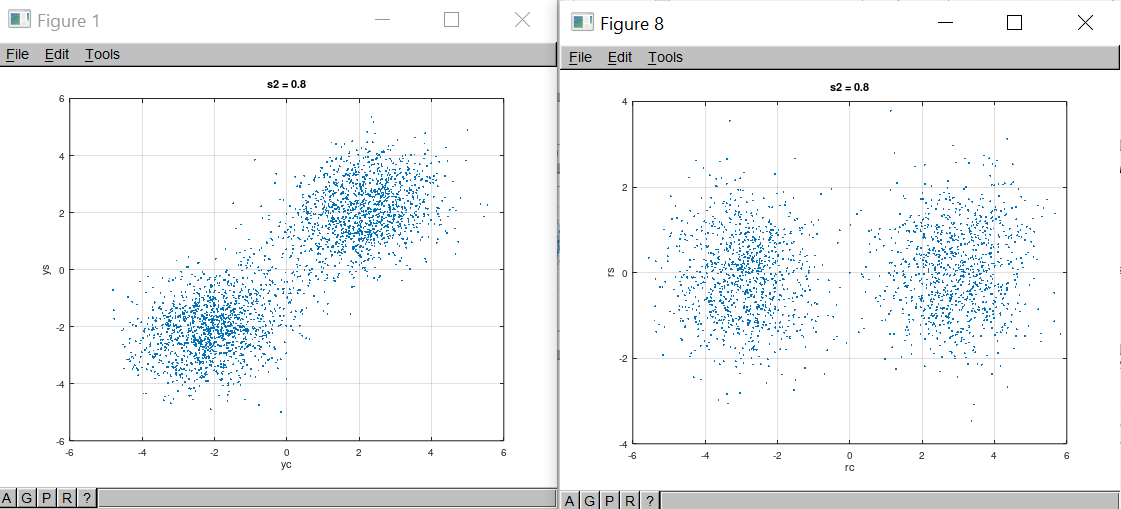

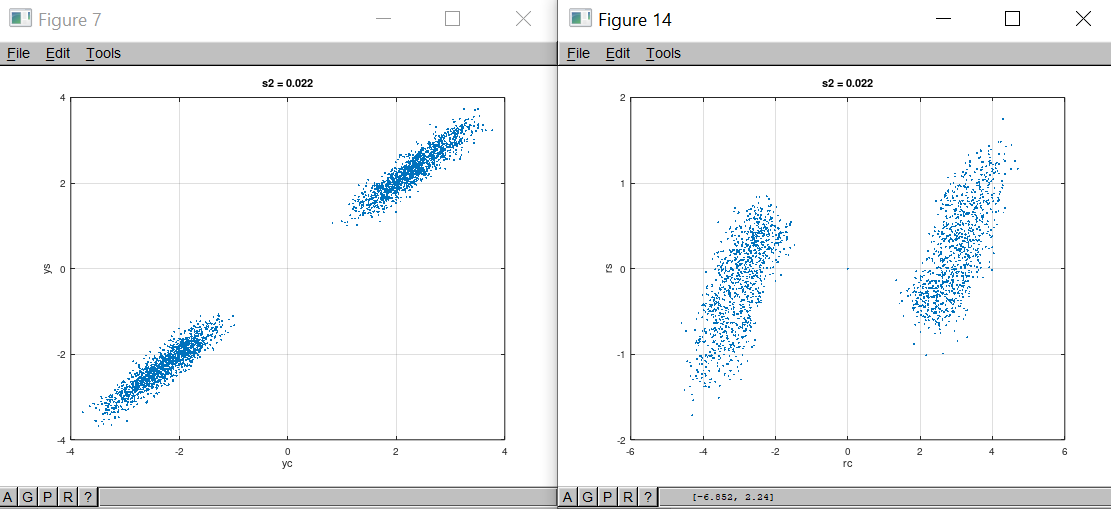

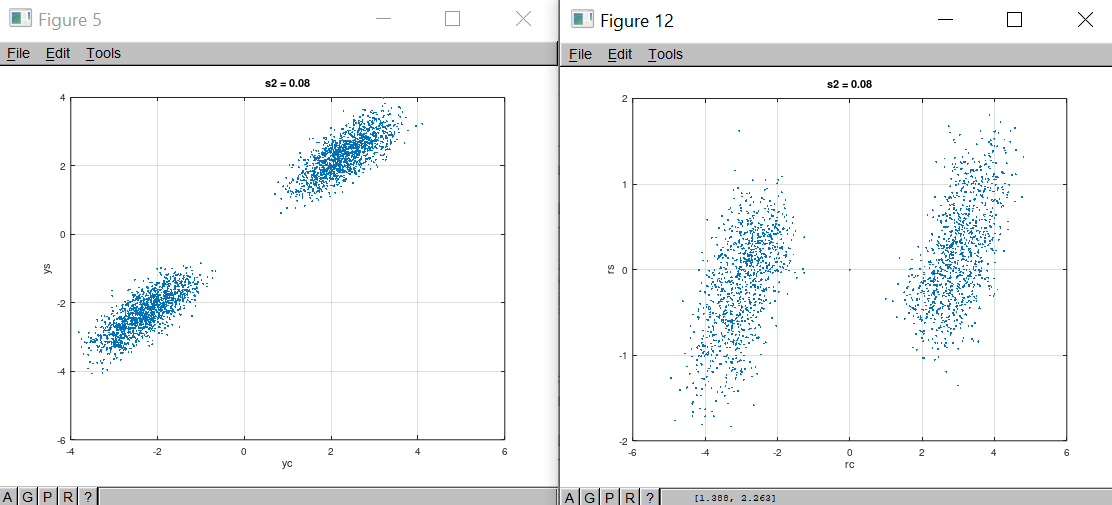

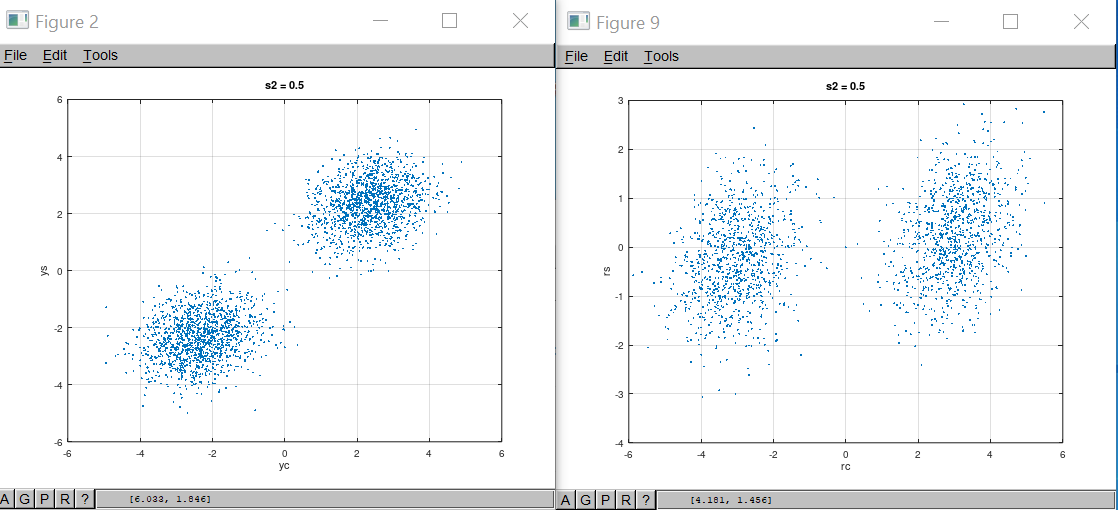

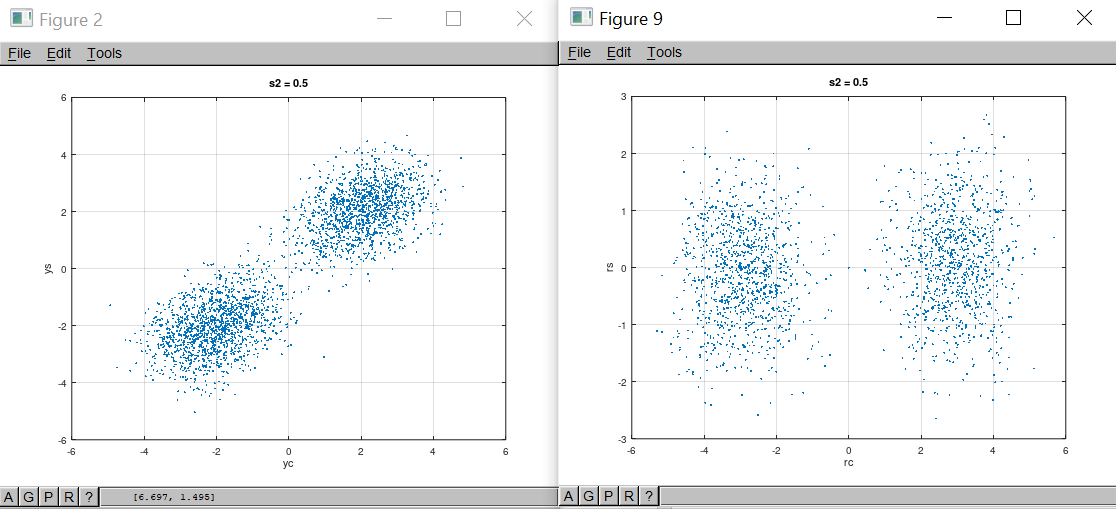

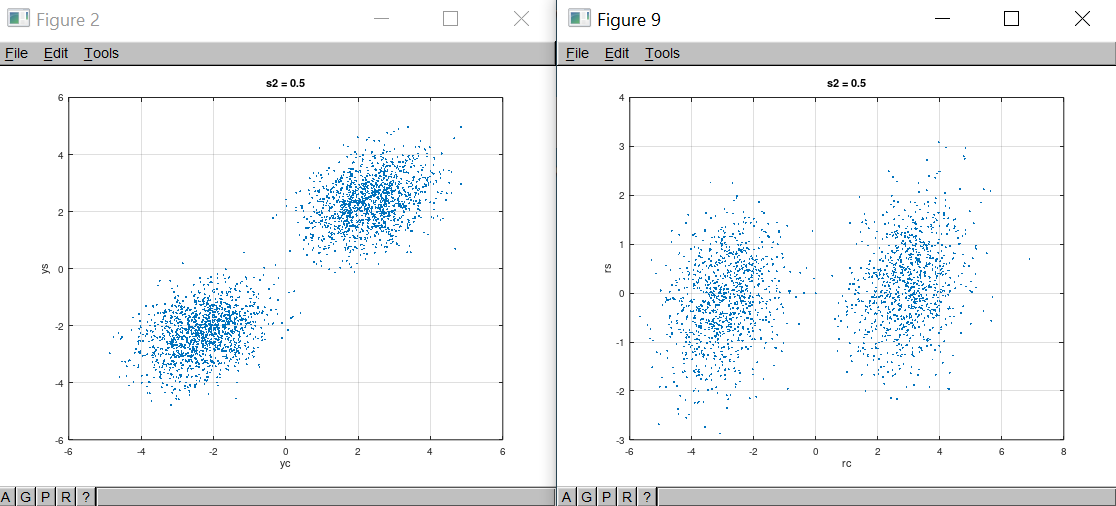

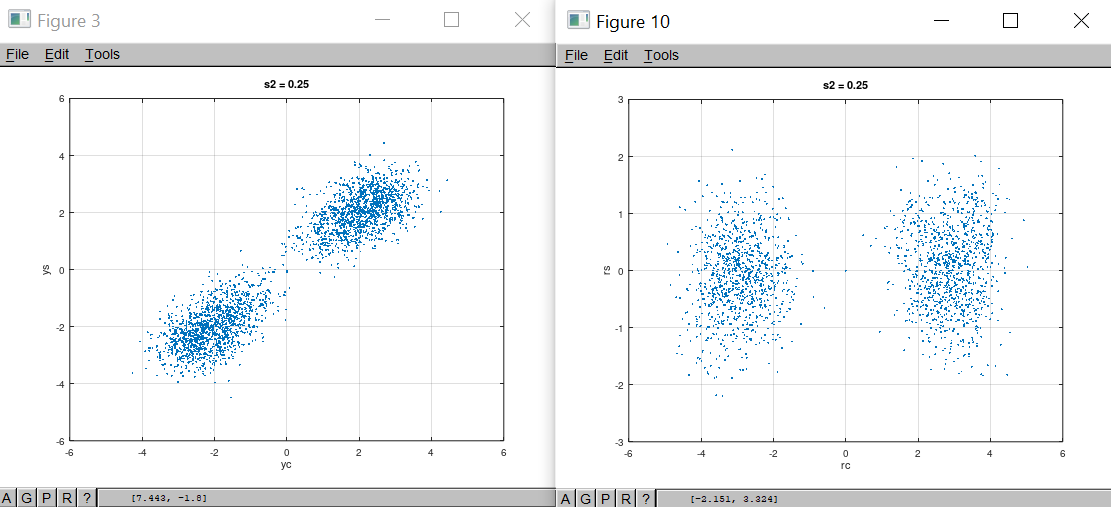

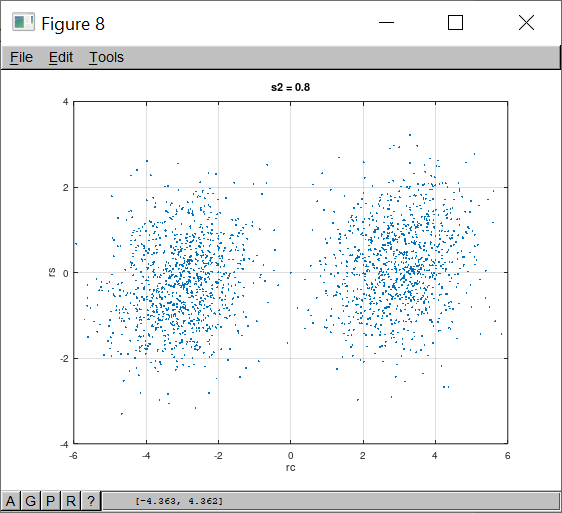

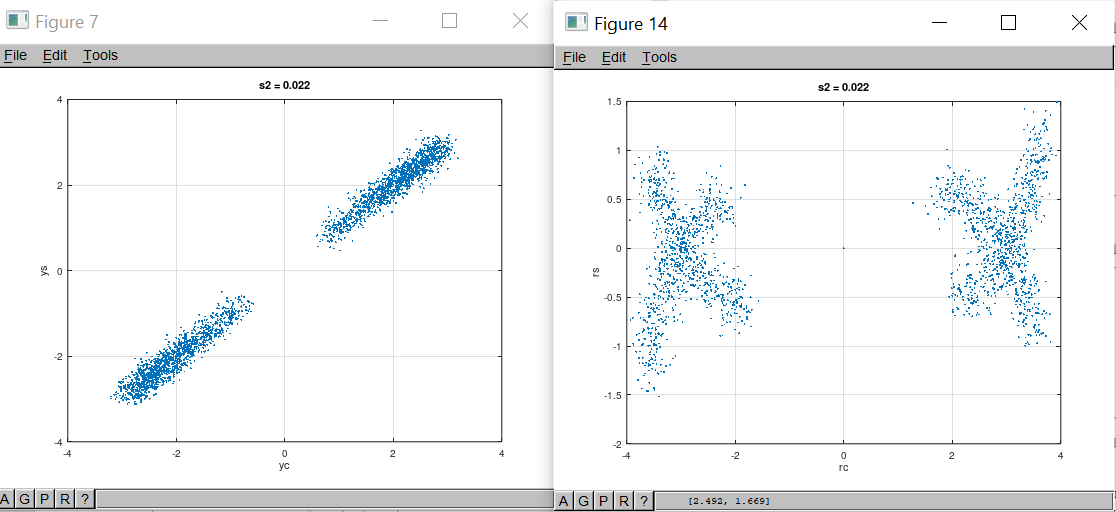

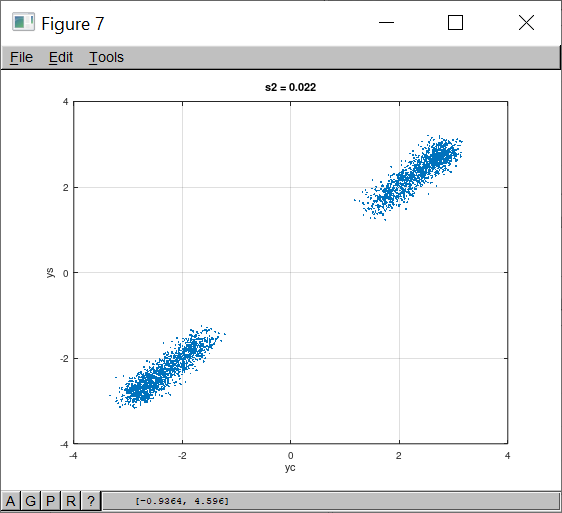

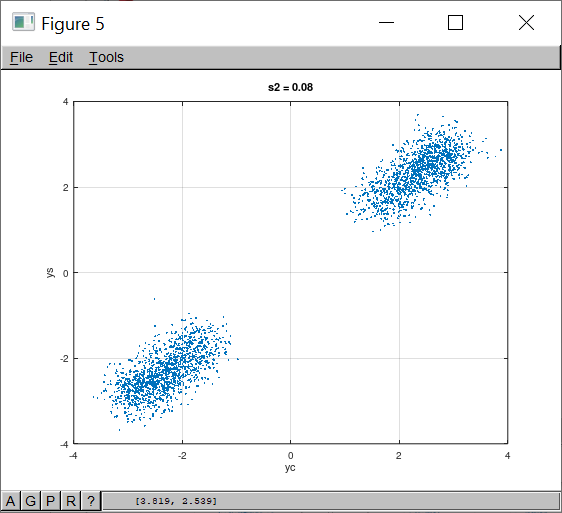

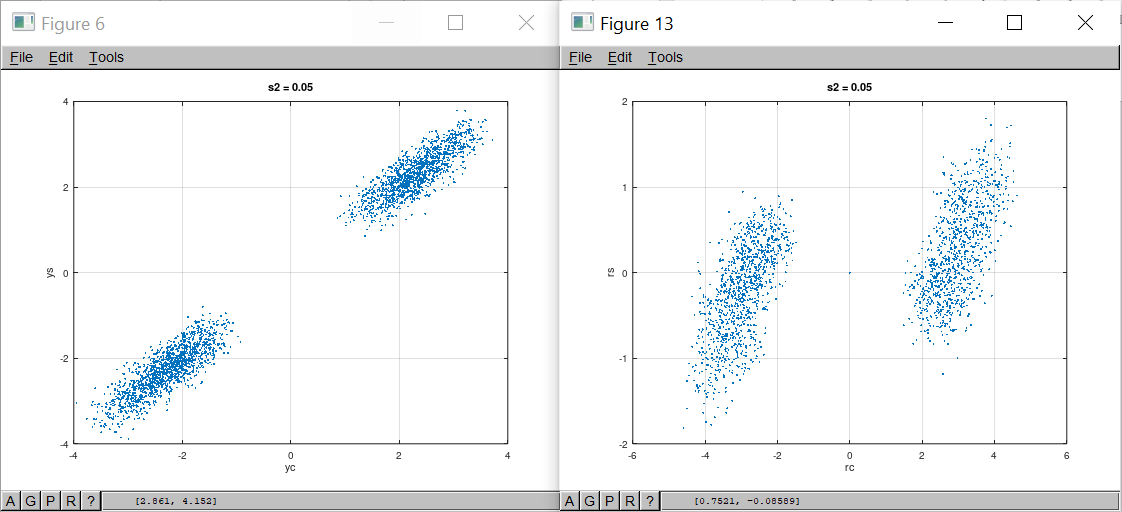

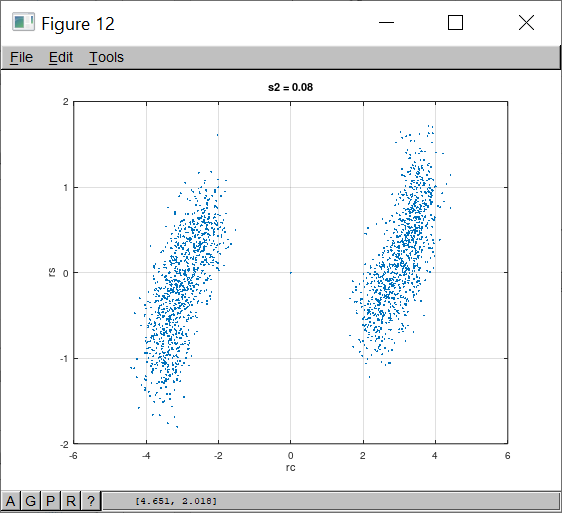

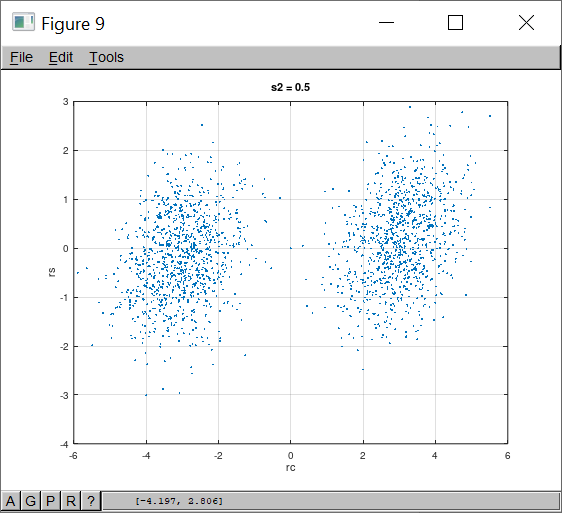

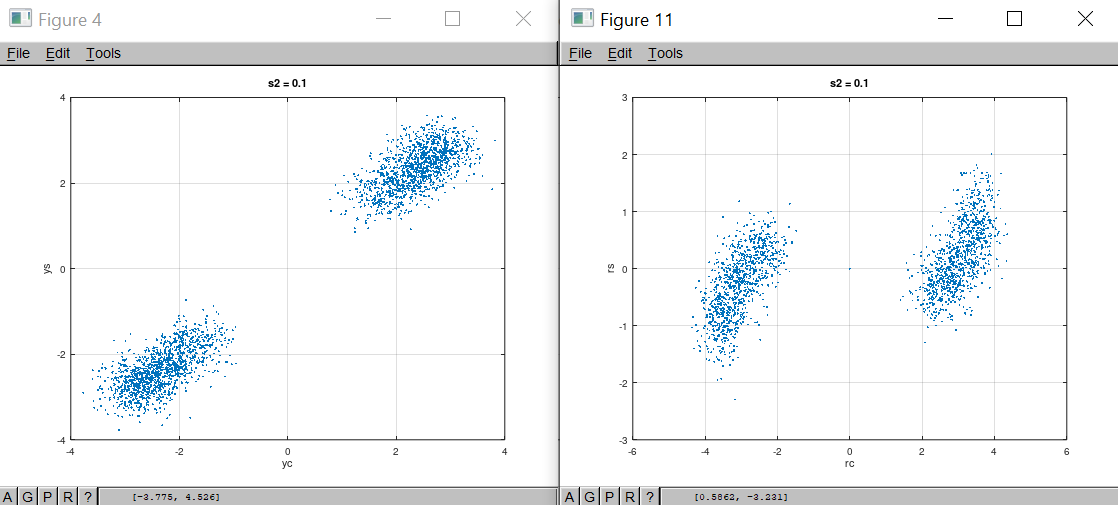

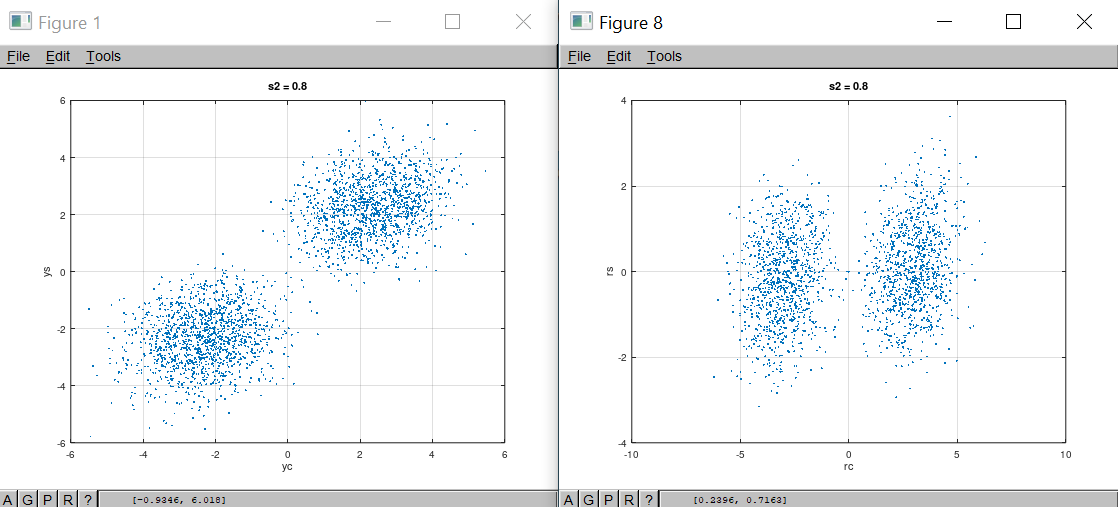

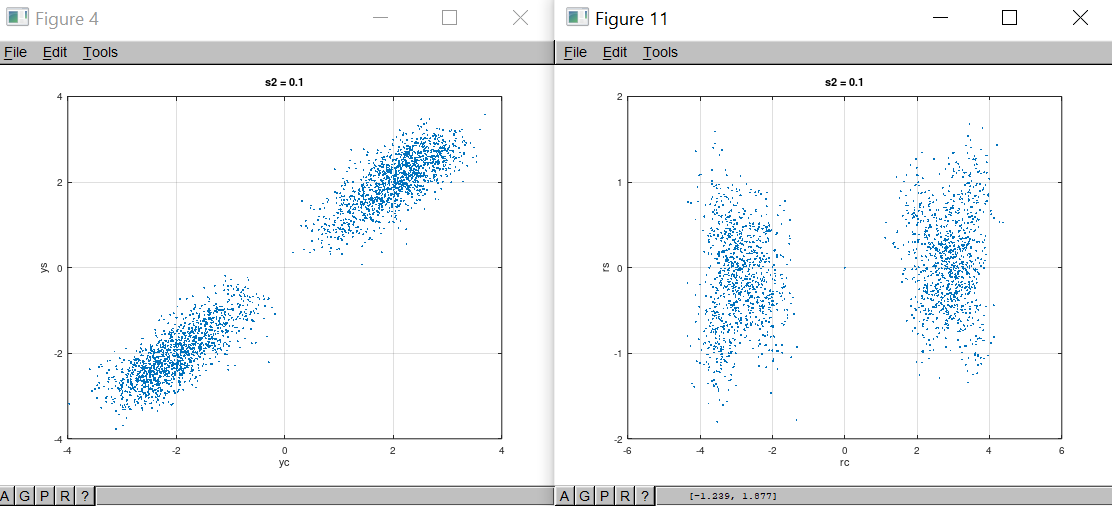

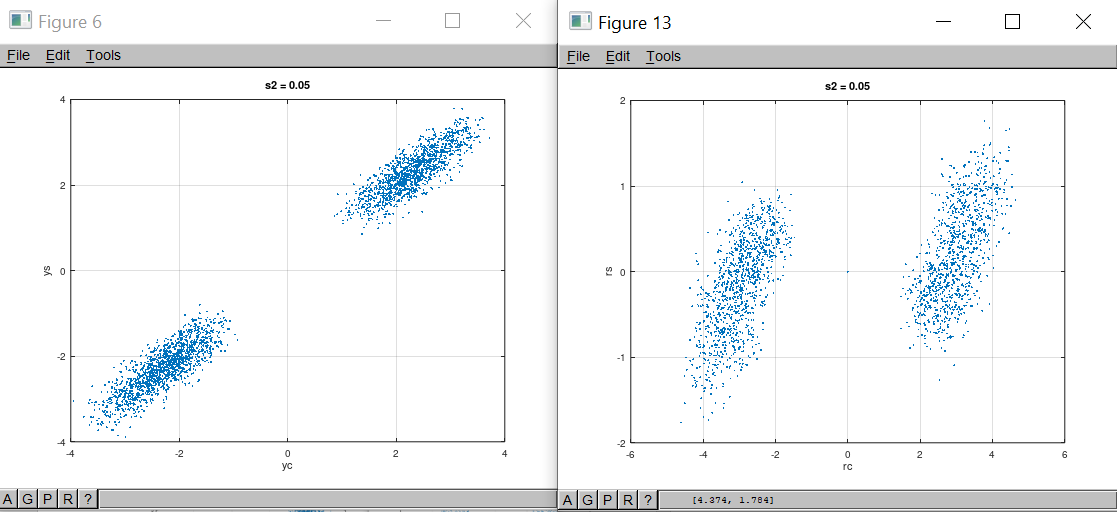

После демодуляции, но без синхронизации (a) и с синхронизацией (б):

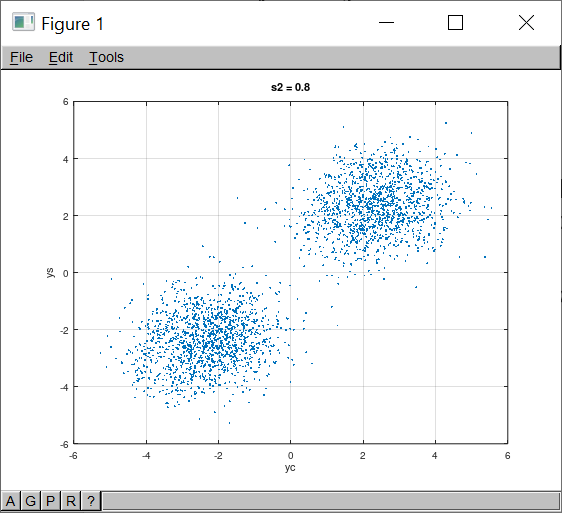

(а) (б)
Рис.1

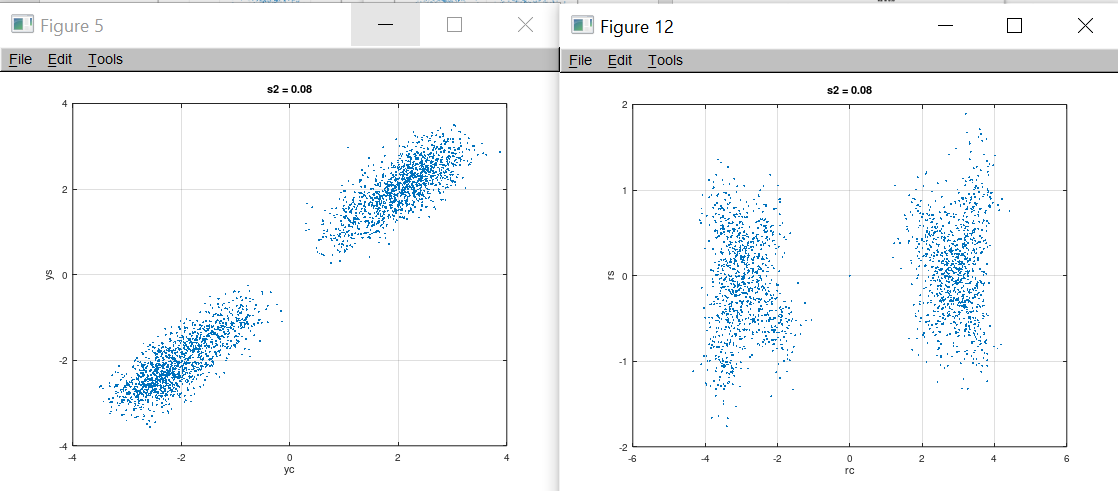

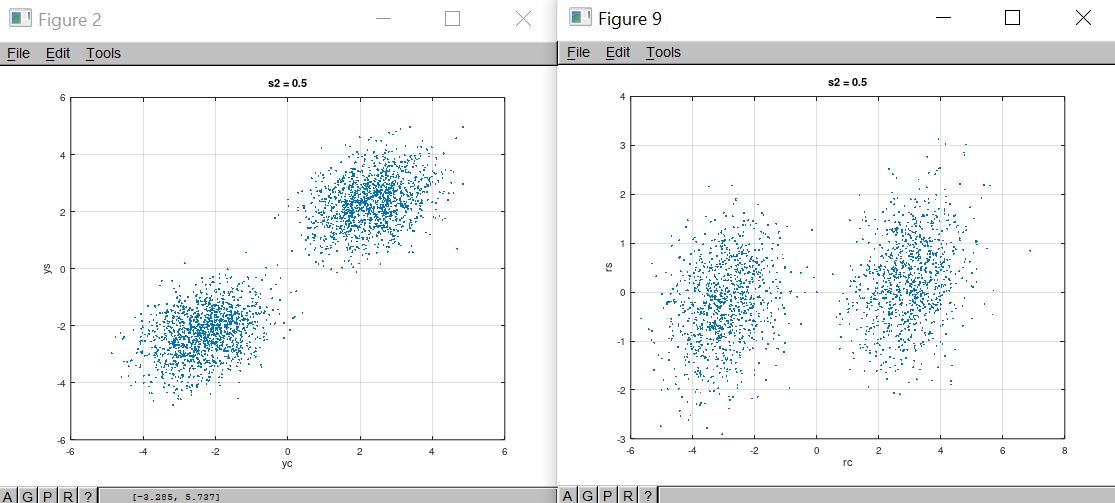

(а) (б)
Рис.2

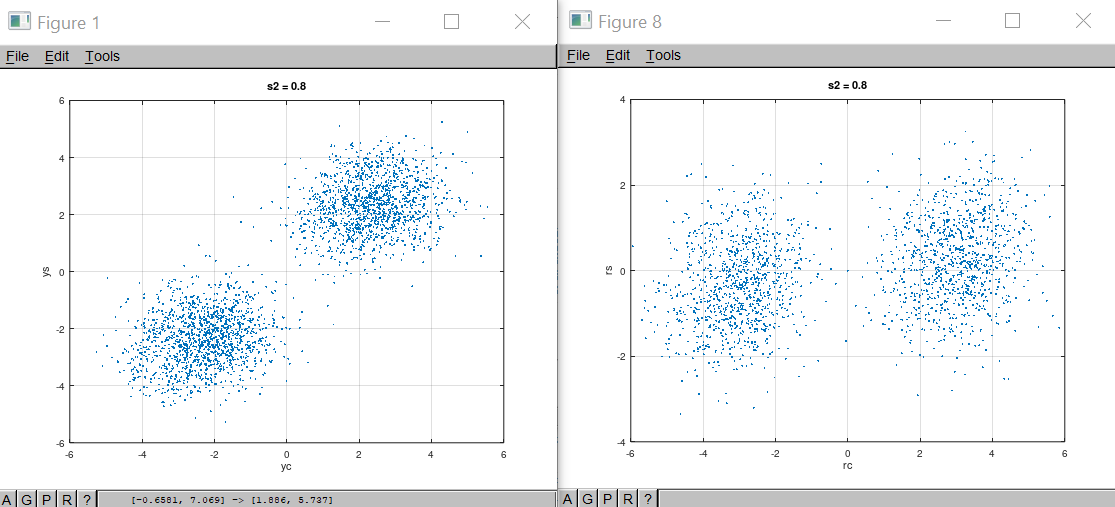

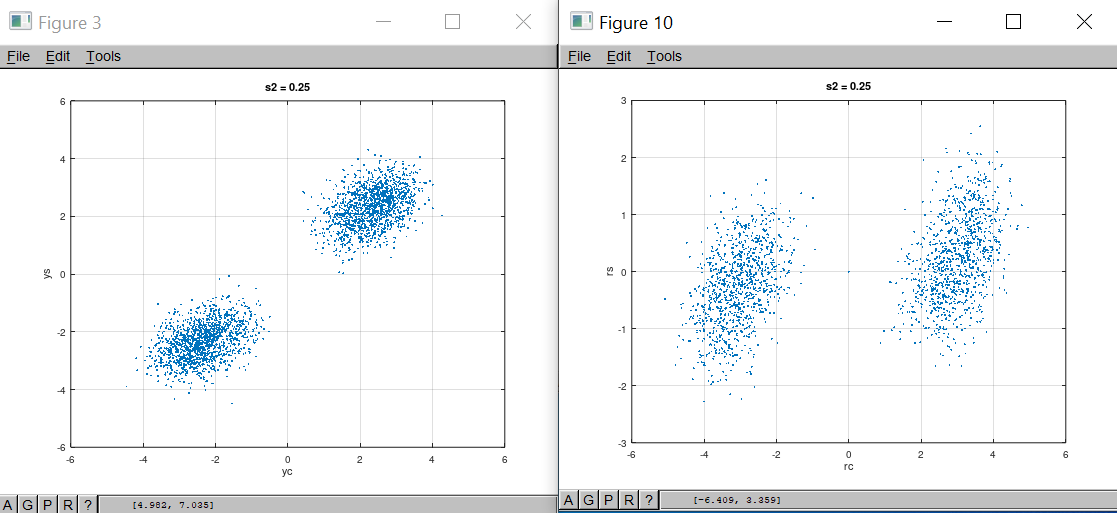

(а) (б)
Рис.3

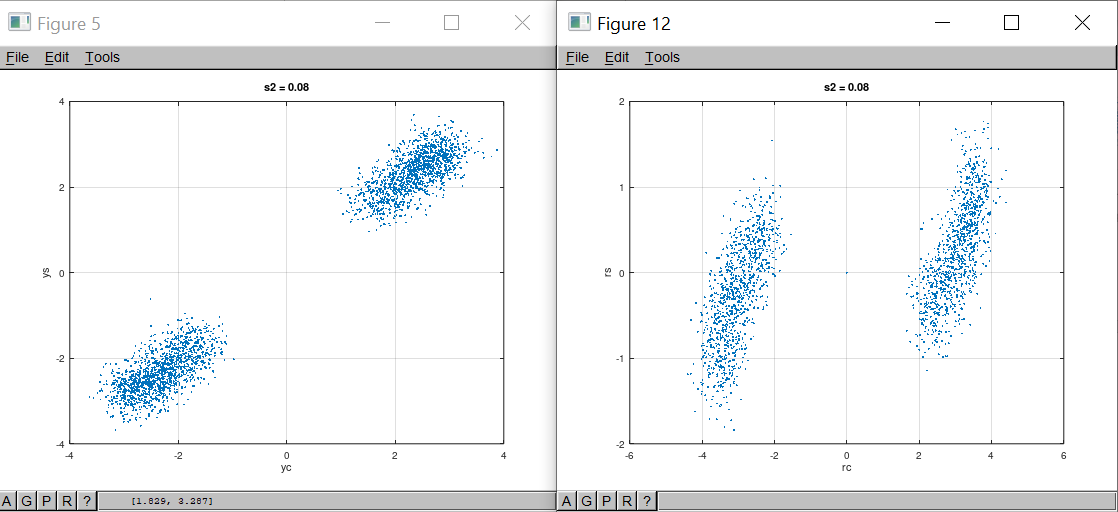

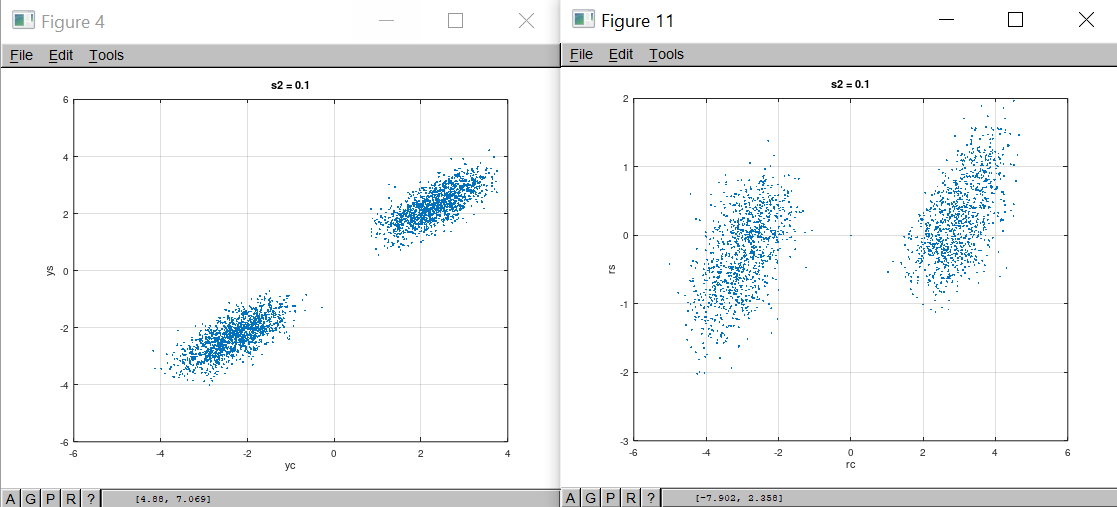

(а) (б)
Рис.4

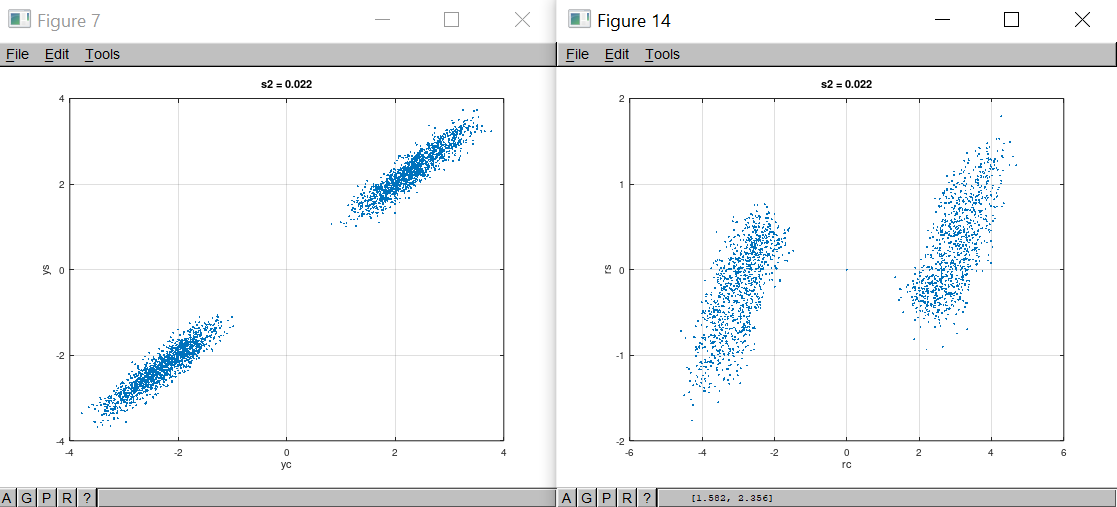

(а) (б)
Рис.5

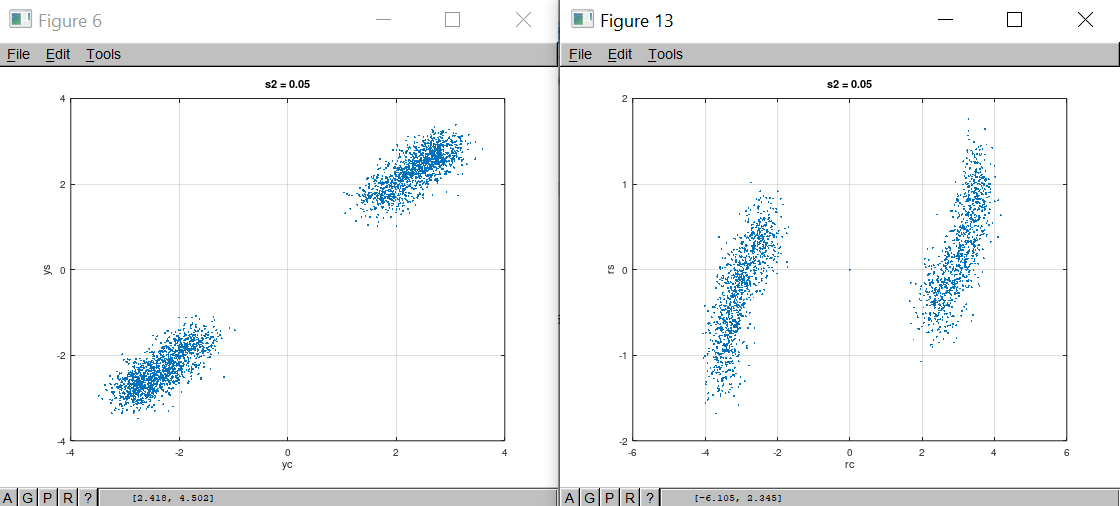

(а) (б)
Рис.6

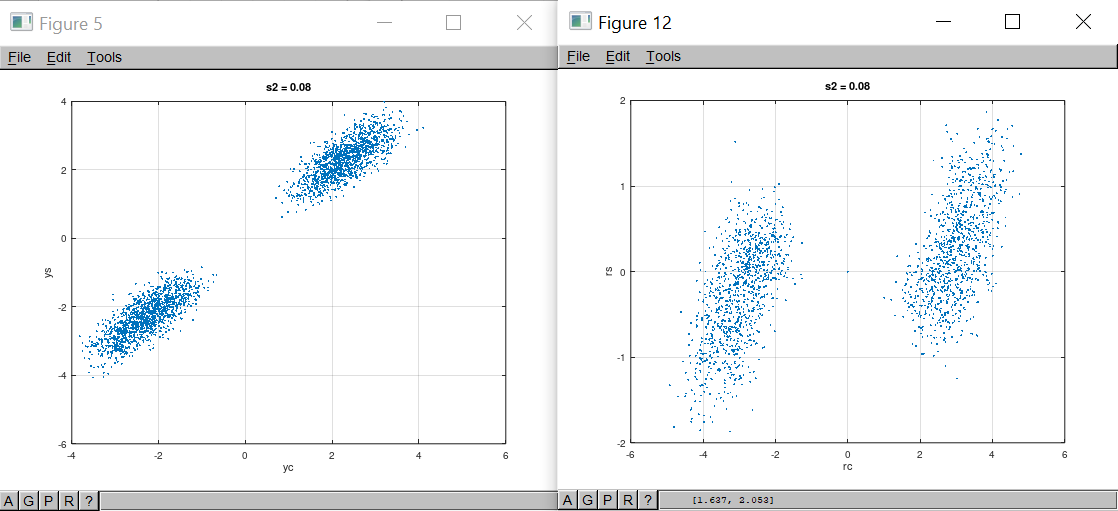

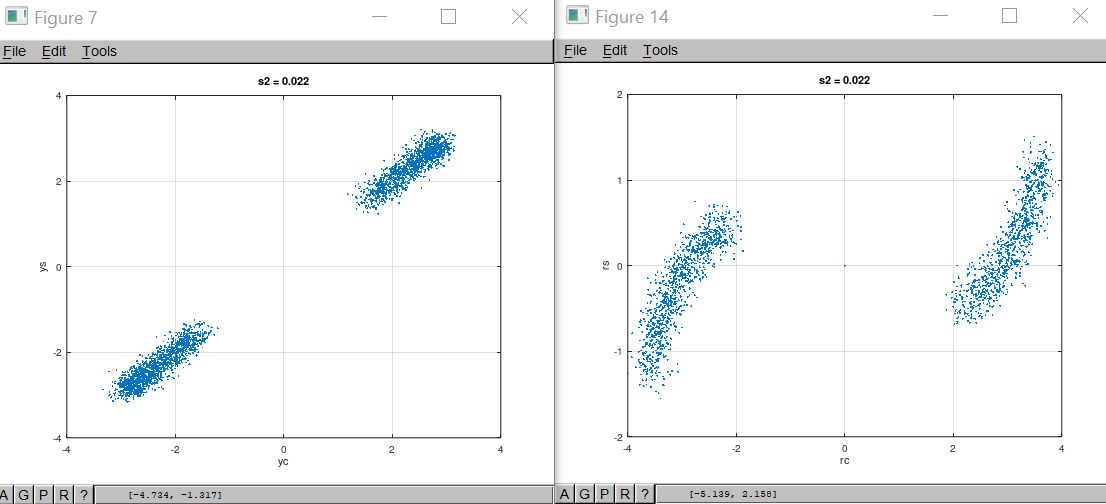

(а) (б)
Рис.7

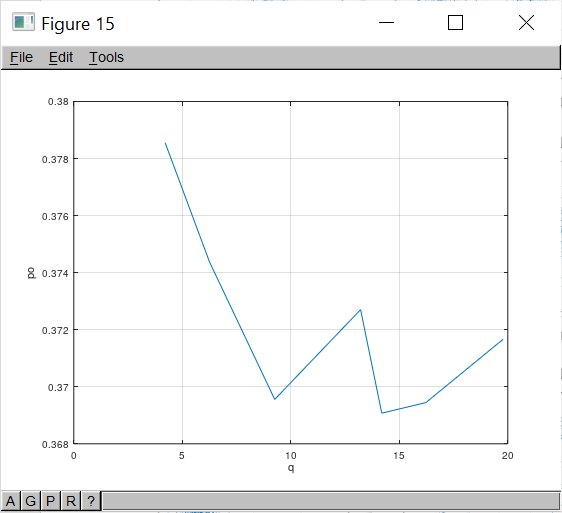

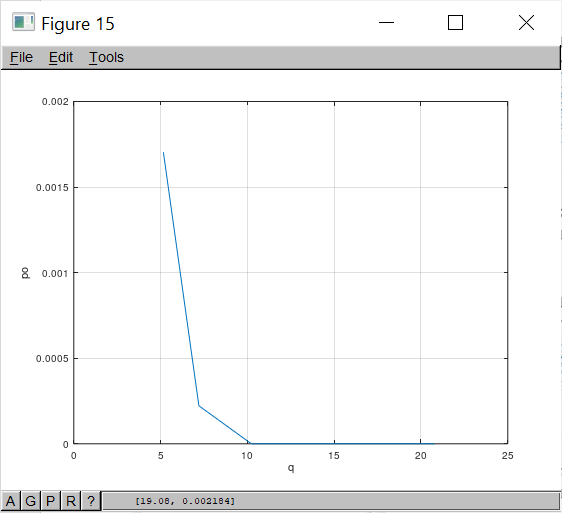

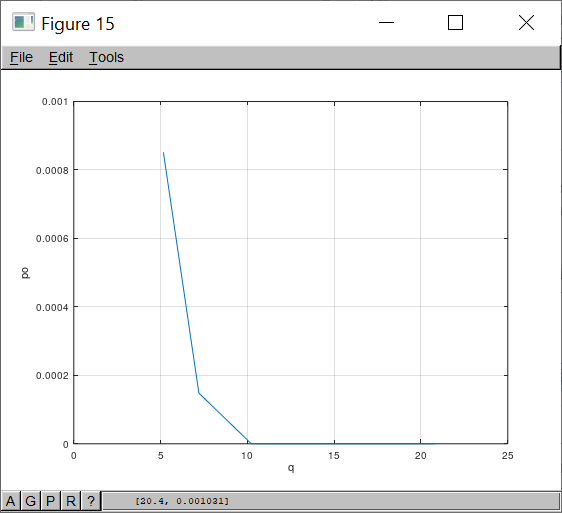

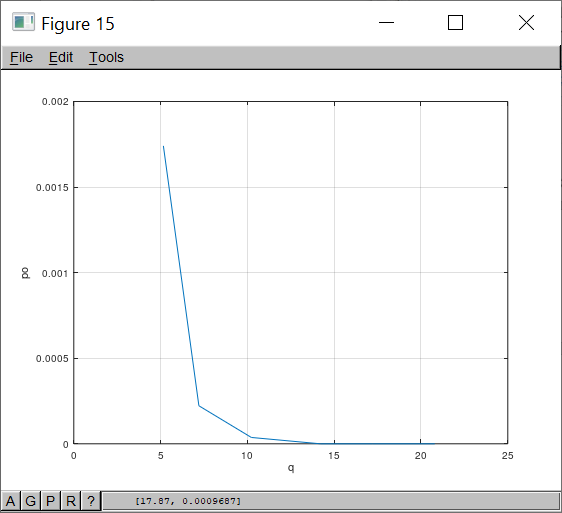

Рис.8 Зависимость экспериментальной вероятности ошибки приема от соотношения сигнал/шум
Для М = 4

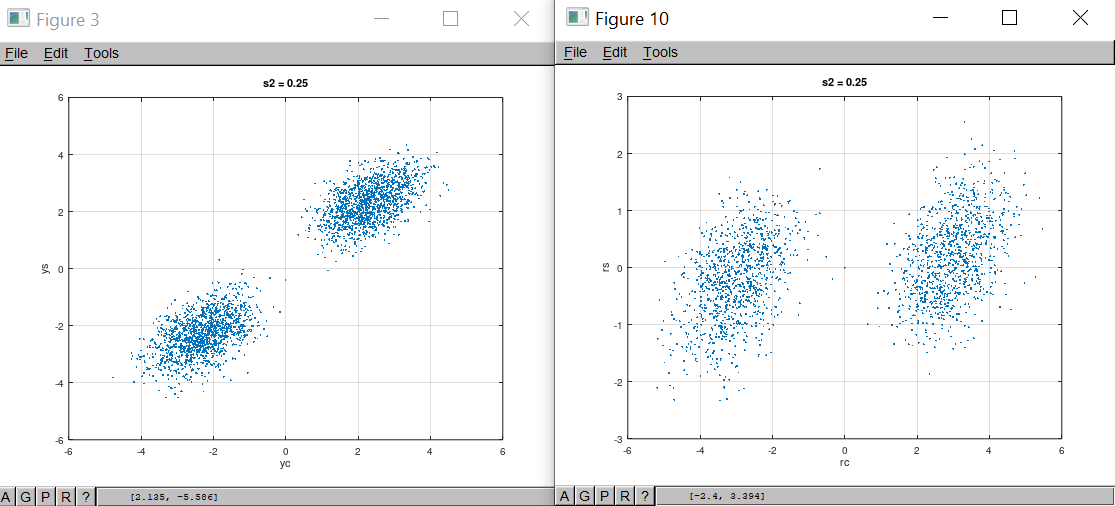

(а) (б)
Рис.9
(а) (б)
Рис.10
(а) (б)
Рис.11
(а) (б)
Рис.12
(а) (б)
Рис.13
(а) (б)
Рис.14
(а) (б)
Рис.15
Рис.16 Зависимость экспериментальной вероятности ошибки приема от соотношения сигнал/шум
Исследовать алгоритм приема, если тактовая синхронизация идеальная от ( 0) , а фазовая синхронизация реализована с ошибкой по фазе и по частоте f .

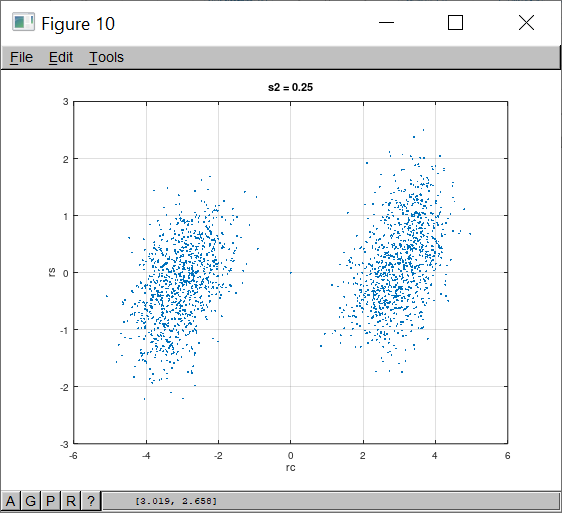

(а) (б)
Рис.17

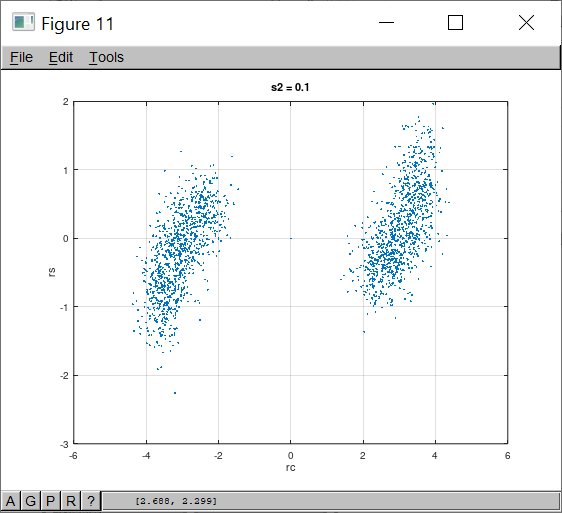

(а) (б)
Рис.18
(а) (б)
Рис.19

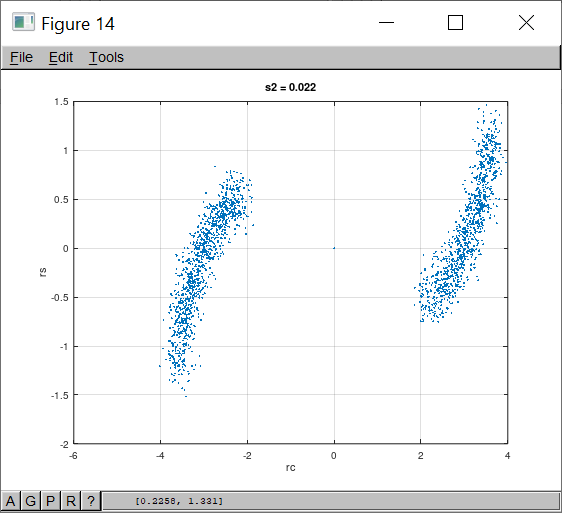

(а) (б)
Рис.20
(а) (б)
Рис.21
(а) (б)
Рис.22
(а) (б)
Рис.23
Рис.24 Зависимость экспериментальной вероятности ошибки приема от соотношения сигнал/шум
Исследовать алгоритм приема, если фазовая синхронизация идеальная 0, f 0 , а тактовая реализована с ошибкой от .
(а) (б)
Рис.25
(а) (б)
Рис.26
(а) (б)
Рис.27
(а) (б)
Рис.28
(а) (б)
Рис.29
(а) (б)
Рис.30
(а) (б)
Рис.31
Рис.32 Зависимость экспериментальной вероятности ошибки приема от соотношения сигнал/шум
Исследовать алгоритм приема, если фазовая и тактовая синхронизации реализованы с ошибкой.
(а) (б)
Рис.33
(а) (б)
Рис.34
(а) (б)
Рис.35
(а) (б)
Рис.36
(а) (б)
Рис.37
(а) (б)
Рис.38
(а) (б)
Рис.39
Рис.40 Зависимость экспериментальной вероятности ошибки приема от соотношения сигнал/шум
«Оптимальный прием М-QAM сигналов»
Домашнее задание

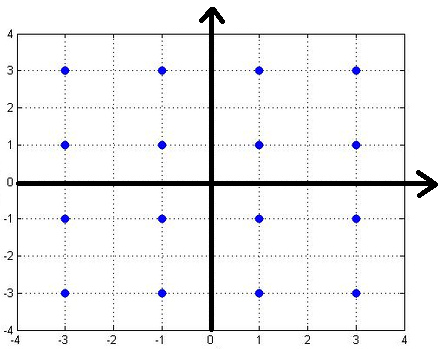

Рис. 1. Созвездие 16-QAM
Исходные данные:
Вариант: 4а
M=16
= 0.0017 рад
