.docxМинистерство Цифрового Развития, Связи и Массовых Коммуникаций Российской Федерации Федеральное Государственное Бюджетное Образовательное Учреждение Высшего Образования Ордена Трудового Красного знамени «Московский технический университет связи и информатики»
Кафедра информационной безопасности
Лабораторная работа №5
«Расширение спектра»
Москва 2021
ЦЕЛИ РАБОТЫ
Исследование помехоустойчивости системы с прямым расширением спектра в АБГШ-канале.
Исследование влияния узкополосной помехи на систему без расширения спектра и с расширением спектра.
Исследование работы системы с расширением спектра в многолучевом канале связи.
Реализация RAKE-приемника.
ВЫПОЛНЕНИЕ
Влияние узкополосной помехи на систему без расширения спектра.

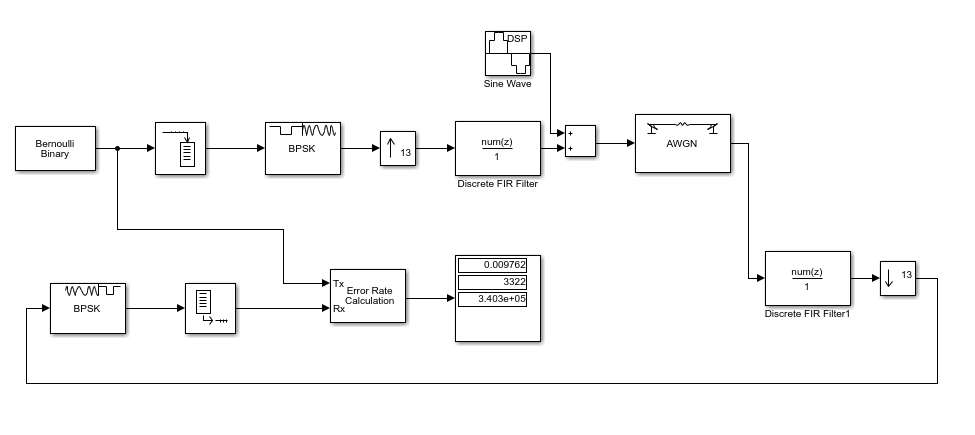

Рисунок 1. Схема модели системы связи с модуляцией ФМ-2 и АБГШ каналом, прямоугольной формой посылки с 13 отсчетами на символ
Таблица 1. Экспериментальная зависимость вероятности ошибки от уровня помехи в системе без расширения спектра
ОСШ = 6.73
Амплитуда помехи, В |
Pош |
0 |
0.001 |
0.15 |
0.0015 |
0.3 |
0.003 |
0.45 |
0.0072 |
0.6 |
0.015 |
0.75 |
0.029 |
0.9 |
0.051 |
1.05 |
0.081 |
1.2 |
0.118 |
1.35 |
0.158 |
1.5 |
0.198 |
Помехоустойчивость системы с прямым расширением спектра в АБГШ-канале.

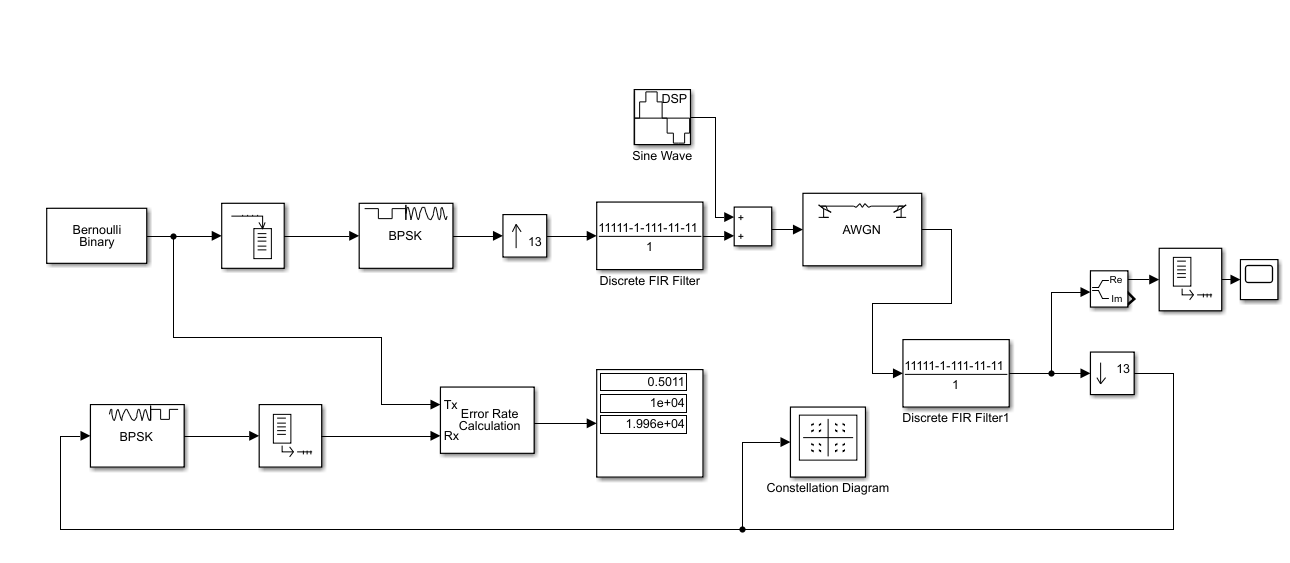

Рисунок 3. Схема модели с прямым расширением спектра
Таблица 2. Зависимость вероятности ошибки от Eb/N0 при прямом расширении спектра
Eb/N0 |
Pош |
0 |
0.078 |
1 |
0.056 |
2 |
0.037 |
3 |
0.023 |
4 |
0.013 |
5 |
0.0062 |
6 |
0.0023 |
7 |
0.00085 |
8 |
0.00016 |

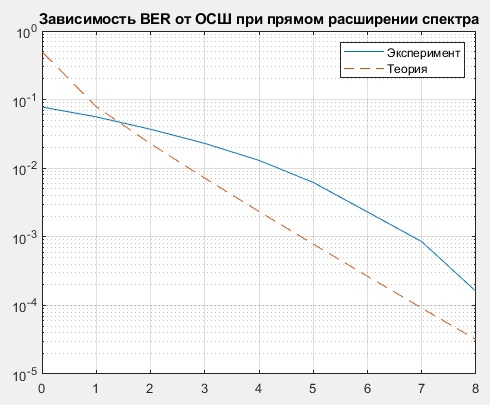

Рисунок 4. Графики зависимости BER от ОСШ при прямом расширении спектра
Влияние узкополосной помехи на систему с расширением спектра.
Таблица 3. Экспериментальная зависимость BER от уровня помехи при расширении спектра
Eb/N0 = 6.73
Амплитуда помехи, В |
Pош |
0 |
0.001 |
0.4 |
0.0015 |
0.8 |
0.0037 |
1.2 |
0.0079 |
1.6 |
0.016 |
2 |
0.032 |
2.4 |
0.055 |
2.8 |
0.088 |
3.2 |
0.13 |
3.6 |
0.17 |
4 |
0.2 |

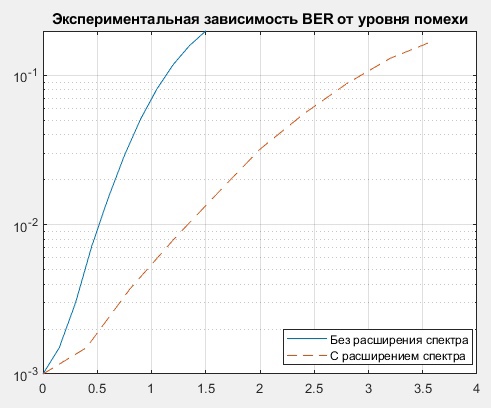

Рисунок 5. Графики зависимости BER от уровня помехи для систем с расширением и без расширения спектра
Работа системы с расширением спектра в многолучевом канале связи.

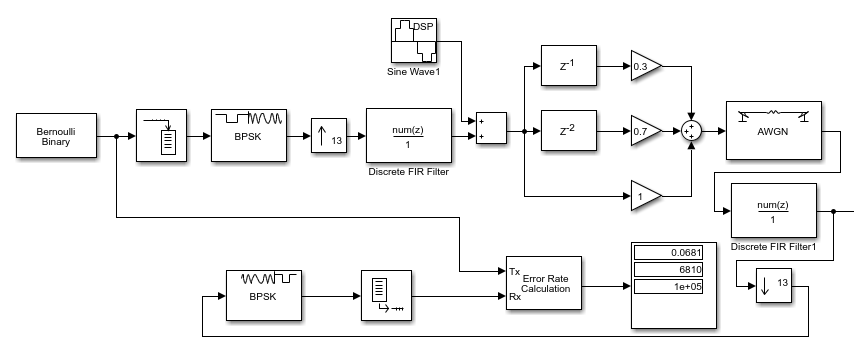

Рисунок 6. Схема системы с расширением спектра в многолучевом канале связи
Таблица 4. Экспериментальная зависимость вероятности ошибки от Eb/N0 в многолучевом канале
Eb/N0 |
Pош |
0 |
0.074 |
1 |
0.052 |
2 |
0.035 |
3 |
0.021 |
4 |
0.011 |
5 |
0.0052 |
6 |
0.0021 |
7 |
0.00077 |
8 |
0.00014 |
RAKE-приемник.

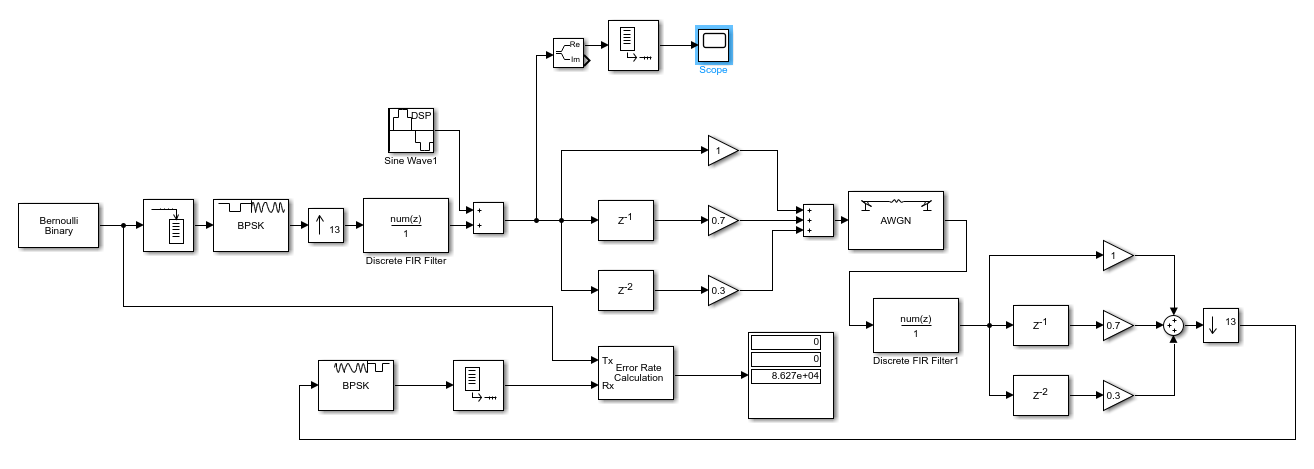

Рисунок 7. Схема системы с расширением спектра в многолучевом канале связи с оптимальным сложением лучей
Таблица 5. Зависимость вероятности ошибки от Eb/N0 в схеме с RAKE-приемником
Eb/N0 |
Pош |
0 |
0.058 |
1 |
0.038 |
2 |
0.023 |
3 |
0.013 |
4 |
0.0068 |
5 |
0.0029 |
6 |
0.001 |
7 |
0.00028 |
8 |
0.00002 |

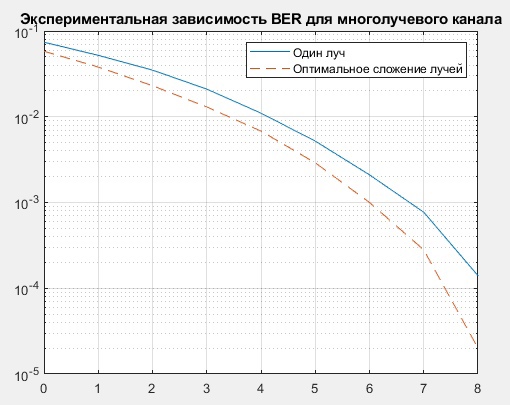

Рисунок 8. Графики экспериментальной зависимости вероятности ошибки при использовании одного луча и оптимальном сложении лучей
ВЫВОДЫ
Было проведено исследование помехоустойчивости систем расширения спектра – с прямым расширением в АБГШ канале и многолучевом канале. По полученным выше графикам можно сделать вывод, что расширение спектра позволяет значительно уменьшить негативное влияние узкополосной помехи, а RAKE-структура позволяет увеличить помехоустойчивость
