Федеральное Агентство Связи Федеральное Государственное Бюджетное Образовательное Учреждение Высшего Образования Ордена Трудового Красного знамени «Московский технический университет связи и информатики»

Кафедра технической электродинамики и антенн

Лабораторная работа №16

«Исследование волновых явлений,

возникающих при падении плоской волны

на диэлектрическую пластину»

Выполнил

Москва 2020

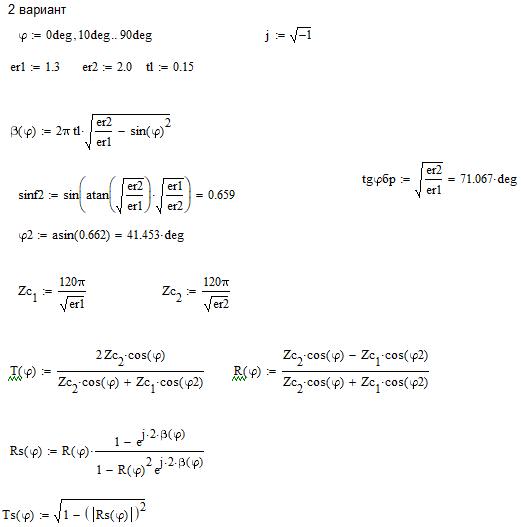

1. Домашнее задание

Исходные данные:

№ п/п
2	1,3	2,0	0,15	–	

Зависимость модуля коэффициента отражения плоской волны от угла падения ее на диэлектрическую пластину

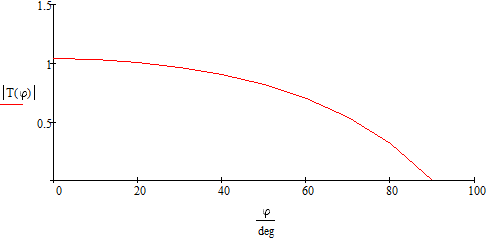

Зависимость модуля коэффициента прохождения плоской волны через диэлектрическую пластину от угла падения

Ответ на контрольный вопрос

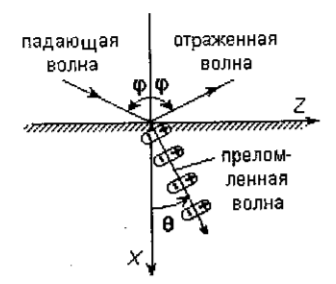

7. Что такое угол Брюстера? Чему он равен?

Угол Брюстера – это угол, при котором коэффициент отражения равен нулю (отсутствует отраженная волна), следовательно, энергия падающей волны целиком переходит во вторую среду.

Угол Брюстера равен:

Согласно закону Снеллиуса:

Угол между преломленной и отраженной волной – прямой, следовательно синус преломленной волны равен косинусу отраженной, тогда

,

следовательно
