ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ

(МТУСИ)

Лабораторная работа №1

Исследование электромагнитного поля элементарных излучателей

Москва 2016

Цель работы

Изучение электромагнитных полей, создаваемых элементарными излучателями в виде электрического вибратора и рамки.

Рис.1. Блок-схема лабораторной установки

1. Генератор

2. Поворотное устройство

3. Исследуемая антенна

4. Приемная антенна

5. Переносная установка

6. Измерительный усилитель

Расчётная часть

Исходные данные

• № варианта – 12

•

•

•

•

•

•

1. Рассчитать и построить зависимость амплитуд составляющих электрического поля и от расстояния r для электрического вибратора. Расчёт провести для расстояний r от до , при для и для .

2. Рассчитать и построить зависимость амплитуд составляющих электрического поля и от угла для электрического вибратора при .

3. Рассчитать и построить зависимость амплитуды электрического поля рамки от расстояния r при .

4. Рассчитать и построить зависимость амплитуды электрического поля рамки от угла .

Выполнение

l=83см

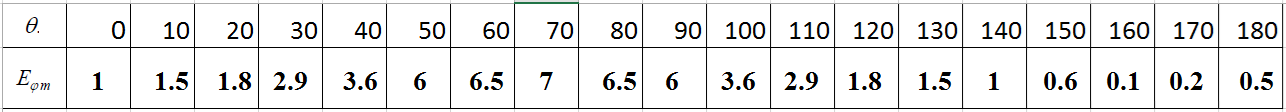

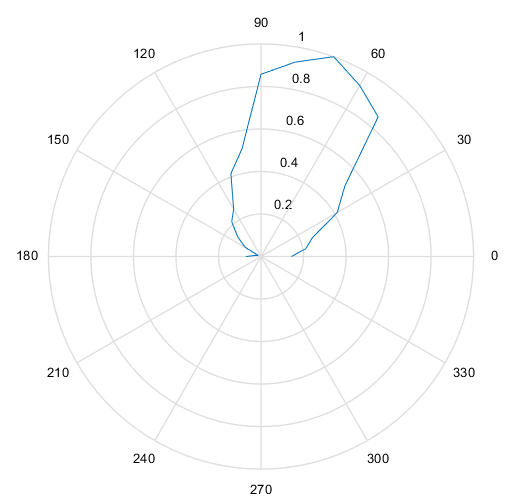

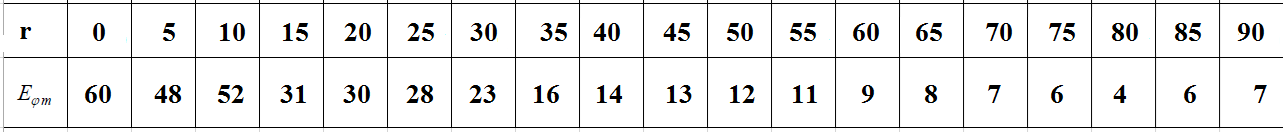

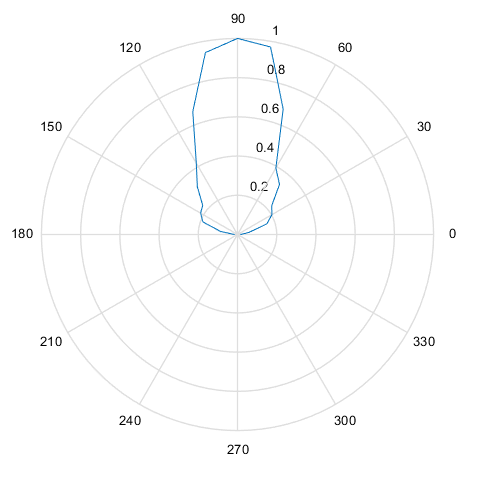

Зависимость амплитуд составляющих электрического поля ^E m от для электрического вибратора

_мах = 90

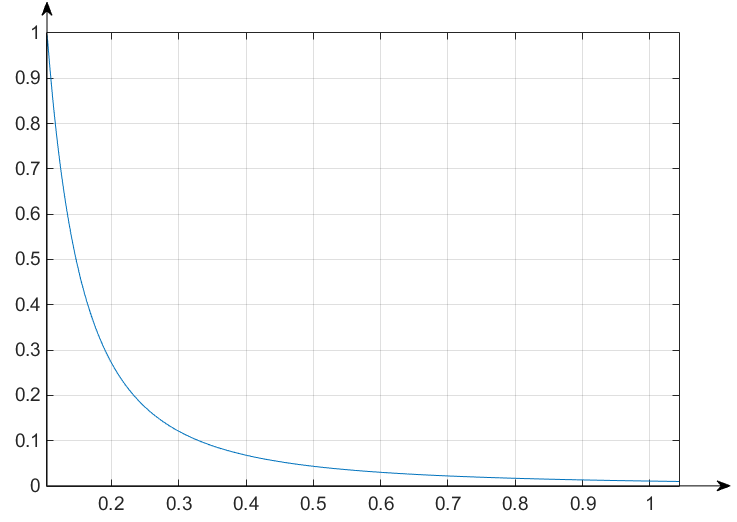

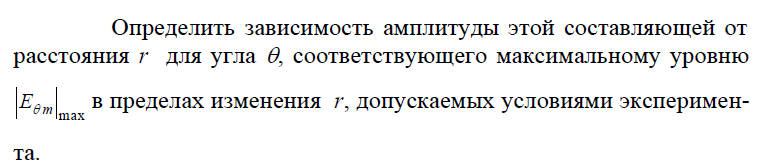

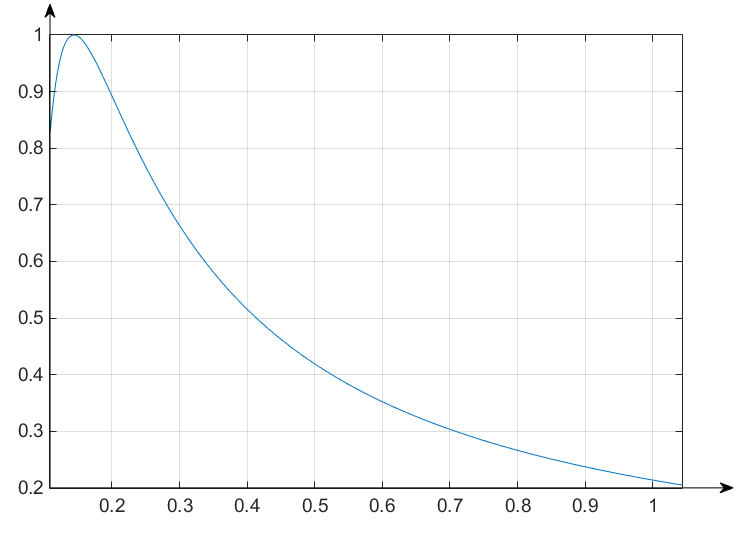

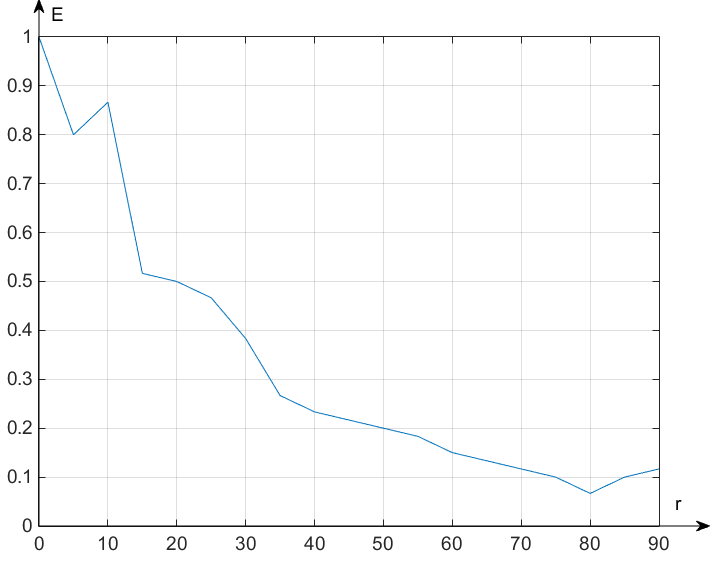

Зависимость амплитуд составляющих электрического поля ^E m от расстояния r для электрического вибратора.

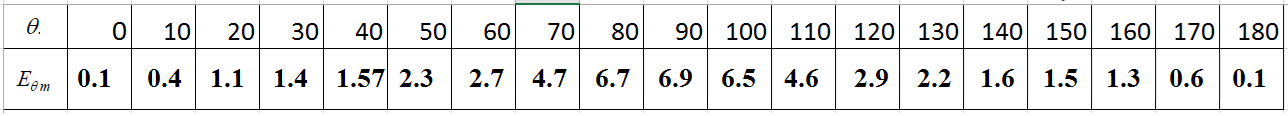

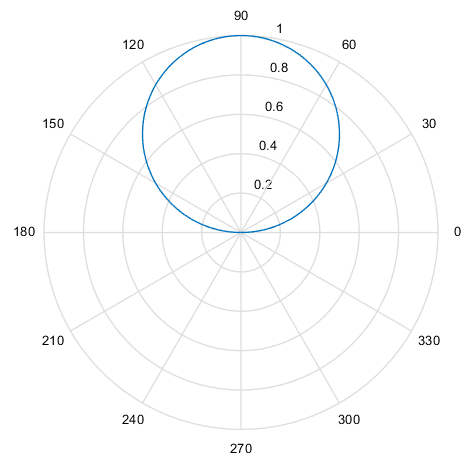

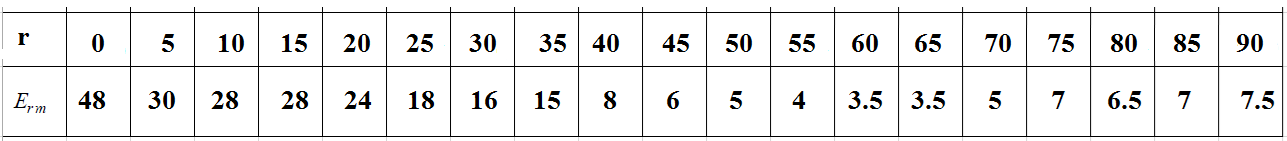

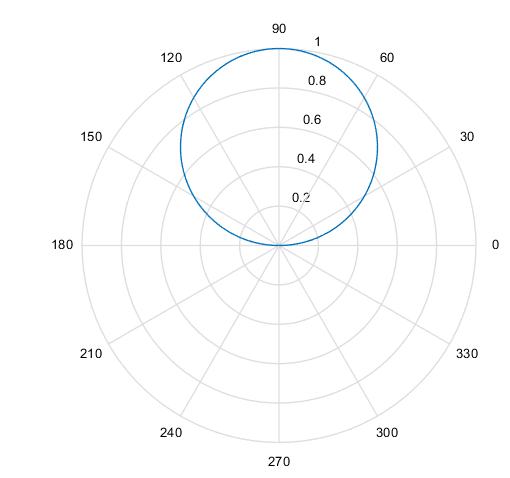

Зависимость амплитуд составляющих электрического поля рамки ^E m от от 

_мах =70

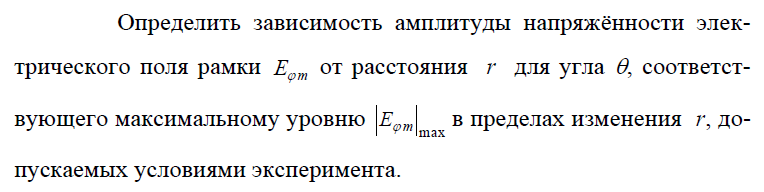

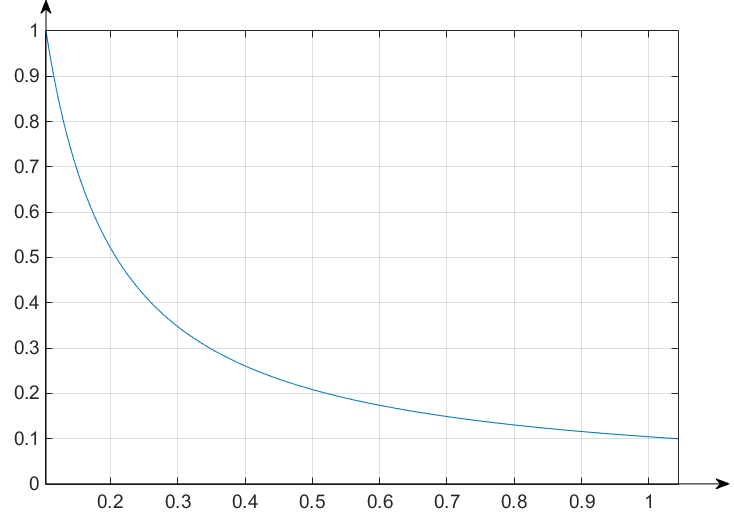

Зависимость амплитуд составляющих электрического поля рамки ^E m от расстояния r от 0.2  до 2 , при   90
