.docМИНОБРНАУКИ РОССИИ
Санкт–Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра физической химии
отчет
по индивидуальному домашнему заданию №1
по дисциплине «Материаловедение»
Вариант - 23
Студента гр. 0501 |
|
Конунников Г. А. |
Руководитель |
|
Карпов О.Н. |
Санкт–Петербург
2022
Порядок выполнения работы
Получить у преподавателя индивидуальный варианта 2-ух моделей разных кристаллов (запишите номер варианта на протоколе).
Привести проекции модели кристалла, причем количество проекций должно быть достаточным, чтобы полностью описать кристалл (не менее 3-х проекций).
Чтобы определить симметрию кристалла необходимо найти все возможные операции симметрии.
Найдите центр симметрии, если кристалл обладает центром симметрии, то запишите это в протоколе символом C (см. рекомендации по работе в программе VESTA).

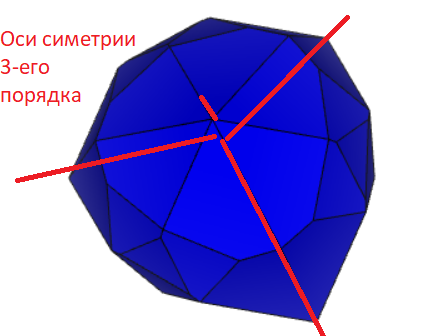

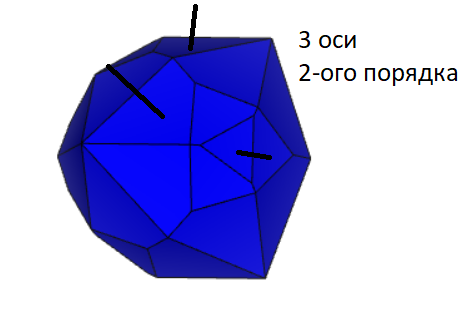

Найдите все возможные оси симметрии, запишите в протоколе их порядок и их количество (см. рекомендации по работе в программе VESTA). Приведите схематично рисунок с демонстрацией осей симметрии различного порядка, если их несколько или они разного порядка.

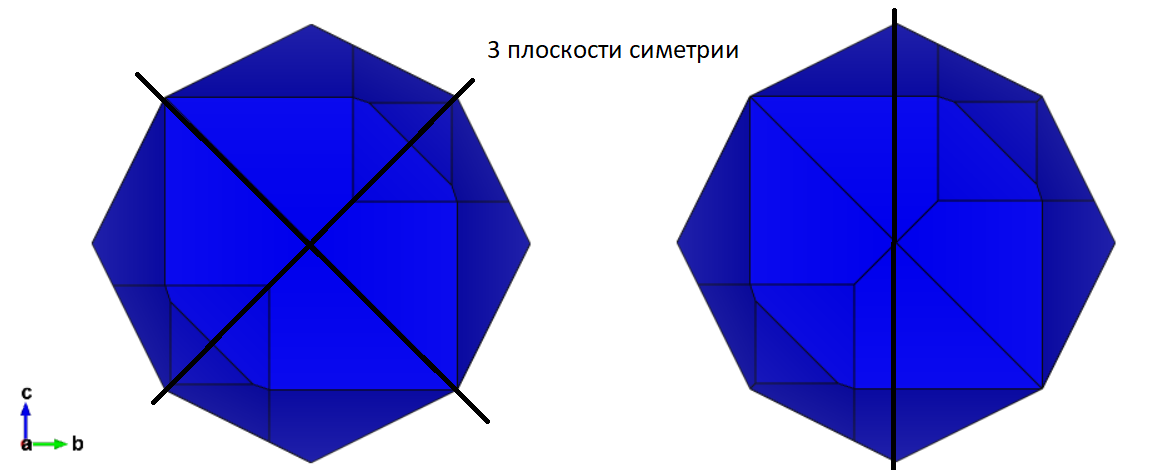

Найдите все возможные плоскости симметрии запишите в протоколе их количество (см. рекомендации по работе в программе VESTA). Приведите схематично рисунок с демонстрацией плоскостей симметри различного порядка, если их несколько.
Цели работы: Научиться качественно и количественно определять симметрию кристаллов на моделях, которые соответствуют формам реальных кристаллов минералов, металлов и других кристаллических веществ.
Ход работы

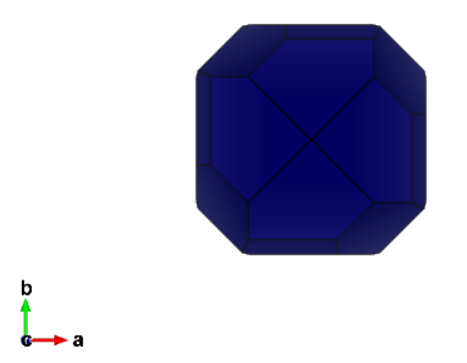

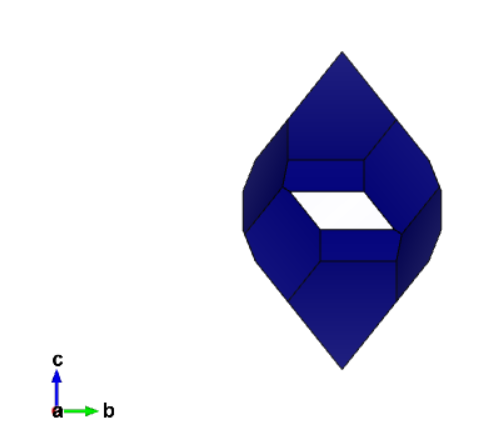

23-1.
|
|
|
а |
b |
c |

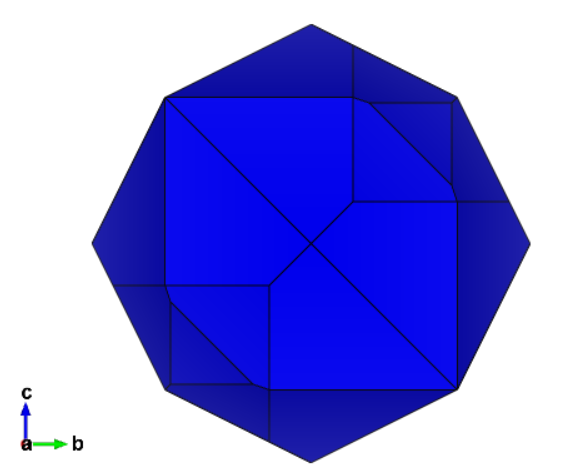

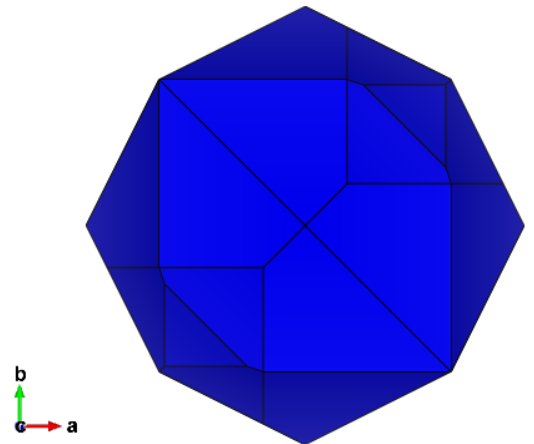

23-2.
|
|
|
а |
b |
c |
Номер варианта |
Оси симметрии и их порядок |
Плоскости Симметрии |
Центр симметрии |
Кристаллографичечкая формула |
Сингония и вид(класс) симметрии |
|||
2 |
3 |
4 |
6 |
|||||
23-1 |
- |
- |
1 |
- |
- |
1 |
L4PC |
Тетрагональная сингония, центральный вид(класс) симметрии |
23-2 |
3 |
4 |
- |
- |
3 |
1 |
4L33L23PС |
Кубическая, центральный вид(класс) симметрии. |
