Обработка результатов

Графики зависимости фототока фотоэлемента от напряжения I = I (U) для трех значений освещенности катода для зеленого светофильтра представлен на рисунке 3, для синего светофильтра на рисунке 4.

Графики зависимости тока насыщения от освещённости I = I (U) для зеленого светофильтра представлен на рисунке 5, для синего светофильтра на рисунке 6.

График зависимости запирающего напряжения от частоты излучения, пропускаемого светофильтром (U_З, v) представлен на рисунке 7.

Расчет зависимость тока насыщения от освещенности фотокатода представлен в таблице 3.

Расчет значений k, представлены в таблицах 4 и 5. Расчеты запирающего напряжения для зеленого и синего светофильтров представлены в таблице 6.

Расчет определяемых в опыте постоянные представлен в таблице 7.

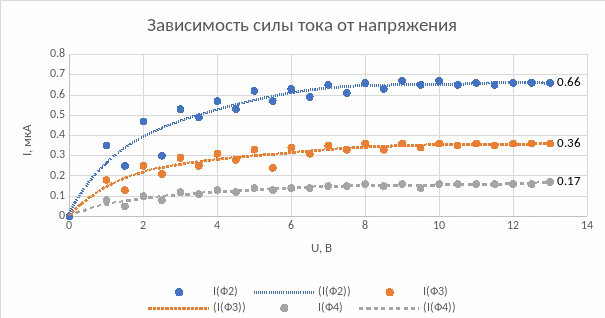

Рисунок 3 – Графики зависимости фототока фотоэлемента от напряжения

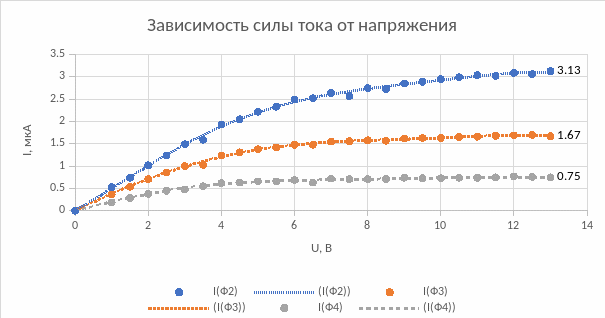

Рисунок 4 – Графики зависимости фототока фотоэлемента от напряжения

Таблица 3 – Зависимость тока насыщения от освещенности фотокатода

Светофильтр	Зеленый λ1 = 550 нм			Синий λ2 = 515 нм
№	2	3	4		2	3	4
Ei , Вт м2	0,15	0,07	0,02		1,6	0,9	0,4
IН , мкА	0,31	0,14	0,04		3,02	1,64	0,72
k = IН/E, мкА м2/Вт	2,07	2,0	2,0		1,9	1,87	1,8
	0,139785	0,3	1,05		0,013162	0,023442	0,052778
= hck/eSλ = ak	1,04	1,00	1,00		1,02	1,00	9,65
	0,000701678	0,001505909	0,005270682		7,05607	0,000125667	0,000282933

Таблица 4 – Значение k

, мкА м2/Вт	1,94
, мкА м2/Вт	0,1001998
, мкА м2/Вт	0,040906397
, мкА м2/Вт	0,106356633
, мкА м2/Вт	0,263194452
, мкА м2/Вт	0,369551084
= , мкА м2/Вт	1,9±0,4

Таблица 5 – Значение

, мкА м2/Вт	1,01
, мкА м2/Вт	0,000243154
, мкА м2/Вт	9,92671E-05
, мкА м2/Вт	0,000258094
, мкА м2/Вт	0,001326238
, мкА м2/Вт	0,001584333
= , мкА м2/Вт	0,7±0,2

Таблица 6 – Запирающее напряжение для зеленого и синего светофильтров

	Зеленый	Синий
, В	0,34	0,694
, В	0,075166482	0,155177

Продолжение таблицы 6

, В	0,030686588	0,063351
, В	0,085922446	0,177382
, В	0,05	0,05
, В	0,135922446	0,227382
= , В	0,34±0,14	0,7±0,2

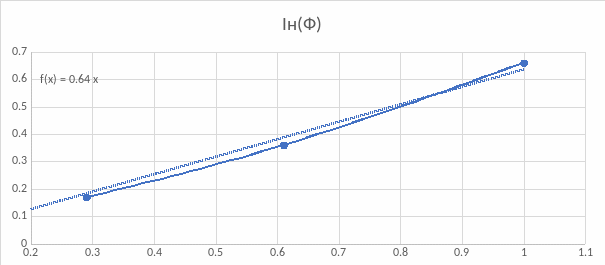

Рисунок 5 – Графики зависимости I_н = I_н(Е) для зеленого светофильтра

Рисунок 6 – Графики зависимости I_н = I_н(Е) для синего светофильтра

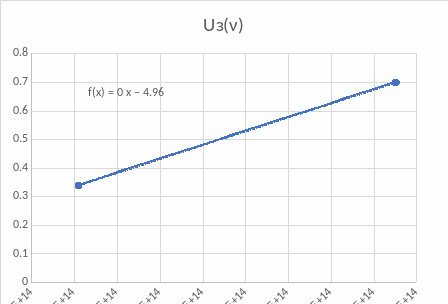

Рисунок 7 – График зависимости запирающего напряжения от частоты излучения, пропускаемого светофильтром

Таблица 7 – Определяемые в опыте постоянные

							h
Гц	Гц	В	В	В/Гц	В/Гц	Дж с	Дж с
5,45	5,83	0,34	0,7	4,86	4,14	7,77	6,63
b
В	Гц	Гц	нм	нм	эВ	эВ
-0,496	1	1,02	3	2,94	6,63	6,76

Вывод: В процессе работы, было исследованы закономерности эффекта фотоэлектронной эмиссии (внешнего фотоэффекта); измерение работы выхода электрона и красной границы эффекта для материала фотокатода . Такие погрешности вызваны, допустимым для измерения износом установки в результате эксплуатации, человеческим фактором, результатом округления величин при расчетах. Таким образом было доказано, что в фотоэффекте проявляется корпускулярные свойства электромагнитного излучения.
