УТС 5 семестр / 3лабораторная
.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра АПУ
отчет
по лабораторной работе №3
по дисциплине «ТСАиУ»
Тема: Моделирование нагревателя
Студенты гр. 8391 |
|
Орещенко Н.В. |
|
|
Перевертайло Д.А. |
|
|
Петрухина М.С. |
Преподаватель |
|
Немудрук М.Л. |
Санкт-Петербург
2020
Цель работы.
Проектирование системы нагрева воды до определенной температуры с последующим сливом.
Задание на выполнение лабораторной работы.
В лабораторной работе используются следующие названия:
L_ll – датчик нижнего уровня воды
L_hh – датчик верхнего уровня воды
T_sensor – Датчик температуры
V1 – Клапан для набора воды в емкость
V2 – Клапан для слива нагретой воды из емкости
Heater – Нагревательный элемент
E – Error (Ошибка)

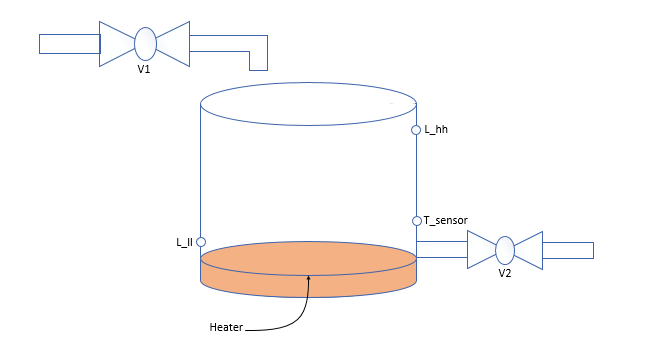

Схема работы системы нагрева приведена на рис. 1.
Рис.
1. Схема системы нагрева.
Таблица истинности для состояний системы приведена на табл. 1.
|
|
|
Табл. 1. |
|||
L_ll |
L_hh |
T_sensor |
V1 |
V2 |
Heater |
E |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
Обработка результатов эксперимента.
Для выполнения поставленной задачи построим минимальную ДНФ для таблицы истинности, которая приведена на табл. 1.

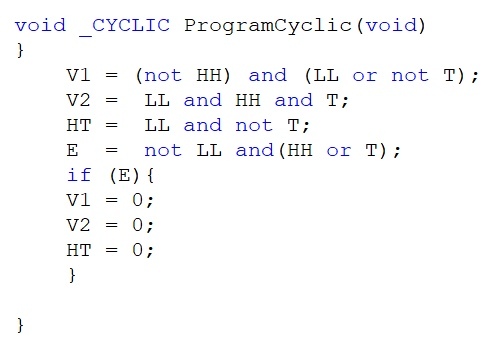

Рис. 2. Код программы.

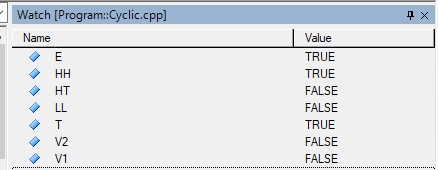

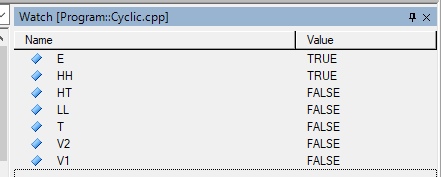

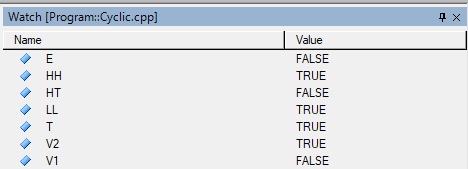

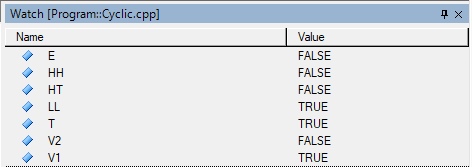

Рассмотрим примеры выполнения программы:
Рис.
3. L_ll = 0, L_hh = 0, T_sensor =0;
Рис.4 . L_ll = 0, L_hh = 0, T_sensor =1;
Рис. 5. L_ll = 0, L_hh = 1, T_sensor = 0;
Рис. 6. L_ll = 0, L_hh = 1, T_sensor = 1;
Рис. 7. L_ll = 1, L_hh = 0, T_sensor = 0;
Рис. 8. L_ll = 1, L_hh = 0, T_sensor = 1;
Рис. 9. L_ll = 1, L_hh = 1, T_sensor = 0;
Рис. 10. L_ll = 1, L_hh = 1, T_sensor = 0;
Выводы.
В ходе лабораторной работы была написана программа на языке “Automaton Basic” для управления системой нагрева воды. Для состояний системы была написана таблица истинности, в соответствии с которой далее и была написана программа. Результаты полученные в ходе работы программы полностью совпадают с таблицей истинности.
