.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра ИИСТ
отчет
по лабораторной работе №5
по дисциплине «Метрология»
Тема: Обработка результатов прямых и косвенных измерений
Студенты гр. 8391 |
|
Петрухина М.С. |
|
|
Перевертайло Д.А. |
|
|
Орещенко Н.В. |
Преподаватель |
|
Варшавский И.Е. |
Санкт-Петербург
2020
ПРОТОКОЛ ИЗМЕРЕНИЙ
P=0,98
Однократное измерение
R02=100 Ом ± 0,5%
U=9,61 В (П в положении 1)
U=0,118 В (П в положении 2)
Многократные измерения
СКО = 3
П в положении 1
i |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
Ui, В |
8,9 |
8,63 |
8,76 |
8,8 |
8,82 |
8,84 |
8,86 |
8,87 |
8,88 |
8,73 |
8,79 |
П в положении 2
i |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
Ui, В |
0,2 |
0,15 |
0,12 |
0,1 |
0,07 |
0,05 |
0,04 |
0,03 |
0,02 |
0,12 |
0,07 |
ЛАБОРАТОРНАЯ РАБОТА №5
Обработка результатов прямых и косвенных измерений
Цель работы: ознакомление с методами обработки результатов прямых и косвенных измерений при однократном и многократном измерениях.
Задание
Ознакомиться с лабораторным стендом и сменным модулем «Прямые, косвенные и совместные измерения».
Прямые однократные измерения. Измерить напряжение на выходе резистивного делителя (по указанию преподавателя). Результат однократного измерения напряжения записать в вид Ux=U±∆U.
Косвенные однократные измерения. Измерить ток, протекающий через резистивный делитель, путем измерения напряжения на образцовом сопротивлении. Результат однократного измерения тока записать в виде Ix = I ± ΔI.
Измерить мощность Pmx, выделяемую на участке резистивного делителя с помощью цифрового вольтметра и образцового резистора известного сопротивления. Результат, однократного измерения мощности записать в виде Pmx =Pm±∆ Pm.
Прямые многократные измерения. Измерить несколько раз напряжение, указанное в п.2, при наличии относительно больших случайных погрешностей. Обработать полученные данные и результат измерений напряжения записать в виде Ux = Ū±ΔU.
Косвенные многократные измерения. Измерить несколько раз ток, определяемый в соответствии с п.3, при наличии относительно больших случайных погрешностей. Обработать полученные данные и результат измерений тока записать в виде Ix = Ī±ΔI.
Измерить несколько раз мощность, определяемую в соответствии с п.3, при наличии относительно больших случайных погрешностей. Обработать полученные данные и результат измерений мощности записать в виде Pmx =Pm±∆ Pm.
СПЕЦИФИКАЦИЯ ПРИМЕНЯЕМЫХ СРЕДСТВ ИЗМЕРЕНИЙ
Наименование средства измерений |
Диапазоны измерений, постоянные СИ |
Характеристики точности СИ, классы точности |
Рабочий диапазон частот |
Параметры входа (выхода) |
Вольтметр |
0,2В, 2В 20В, 200В |
0,5/0,2 1,5/0,2 |
|
|
ОБРАБОТКА РЕЗУЛЬТАТОВ
Прямые однократные измерения

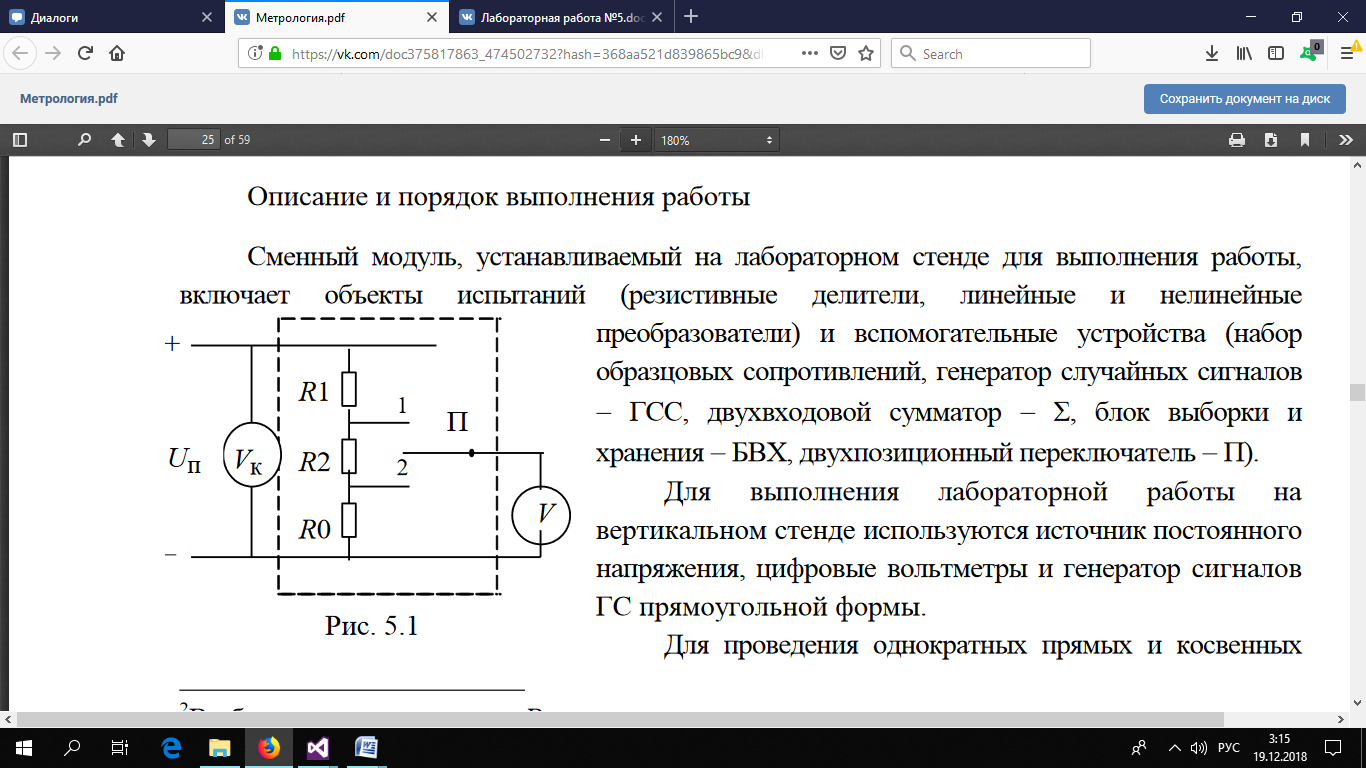

Рисунок 1. Схема цепи для снятия однократного измерения
U=9,61 В
Косвенные однократные измерения
R0 = 100 Ом
U0 = 0,118 В
Прямые многократные измерения
Рисунок 2.Схема цепи для снятия многократных измерений
Номер измерения |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
Ui, В |
8,9 |
8,63 |
8,76 |
8,8 |
8,82 |
8,84 |
8,86 |
8,87 |
8,88 |
8,73 |
8,79 |
|
; |
; |
|
|
|
;
Косвенные многократные измерения
Номер измерения |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
U1i, В |
8,9 |
8,63 |
8,76 |
8,8 |
8,82 |
8,84 |
8,86 |
8,87 |
8,88 |
8,73 |
8,79 |
U2i, В |
0,2 |
0,15 |
0,12 |
0,1 |
0,07 |
0,05 |
0,04 |
0,03 |
0,02 |
0,12 |
0,07 |
|
; |
|
|
;
ВЫВОД
Косвенные измерения являются менее точными, чем прямые за счет появления дополнительных погрешностей (помимо погрешности величины, измеряемой прибором, присутствует погрешность, выявляемая аналитическими методами). Увеличение количества измерений одной и той же величины приводит к увеличению точности, уменьшая вероятность возникновения случайной погрешности.
