МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ИИСТ

отчет

по лабораторной работе №5

по дисциплине «Метрология»

Тема: Обработка результатов прямых и косвенных измерений

Студенты гр. 6392		Петрухина М.С.
		Перевертайло Д.А.
		Орещенко Н.В.
Преподаватель		Варшавский И.Е.

Санкт-Петербург

2020

ПРОТОКОЛ ИЗМЕРЕНИЙ

P=0,98

Однократное измерение

R₀₂=100 Ом ± 0,5%

U=9,86 В (П в положении 1)

U=0,01 В (П в положении 2)

Многократные измерения

СКО = 4

П в положении 1

i	1	2	3	4	5	6	7	8	9	10	11
Ui, В	5,31	5,62	5,49	5,40	5,36	5,35	5,34	5,34	5,33	5,32	5,32

П в положении 2

i	1	2	3	4	5	6	7	8	9	10	11
Ui, В	0,05	0,04	0,05	0,05	0,05	0,05	0,06	0,05	0,06	0,05	0,06

ЛАБОРАТОРНАЯ РАБОТА №5

Обработка результатов прямых и косвенных измерений

Цель работы: ознакомление с методами обработки результатов прямых и косвенных измерений при однократном и многократном измерениях.

Задание

1. Ознакомиться с лабораторным стендом и сменным модулем «Прямые, косвенные и совместные измерения».

2. Прямые однократные измерения. Измерить напряжение на выходе резистивного делителя (по указанию преподавателя). Результат однократного измерения напряжения записать в вид U_x=U±∆U.

3. Косвенные однократные измерения. Измерить ток, протекающий через резистивный делитель, путем измерения напряжения на образцовом сопротивлении. Результат однократного измерения тока записать в виде I_x = I ± ΔI.

Измерить мощность P_mx, выделяемую на участке резистивного делителя с помощью цифрового вольтметра и образцового резистора известного сопротивления. Результат, однократного измерения мощности записать в виде P_mx =P_m±∆ P_m.

4. Прямые многократные измерения. Измерить несколько раз напряжение, указанное в п.2, при наличии относительно больших случайных погрешностей. Обработать полученные данные и результат измерений напряжения записать в виде U_x = Ū±ΔU.

5. Косвенные многократные измерения. Измерить несколько раз ток, определяемый в соответствии с п.3, при наличии относительно больших случайных погрешностей. Обработать полученные данные и результат измерений тока записать в виде I_x = Ī±ΔI.

Измерить несколько раз мощность, определяемую в соответствии с п.3, при наличии относительно больших случайных погрешностей. Обработать полученные данные и результат измерений мощности записать в виде P_mx =P_m±∆ P_m.

СПЕЦИФИКАЦИЯ ПРИМЕНЯЕМЫХ СРЕДСТВ ИЗМЕРЕНИЙ

Наименование средства измерений	Диапазоны измерений, постоянные СИ	Характеристики точности СИ, классы точности	Рабочий диапазон частот	Параметры входа (выхода)
Вольтметр	0,2В, 2В 20В, 200В	0,5/0,2 1,5/0,2

ОБРАБОТКА РЕЗУЛЬТАТОВ

1. Прямые однократные измерения

Рисунок 1. Схема цепи для снятия однократного измерения

U=9,86 В

2. Косвенные однократные измерения

R₀ = 100 Ом

U₀ = 0,01 В

3. Прямые многократные измерения

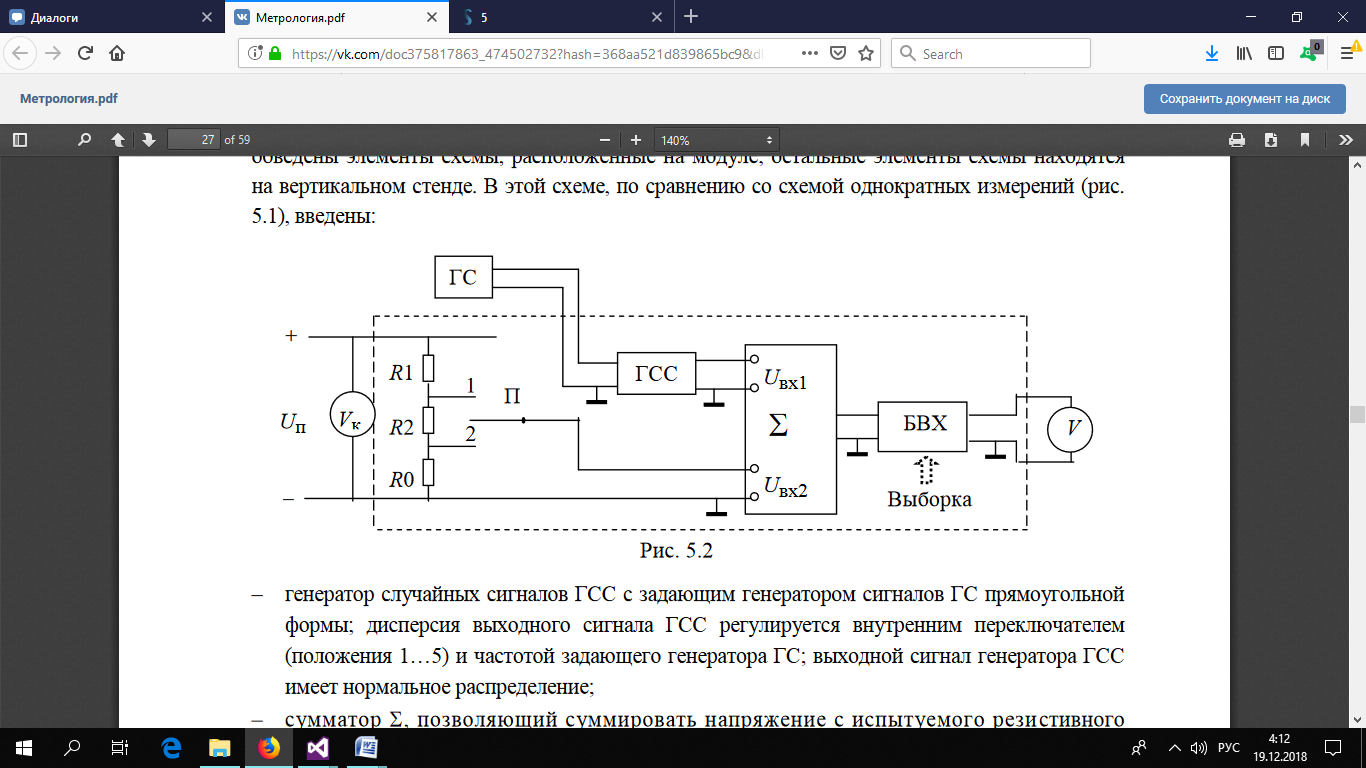

Рисунок 2.Схема цепи для снятия многократных измерений

Номер измерения	1	2	3	4	5	6	7	8	9	10	11
Ui, В	5,31	5,62	5,49	5,40	5,36	5,35	5,34	5,34	5,33	5,32	5,32

	;	;

;

4. Косвенные многократные измерения

Номер измерения	1	2	3	4	5	6	7	8	9	10	11
U1i, В	5,31	5,62	5,49	5,40	5,36	5,35	5,34	5,34	5,33	5,32	5,32
U2i, В	0,05	0,04	0,05	0,05	0,05	0,05	0,06	0,05	0,06	0,05	0,06

	;

;

ВЫВОД

Косвенные измерения являются менее точными, чем прямые за счет появления дополнительных погрешностей (помимо погрешности величины, измеряемой прибором, появляется погрешность величины, вычисляемой аналитически). Увеличение количества измерений одной и той же величины приводит к увеличению точности, уменьшая вероятность возникновения случайной погрешности.
