МИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра АПУ
отчет
по практической работе №3
по дисциплине «Теория автоматического управления»
Тема: Системы с обратной связью
Вариант № 13
Студент гр. 8391 |
|
Орещенко Н.В. |
|
|
|
|
|
|
|
|
|
Преподаватель |
|
Брикова О.И. |
Санкт-Петербург
2020
СОДЕРЖАНИЕ
Задание 1 3
Задание 2 8
Задание 3 11
Задание 4 19
Задание 5 21
Задание 1
1.Текст задания
Для системы со следующей структурной схемой
с ПФ звеньев
, ,
требуется графически определить диапазоны частот , , используя ЛАЧХ разомкнутой системы (значение коэффициента передачи определяется вариантом задания) и построить в этих диапазонах приближённые ЛАЧХ и ЛФЧХ замкнутой системы.
2. Вариант.
Вариант №13:
Согласно заданному варианту ПФ будут описаны следующими уравнениями:
3. Выполнение задания
Передаточная функция разомкнутого контура (разомкнутой системы) равна произведению ПФ звеньев, образующих этот контур, т. е.
Используя программные средства MATLAB/Simulink построим график ЛАЧХ для ПФ разомкнутой системы (рис. 1).
На рисунке 1 видно, что частота при которой график ЛАЧХ равняется 20 дБ равна 3.7 . Диапазон частоты . На данном диапазоне свойства и характеристики замкнутой системы определяются свойствами звена обратной связи (пропорциональное звено с коэффициентом усиления k = 1).
Частота при которой график ЛАЧХ равняется -20 дБ равна 371 . Диапазон частоты . На данном диапазоне свойства системы определяются свойствами прямой, разомкнутой цепи (интегрирующее звено). В промежуточном диапазоне мы соединяем вычисленные отрезки. Приближённая ЛАЧХ замкнутой цепи наложена на ЛАЧХ разомкнутой.

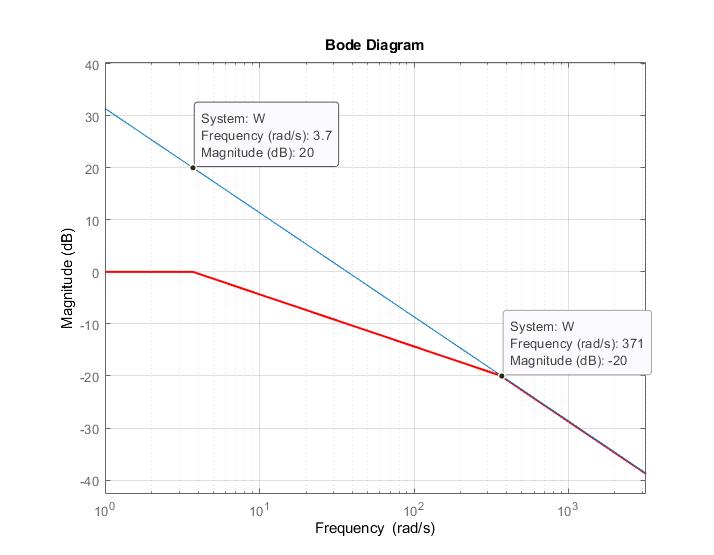

Рис. 1. ЛАЧХ для ПФ разомкнутой системы (синий) и приблизительная ЛАЧХ замкнутой системы (красный)
Сверим экспериментальные результаты с теоретическими:
Частотную характеристику разомкнутой системы получают заменой в аргумента на , причём . Следовательно,
Для диапазона частот контур имеет большое усиление, т.е. или , следовательно,
Для диапазона частот , для которого , тогда,
Передаточная функция системы с отрицательной обратной связью выражается через ПФ звеньев следующим образом:
Используя программные средства MATLAB/Simulink построим график ЛАЧХ для ПФ замкнутой системы в диапазонах (рис. 2 и рис. 3).

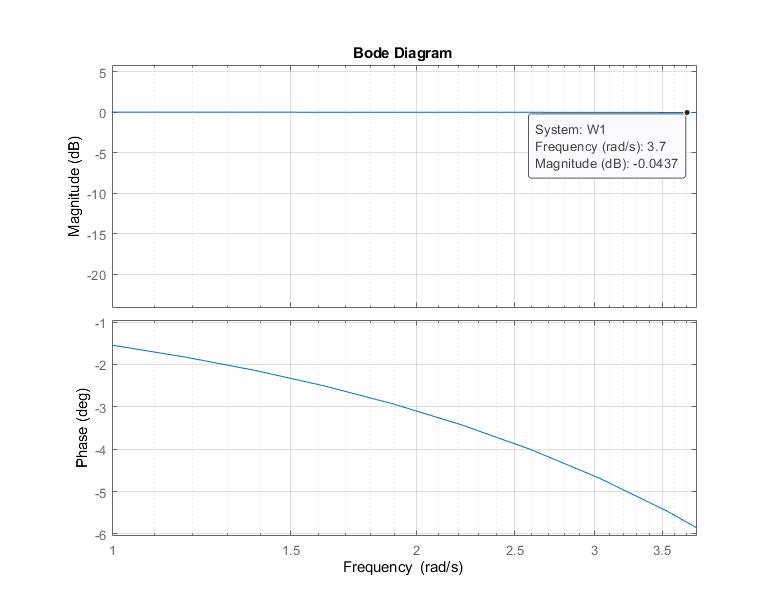

Рис. 2. ЛАЧХ и ЛФЧХ замкнутой системы в диапазоне .

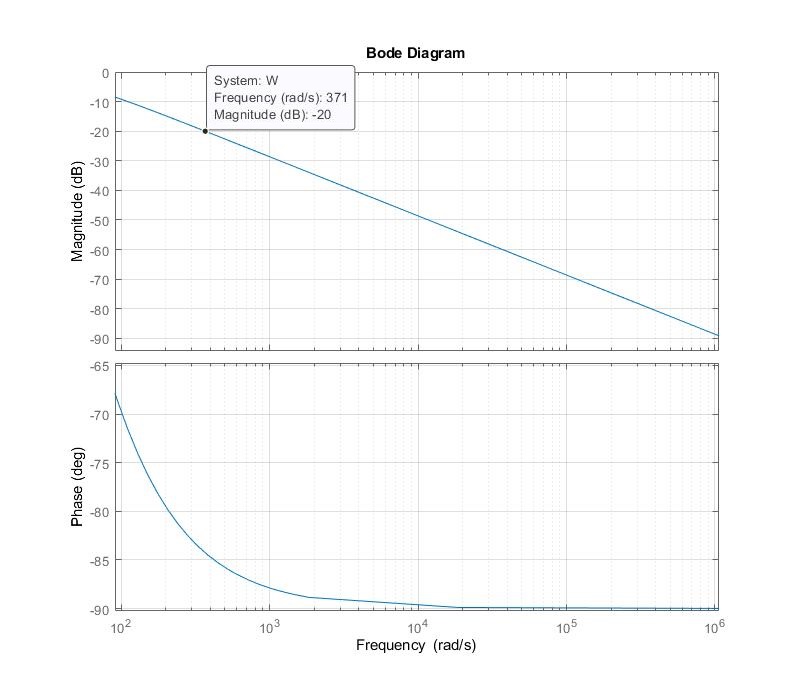

Рис. 3. ЛАЧХ и ЛФЧХ замкнутой системы в диапазоне .
4. Ответы на вопросы.
Вопрос 1. Какому типовому звену эквивалентна замкнутая система? Как выражаются параметры эквивалентной ПФ замкнутой системы через параметры ПФ звеньев?
Ответ:
Исходя из приведенных раннее ЛАЧХ и ЛФЧХ можно сделать вывод о том, что свойства данной системы близки к свойствам апериодического звена первого порядка. Выполним следующие алгебраические операции
Известно, что ПФ апериодического звена первого порядка:
Таким образом, коэффициент усиления апериодического звена k = 1= , а постоянная времени T =
Вопрос 2. Какой вид имеют ЛАЧХ и ЛФЧХ замкнутой и разомкнутой систем? Привести их графики.
Ответ:
ЛАЧХ и ЛФЧХ замкнутой и разомкнутой систем приведены на рис. 4.

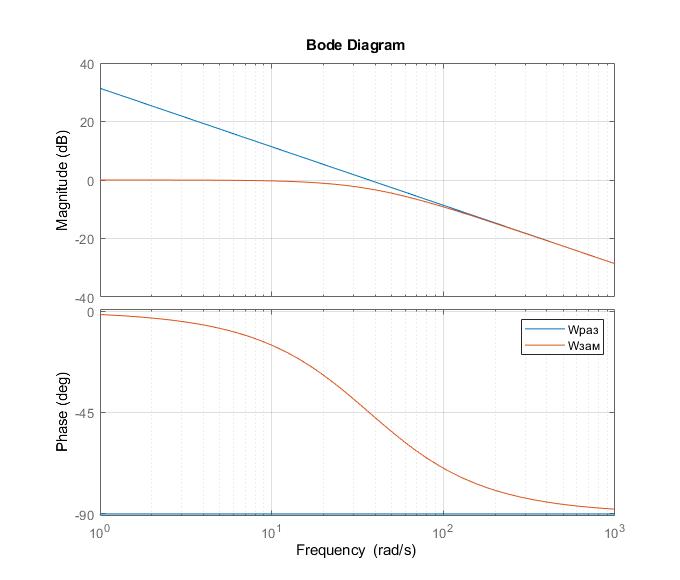

Рис. 3. ЛАЧХ и ЛФЧХ разомкнутой и замкнутой систем.
Вопрос 3. Какова должна быть частота входного сигнала , чтобы он воспроизводился системой практически без искажений? Подтвердить экспериментально, привести графики процессов.
Ответ:
Система воспроизведет сигнал практически без искажений для всех частот из диапазона ; (см. рис. 4)

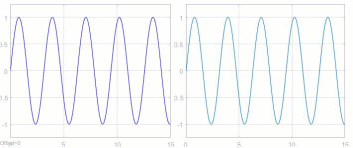

Рис. 4. сигнал , где частота (слева) и результат прохождения через систему (справа).
Вопрос 4. Какова должна быть частота входного сигнала , чтобы он практически не пропускался системой? Подтвердить экспериментально, привести графики процессов.
Ответ:
Система практически не будет пропускать сигнал для всех частот из диапазона . И действительно, на рис. 5 видно, что амплитуда выходного ниже амплитуды входного сигнала примерно в 10 раз.
Рис. 5. сигнал , где частота (слева) и результат прохождения через систему (справа).
