4 / ЦОС Эквалайзер

Федеральное Агентство Связи Федеральное Государственное Бюджетное Образовательное Учреждение Высшего Образования Ордена Трудового Красного знамени «Московский технический университет связи и информатики»

Кафедра общей теории связи

Лабораторная работа 4

«Синтез и анализ эквалайзеров для систем цифровой связи»

Выполнил Студент группы БПЗ1802

Бригада №4

Москва 2020

1. Цель работы Изучение и исследование адаптивного эквалайзера.

2. Домашнее задание Исходные данные: , , m = 3, T =15

   1. Расчет отношения сигнал/шум

Для ,

q = 15.284

Для ,

q = 5.075

2. Импульсные и амплитудно-частотные характеристики:

Импульсная характеристика для .116

Импульсная характеристика для

АЧХ для

АЧХ для

График зависимости квадратурных составляющих сигнала ФМ-2

3. Выполнение

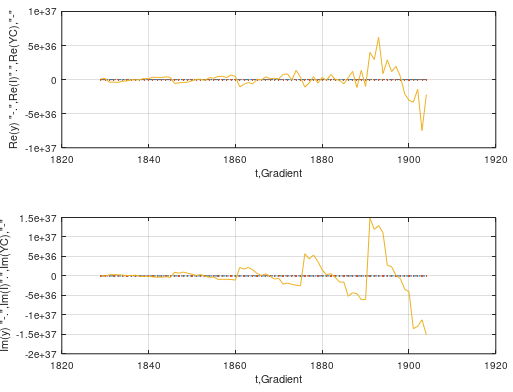

   1. Оценивание качества работы алгоритмов оценивания коэффициентов трансверсального фильтра при ошибке стробирования отсчетов равной 0, , , m = 3 и N= 3 для меандра

2. Оценивание качества работы алгоритмов оценивания коэффициентов трансверсального фильтра при ошибке стробирования отсчетов равной 0, , , m = 3 и N= 6 для меандра



3. Оценивание качества работы алгоритмов оценивания коэффициентов трансверсального фильтра при ошибке стробирования отсчетов равной 0, , , m = 3 и N= 3 для меандра

4. Оценивание качества работы алгоритмов оценивания коэффициентов трансверсального фильтра при ошибке стробирования отсчетов равной 0, , , m = 3 и N= 3 для ПСП

5. Оценивание качества работы алгоритмов оценивания коэффициентов трансверсального фильтра при ошибке стробирования отсчетов равной 0, , , m = 3 и N= 3 для ПСП

4. Ответы на контрольные вопросы:

1. Эквалайзер – приемник, который компенсирует межсимвольную интерференцию и позволяет значительно повысить эффективность использования полосы при передаче данных по телефонным и радиоканалам

2. Эквалайзеры бывают линейными (трансверсальные эквалайзеры) или нелинейными (эквалайзеры с решающей обратной связью). Кроме того, они могут различаться алгоритмом работы, который может быть заданным или адаптивным. Также они могут различаться разрешением или частотой обновления.

3. При синтезе адаптивного эквалайзера можно использовать рекуррентные алгоритмы минимальных квадратов для адаптивного выравнивания - алгоритм Калмана и алгоритм кратчайшего спуска (градиентный метод).

4. В данной лабораторной работе алгоритм оценивания построен на методе наименьших квадратов.

5. Эффективность работы эквалайзера зависит от вида передаточной функции канала связи и уровня шума на его входе (выходе канала связи). Критерий наименьшего квадрата.

6. Уменьшение отношения сигнал/шум может вызвать нестабильность в работе алгоритма, так как шум накапливается при рекуррентных операциях

7. Ошибка стробирования так влияет на работу эквалайзера, что чем она больше, тем хуже работает эквалайзер
