ФЕДЕРАЛЬНОЕ АГЕНСТВО СВЯЗИ Московский технический университет связи и информатики (МТУСИ)

Кафедра технической электродинамики и антенн

Лабораторная работа №15

«Исследование структуры поля, возникающего при падении электромагнитной волны на плоскую металлическую пластину»

Выполнил

студент группы

Москва, 2012

Цель работы: Исследование структуры поля, возникающего при отражении электромагнитной волны от плоской границы раздела «воздух-металл»

Схема лабораторной установки:

1. Генератор

2. Передающая антенна

3. Металлическая пластина

4. Передвижная антенна

5. Измерительный усилитель

6. Измерительная линейка

7. Ось, относительно которой происходит изменение угла φ

Расчетные формулы:

- Положение n-ого узла

- Длина волны

- Фазовая скорость

- Скорость распространения энергии

Для нормально поляризованной падающей волны.

составляющая Еу

составляющая Нz составляющая Нх

Для параллельно поляризованной падающей волны

составляющая Еz

составляющая Ех

составляющая Ну

Таблица результатов измерений:

При частоте 3160

угол	0°	15°	30°	45°
1 узел	7.2	6.9	2.6	4.9
2 узел	6.2	11.8	7.7	11.4
λ	9.4	9.8	10.2	13

При частоте 3060

Угол	0°	15°	30°	45°
1 узел	6.9	8.1	2.9	5.9
2 узел	12.1	12.5	8.7	13.3
Λ	10	10.3	11.2	14.6

При частоте 3260

угол	0°	15°	30°	45°
1 узел	2	2.6	3.8	6.3
2 узел	7	7.3	8.6	12.9
λ	10	10.4	11	13.2

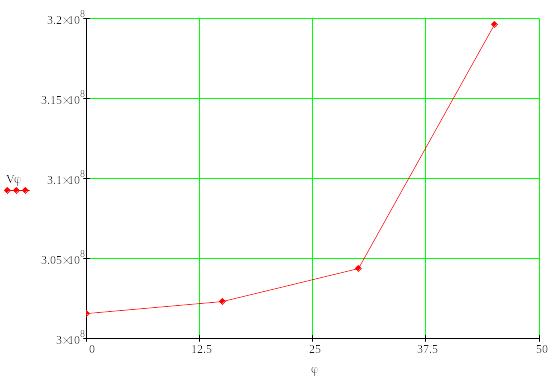

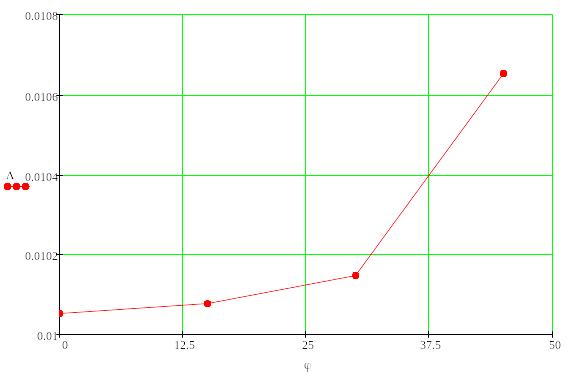

Для таблицы №1

Д

ля таблицы №2

Для таблицы №3
